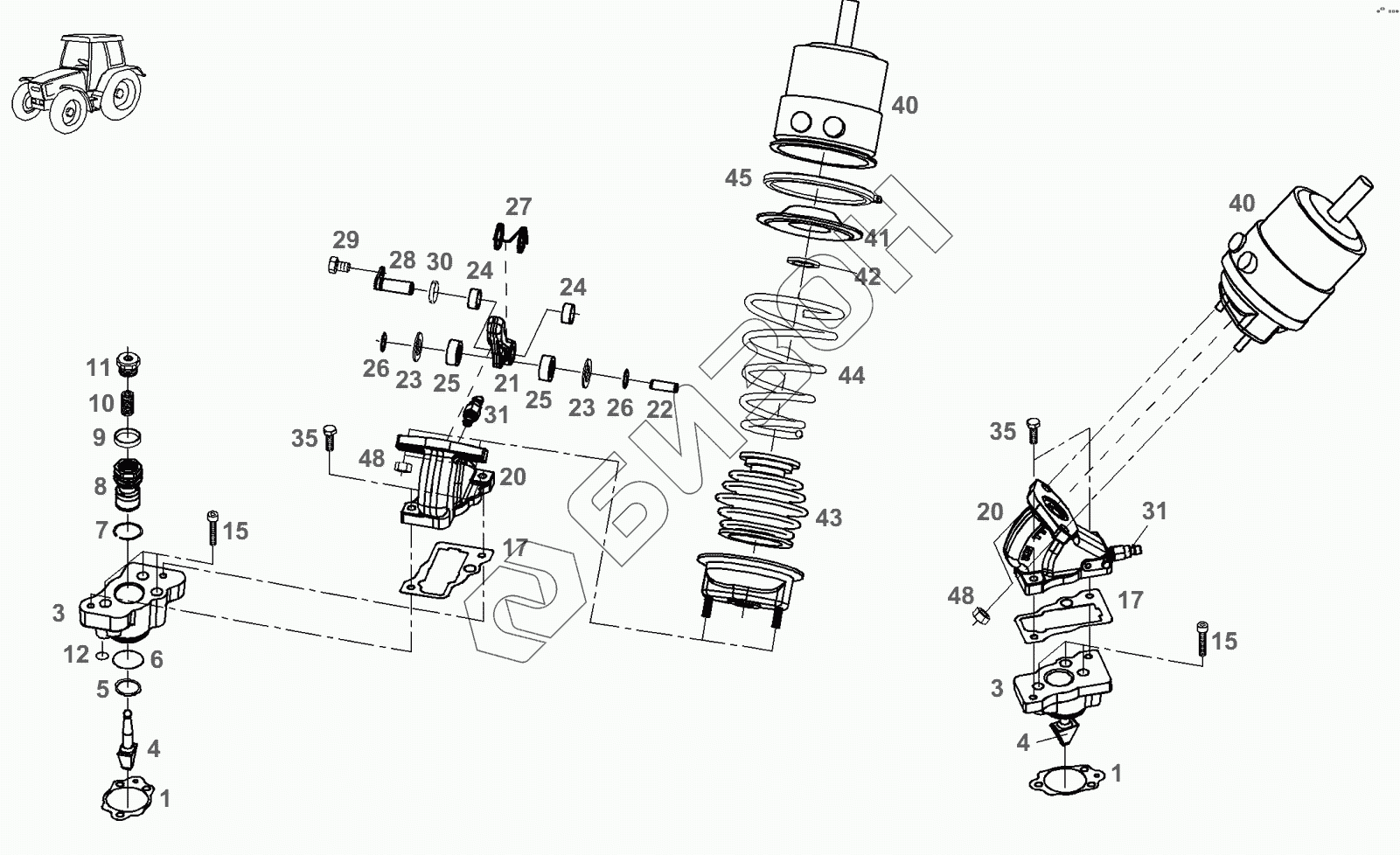

Графический каталог запасных частей к технике: AGCO Fendt-936 часть1. Коробка передач-цилиндр рабочий
1
1
3
3
3
4
4
5
6
7
8
9
10
11
12
15
15
17
17
20
20
20
20
20
21
21
22
23
23
24
24
25
25
26
26
27
28
29
30
31
31
35
35
40
40
41
42
43
44
45
48
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 931.150.071.020 | прокладка |
Загрузка ...
|
|
| 3 | G931.150.071.210 | цилиндр рабочий |
Загрузка ...
|
|
| 3 | G931.150.071.220 | цилиндр рабочий |
Загрузка ...
|
|
| 4 | F931.150.071.140 | клин |
Загрузка ...
|
|
| 5 | Х530.005.246.000 | кольцо стопорное |
Загрузка ...
|
|
| 6 | F822.100.070.040 | кольцо уплотнительное |
Загрузка ...
|
|
| 7 | F931.150.071.150 | кольцо стопорное |
Загрузка ...
|
|
| 8 | F931.150.071.110 | поршень направленный |
Загрузка ...
|
|
| 9 | F931.150.071.130 | кольцо |
Загрузка ...
|
|
| 10 | F931.150.071.120 | шпилька |
Загрузка ...
|
|
| 11 | F931.150.071.100 | распора |
Загрузка ...
|
|
| 12 | F822.100.070.050 | резиновое кольцо |
Загрузка ...
|
|
| 15 | Х485.013.606.000 | болт цилиндрический |
Загрузка ...
|
|
| 17 | 931.150.071.030 | прокладка |
Загрузка ...
|
|
| 20 | G931.151.071.230 | цилиндр рабочий |
Загрузка ...
|
|
| 20 | G931.150.071.230 | цилиндр рабочий |
Загрузка ...
|
|
| 20 | G931.151.071.240 | цилиндр рабочий |
Загрузка ...
|
|
| 20 | G931.150.071.240 | цилиндр рабочий |
Загрузка ...
|
|
| 21 | F931.150.071.090 | рычаг |
Загрузка ...
|
|
| 21 | F931.151.071.040 | рычаг |
Загрузка ...
|
|
| 22 | F931.151.071.050 | палец |
Загрузка ...
|
|
| 23 | F931.151.071.070 | шайба |
Загрузка ...
|
|
| 24 | F931.151.071.090 | втулка подшипника |
Загрузка ...
|
|
| 25 | F931.151.071.060 | ролик опорный |
Загрузка ...
|
|
| 26 | F931.151.071.080 | кольцо стопорное |
Загрузка ...
|
|
| 27 | F931.151.071.030 | пружина |
Загрузка ...
|
|
| 28 | F931.151.071.110 | палец |
Загрузка ...
|
|
| 29 | Х487.527.441.000 | винт шестигранный |
Загрузка ...
|
|
| 30 | F931.151.071.120 | кольцо уплотнительное |
Загрузка ...
|
|
| 31 | Н816.970.130.021 | переключатель |
Загрузка ...
|
|
| 35 | Х487.535.706.000 | винт шестигранный |
Загрузка ...
|
|
| 40 | G931.150.071.200 | цилиндр |
Загрузка ...
|
|
| 41 | F931.150.071.080 | мембрана |
Загрузка ...
|
|
| 42 | F931.150.071.060 | колпак |
Загрузка ...
|
|
| 43 | F931.150.071.040 | кожух гофрированный |
Загрузка ...
|
|
| 44 | F931.150.071.050 | пружина |
Загрузка ...
|
|
| 45 | F931.150.071.070 | хомут |
Загрузка ...
|
|
| 48 | Х428.204.242.000 | гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
