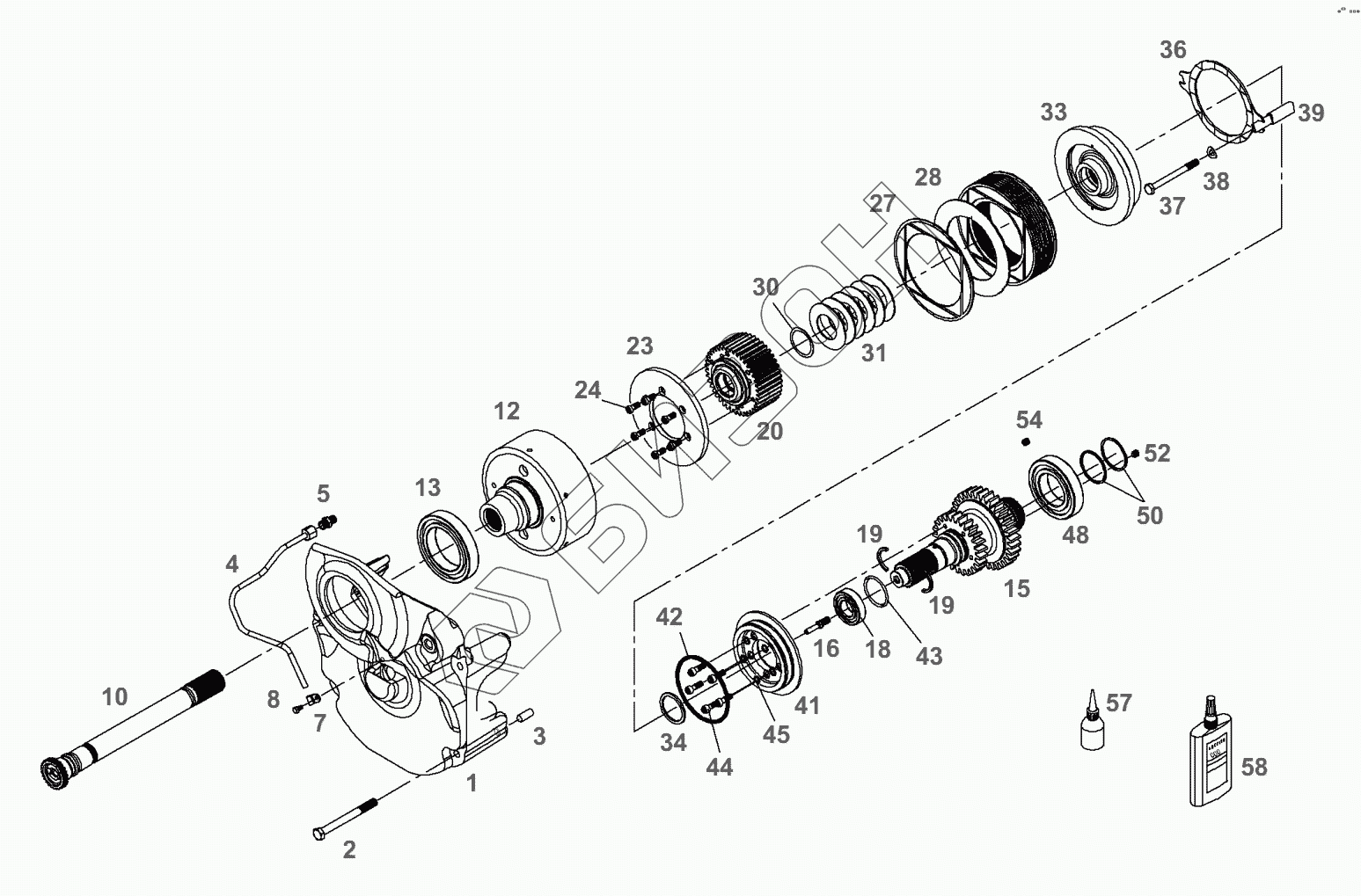

Графический каталог запасных частей к технике: AGCO Fendt-936 часть1. Коробка передач-ВОМ двигателя
1
2
3
4
5
7
8
10
12
13
15
16
18
19
19
20
23
24
27
28
30
31
33
34
36
37
38
39
41
42
43
44
45
48
50
52
54
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 934.152.220.300 | скоба |
Загрузка ...
|
|
| 2 | Х486.537.301.000 | винт шестигранный |
Загрузка ...
|
|
| 3 | Х505.558.539.000 | штифт |
Загрузка ...
|
|
| 4 | Н934.152.220.100 | трубка смазки |
Загрузка ...
|
|
| 5 | Х592.501.000.000 | штуцер резьбовой |
Загрузка ...
|
|
| 7 | Х459.075.100.000 | хомут трубы |
Загрузка ...
|
|
| 8 | Х487.520.441.000 | винт шестигранный |
Загрузка ...
|
|
| 10 | 934.152.220.350 | вал |
Загрузка ...
|
|
| 12 | 934.152.220.140 | корзина муфты |
Загрузка ...
|
|
| 13 | Х605.506.511.000 | подшипник |
Загрузка ...
|
|
| 15 | 934.152.220.010 | вал приводной |
Загрузка ...
|
|
| 16 | 934.152.220.500 | распылитель |
Загрузка ...
|
|
| 18 | Х605.510.834.000 | подшипник |
Загрузка ...
|
|
| 19 | 199.106.080.250 | полукольцо |
Загрузка ...
|
|
| 20 | 934.152.220.120 | шестерня ведомая |
Загрузка ...
|
|
| 23 | 931.150.200.070 | шайба опорная |
Загрузка ...
|
|
| 24 | Х493.607.305.000 | болт цилиндрический |
Загрузка ...
|
|
| 27 | 934.152.220.480 | диск муфты |
Загрузка ...
|
|
| 28 | 716.150.220.660 | диск ведомый |
Загрузка ...
|
|
| 30 | 411.100.410.695 | шайба |
Загрузка ...
|
|
| 31 | 934.152.220.470 | пружина телескопическая |
Загрузка ...
|
|
| 33 | 934.152.220.101 | поршни |
Загрузка ...
|
|
| 34 | 934.152.220.490 | кольцо уплотнительное |
Загрузка ...
|
|
| 36 | 718.150.220.080 | диск внешнего зацепления |
Загрузка ...
|
|
| 37 | Х486.533.206.000 | винт шестигранный |
Загрузка ...
|
|
| 38 | Х521.404.447.000 | шайба упругая |
Загрузка ...
|
|
| 39 | 934.152.220.150 | втулка |
Загрузка ...
|
|
| 41 | 934.152.220.110 | поршни |
Загрузка ...
|
|
| 42 | 822.100.220.380 | кольцо уплотнительное |
Загрузка ...
|
|
| 43 | Х548.932.300.000 | резиновое кольцо |
Загрузка ...
|
|
| 44 | Х485.007.505.000 | болт цилиндрический |
Загрузка ...
|
|
| 45 | Х566.004.101.000 | кольцо уплотнительное |
Загрузка ...
|
|
| 48 | Х620.308.300.003 | подшипник цилиндрический |
Загрузка ...
|
|
| 50 | Х560.505.900.000 | кольцо прямоугольного сечения |
Загрузка ...
|
|
| 52 | Х412.823.006.000 | шпилька |
Загрузка ...
|
|
| 54 | Х820.500.505.000 | распылитель |
Загрузка ...
|
|
| 57 | Х903.050.084.000 | LOCTITE |
Загрузка ...
|
|
| 58 | Х903.050.091.000 | LOCTITE |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
