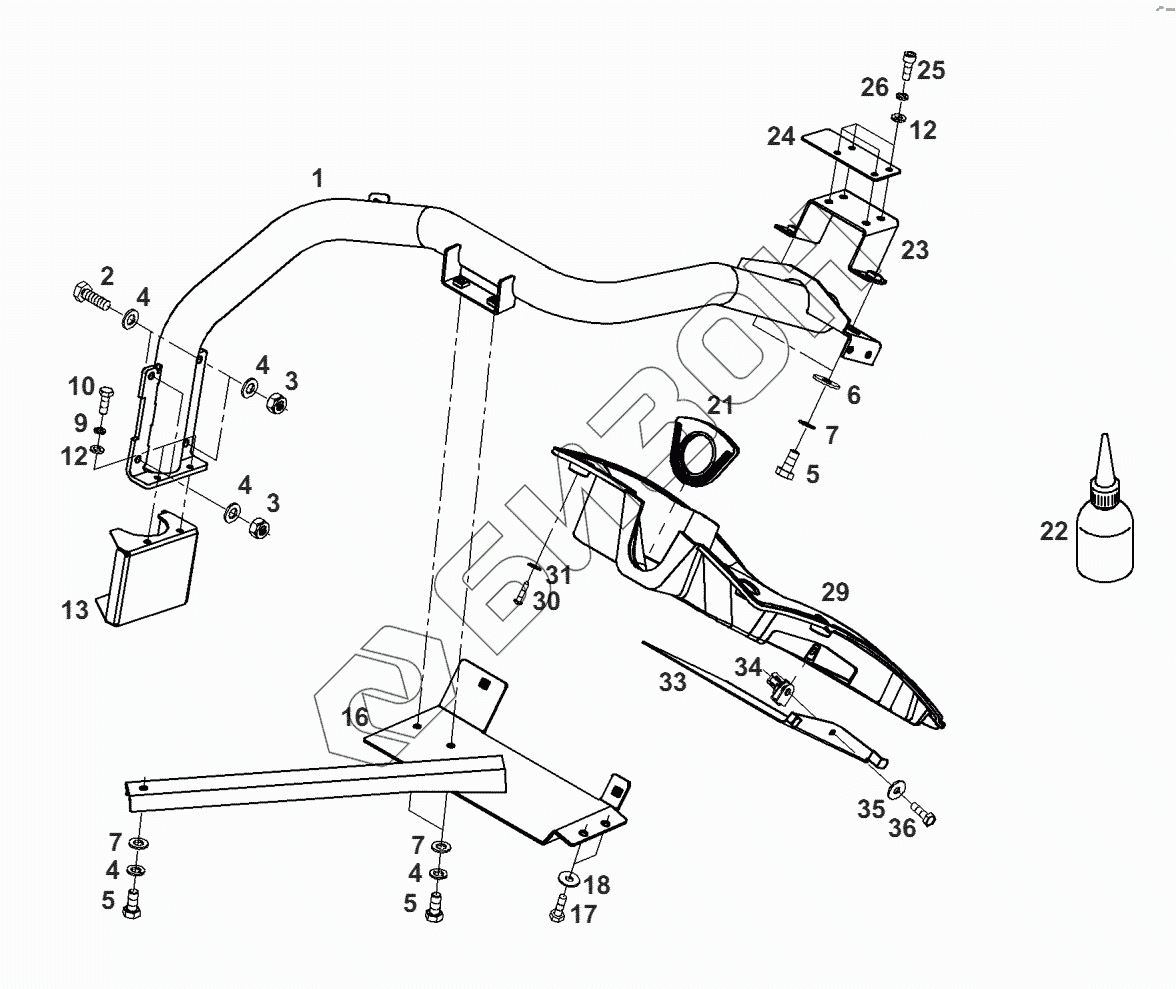

Графический каталог запасных частей к технике: AGCO Fendt-936 часть2. Колеса-крыло заднее
1
1
2
3
3
4
4
4
4
4
5
5
5
6
7
7
7
9
10
12
12
13
13
16
16
17
18
21
22
23
24
25
26
29
29
30
31
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Н931.700.050.521 | балка |
Загрузка ...
|
|
| 1 | Н931.700.050.511 | балка |
Загрузка ...
|
|
| 2 | Х487.527.841.000 | винт шестигранный |
Загрузка ...
|
|
| 3 | Х434.102.440.000 | гайка |
Загрузка ...
|
|
| 4 | Х450.006.308.000 | шайба |
Загрузка ...
|
|
| 5 | Х487.527.641.000 | винт шестигранный |
Загрузка ...
|
|
| 6 | Х454.306.308.000 | шайба |
Загрузка ...
|
|
| 7 | Х520.803.901.000 | кольцо пружинное |
Загрузка ...
|
|
| 9 | Х523.703.000.000 | кольцо пружинное |
Загрузка ...
|
|
| 10 | Х487.520.641.000 | винт шестигранный |
Загрузка ...
|
|
| 12 | Х450.005.108.000 | шайба |
Загрузка ...
|
|
| 13 | Н931.700.050.590 | кожух |
Загрузка ...
|
|
| 13 | Н931.700.050.600 | кожух |
Загрузка ...
|
|
| 16 | Н931.700.050.530 | раскос |
Загрузка ...
|
|
| 16 | Н931.700.050.540 | раскос |
Загрузка ...
|
|
| 17 | Х473.520.700.000 | винт шестигранный |
Загрузка ...
|
|
| 18 | Х454.305.108.000 | шайба |
Загрузка ...
|
|
| 21 | 931.700.050.070 | уплотнение |
Загрузка ...
|
|
| 22 | Х903.000.115.000 | клей |
Загрузка ...
|
|
| 23 | Н931.700.050.550 | кронштейн |
Загрузка ...
|
|
| 24 | 931.700.050.760 | панель |
Загрузка ...
|
|
| 25 | Х485.005.000.000 | болт цилиндрический |
Загрузка ...
|
|
| 26 | Х523.703.000.000 | кольцо пружинное |
Загрузка ...
|
|
| 29 | G931.700.050.010 | кожух |
Загрузка ...
|
|
| 29 | G931.700.050.020 | кожух |
Загрузка ...
|
|
| 30 | Х473.514.200.000 | винт |
Загрузка ...
|
|
| 31 | Х454.303.308.000 | шайба |
Загрузка ...
|
|
| 34 | Х435.726.400.000 | гайка |
Загрузка ...
|
|
| 35 | Х454.305.108.000 | шайба |
Загрузка ...
|
|
| 36 | Х473.520.700.000 | винт шестигранный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
