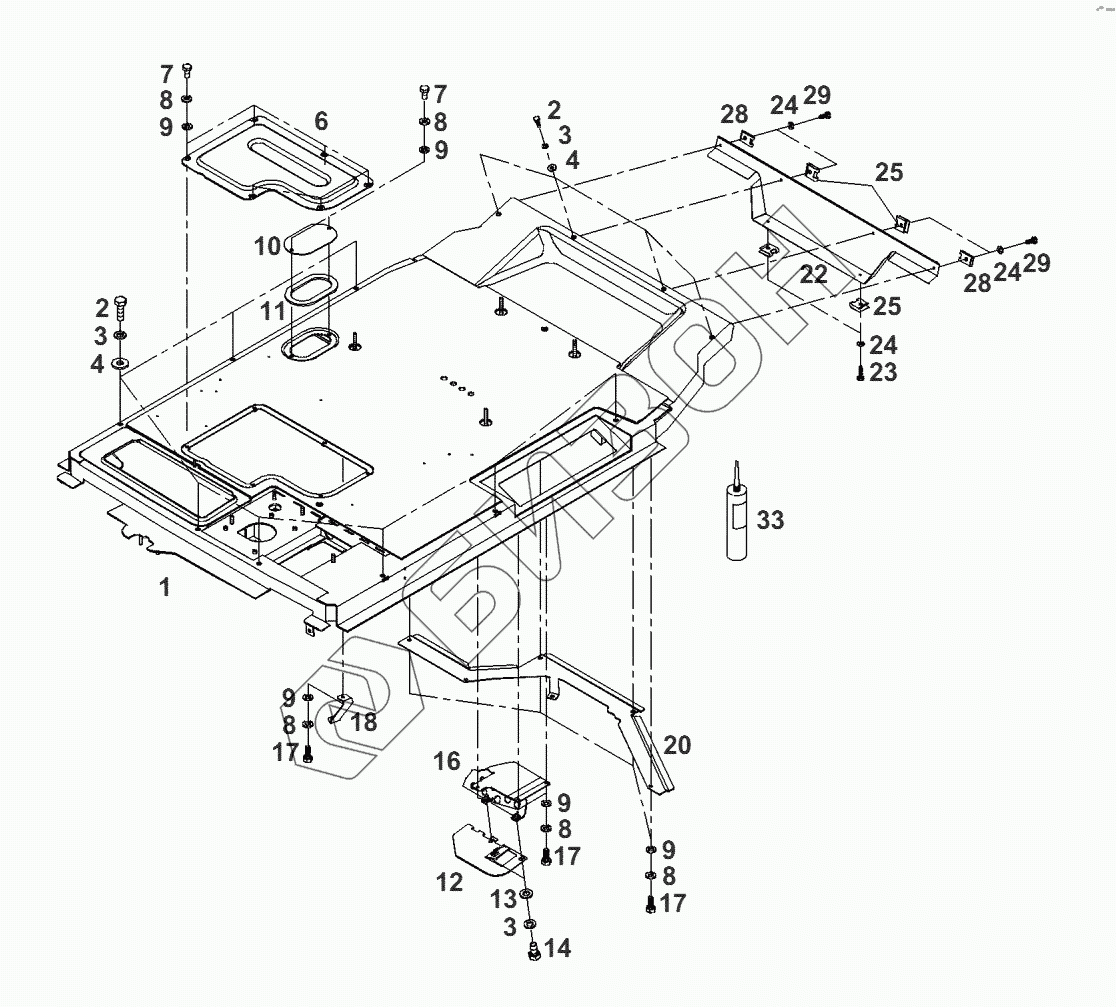

Графический каталог запасных частей к технике: AGCO Fendt-936 часть2. Кузов-остов
1
2
2
3
3
3
4
4
6
7
7
8
8
8
8
8
9
9
9
9
9
10
11
12
13
14
16
17
17
17
18
20
22
23
24
24
24
25
25
28
28
29
29
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Н835.500.422.010 | остов |
Загрузка ...
|
|
| 2 | Х487.527.941.000 | винт шестигранный |
Загрузка ...
|
|
| 3 | Х520.803.901.000 | кольцо пружинное |
Загрузка ...
|
|
| 4 | 178.810.030.450 | шайба |
Загрузка ...
|
|
| 6 | Н931.502.420.420 | крышка |
Загрузка ...
|
|
| 7 | Х487.520.441.000 | винт шестигранный |
Загрузка ...
|
|
| 8 | Х520.803.001.000 | кольцо пружинное |
Загрузка ...
|
|
| 9 | Х450.005.108.000 | шайба |
Загрузка ...
|
|
| 10 | 931.502.420.180 | крышка |
Загрузка ...
|
|
| 11 | Х903.005.285.995 | лента уплотнительная |
Загрузка ...
|
|
| 12 | Н931.502.422.250 | кронштейн |
Загрузка ...
|
|
| 13 | Х450.006.308.000 | шайба |
Загрузка ...
|
|
| 14 | Х487.526.841.000 | винт шестигранный |
Загрузка ...
|
|
| 16 | Н931.502.422.240 | кронштейн |
Загрузка ...
|
|
| 17 | Х495.219.900.000 | шуруп |
Загрузка ...
|
|
| 18 | 931.502.422.560 | кронштейн |
Загрузка ...
|
|
| 20 | Н931.502.420.570 | кронштейн |
Загрузка ...
|
|
| 22 | 931.502.420.630 | панель |
Загрузка ...
|
|
| 23 | Х493.808.805.000 | шуруп |
Загрузка ...
|
|
| 24 | Х450.003.308.000 | шайба |
Загрузка ...
|
|
| 25 | Х435.721.901.000 | гайка |
Загрузка ...
|
|
| 28 | Х435.722.400.000 | гайка |
Загрузка ...
|
|
| 29 | Х493.808.705.000 | шуруп |
Загрузка ...
|
|
| 33 | Х903.053.634.000 | масса уплотнитнительная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
