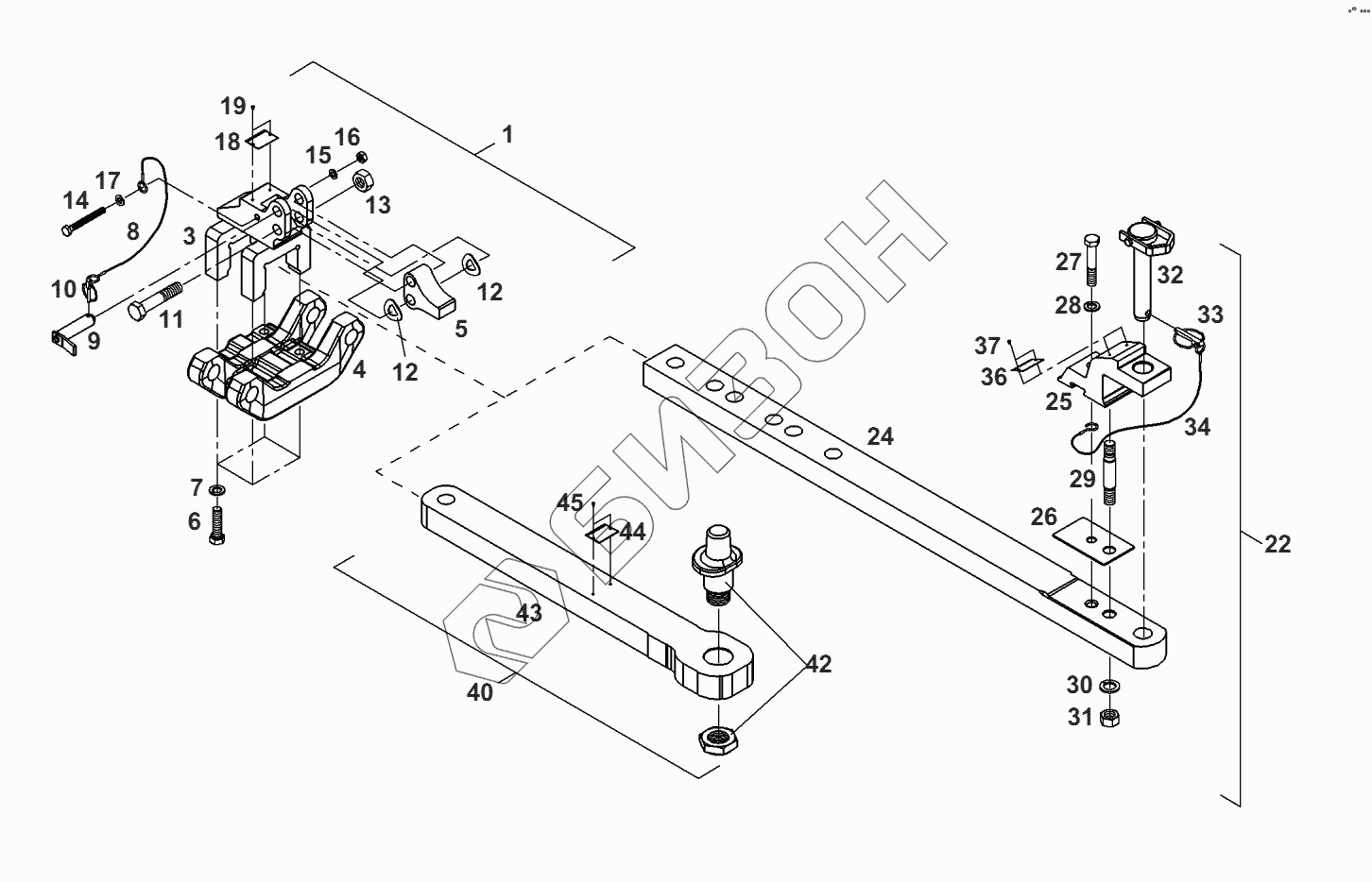

Графический каталог запасных частей к технике: AGCO Fendt-936 часть2. Кузов-подвеска нижняя
1
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
22
24
25
26
27
28
29
30
31
32
33
34
36
37
40
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 0.098.158.100.000 | рама |
Загрузка ...
|
|
| 3 | F931.502.168.070 | кронштейн |
Загрузка ...
|
|
| 4 | F931.502.168.060 | мост |
Загрузка ...
|
|
| 5 | U339.500.310.000 | комплект ремонтный |
Загрузка ...
|
|
| 6 | Х487.545.601.000 | винт шестигранный |
Загрузка ...
|
|
| 7 | Х520.806.601.000 | кольцо пружинное |
Загрузка ...
|
|
| 8 | Н716.921.050.030 | трос |
Загрузка ...
|
|
| 9 | F931.502.168.080 | палец |
Загрузка ...
|
|
| 10 | G015.870.030.010 | штекер откидной |
Загрузка ...
|
|
| 11 | Х486.555.905.000 | винт шестигранный |
Загрузка ...
|
|
| 12 | F339.500.166.050 | шайба упругая |
Загрузка ...
|
|
| 13 | F339.500.166.060 | контрагайка |
Загрузка ...
|
|
| 14 | Х487.534.001.000 | винт шестигранный |
Загрузка ...
|
|
| 15 | Х520.804.401.000 | кольцо пружинное |
Загрузка ...
|
|
| 16 | Х428.202.839.000 | гайка |
Загрузка ...
|
|
| 17 | Х450.007.508.000 | шайба |
Загрузка ...
|
|
| 18 | F931.502.168.030 | шильд |
Загрузка ...
|
|
| 19 | Х419.432.887.000 | гвоздь с насечкой |
Загрузка ...
|
|
| 22 | 0.098.158.102.000 | штанга |
Загрузка ...
|
|
| 24 | F931.502.167.010 | штанга |
Загрузка ...
|
|
| 25 | F931.502.167.020 | крюк |
Загрузка ...
|
|
| 26 | 716.501.120.620 | панель |
Загрузка ...
|
|
| 27 | Х486.546.501.000 | винт шестигранный |
Загрузка ...
|
|
| 28 | Х520.806.601.000 | кольцо пружинное |
Загрузка ...
|
|
| 29 | 920.501.120.100 | шпилька |
Загрузка ...
|
|
| 30 | Х520.807.801.000 | кольцо пружинное |
Загрузка ...
|
|
| 31 | Х428.205.005.000 | гайка |
Загрузка ...
|
|
| 32 | G716.501.120.080 | палец |
Загрузка ...
|
|
| 33 | Х537.607.600.000 | штекер откидной |
Загрузка ...
|
|
| 34 | Н716.921.050.030 | трос |
Загрузка ...
|
|
| 36 | F931.502.167.030 | шильд |
Загрузка ...
|
|
| 37 | Х419.432.887.000 | гвоздь с насечкой |
Загрузка ...
|
|
| 40 | 0.098.160.100.000 | питон фикс |
Загрузка ...
|
|
| 42 | F339.500.166.010 | питон фикс |
Загрузка ...
|
|
| 43 | F931.502.168.040 | серьга |
Загрузка ...
|
|
| 44 | F931.502.168.050 | шильд |
Загрузка ...
|
|
| 45 | Х419.432.887.000 | гвоздь с насечкой |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
