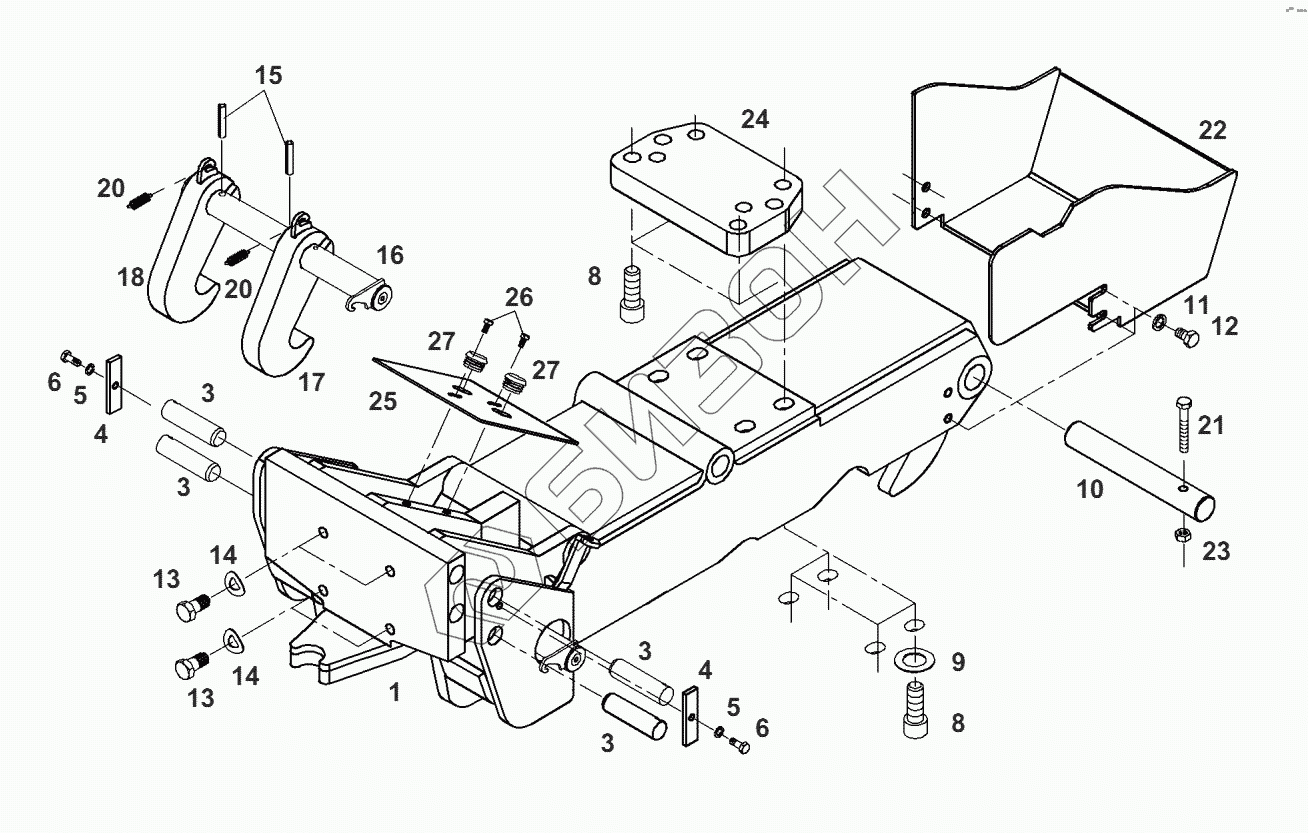

Графический каталог запасных частей к технике: AGCO Fendt-936 часть2. Кузов-подвеска нижняя
1
3
3
3
3
4
4
5
5
6
6
8
8
9
10
11
12
13
13
14
14
15
16
17
18
20
20
21
22
23
24
25
26
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 0.098.121.100.000 | 0.098.121.100.000 | прицепное устройство |
Загрузка ...
|
|
| 1 | F931.502.160.010 | рама |
Загрузка ...
|
|
| 3 | F930.500.160.130 | палец опорный |
Загрузка ...
|
|
| 4 | F716.501.160.150 | плита опорная |
Загрузка ...
|
|
| 5 | Х520.803.901.000 | кольцо пружинное |
Загрузка ...
|
|
| 6 | Х487.527.705.000 | винт шестигранный |
Загрузка ...
|
|
| 8 | Х485.040.100.000 | болт цилиндрический |
Загрузка ...
|
|
| 9 | Х453.611.108.000 | шайба |
Загрузка ...
|
|
| 10 | F931.502.160.100 | палец |
Загрузка ...
|
|
| 11 | Х520.805.001.000 | кольцо пружинное |
Загрузка ...
|
|
| 12 | Х487.535.441.000 | винт шестигранный |
Загрузка ...
|
|
| 13 | Х487.545.005.000 | винт шестигранный |
Загрузка ...
|
|
| 14 | Х521.406.647.000 | шайба упругая |
Загрузка ...
|
|
| 15 | Х500.629.146.000 | SP-стержень |
Загрузка ...
|
|
| 16 | F931.502.160.160 | вал |
Загрузка ...
|
|
| 17 | F931.502.160.140 | крюк |
Загрузка ...
|
|
| 18 | F931.502.160.150 | крюк |
Загрузка ...
|
|
| 20 | F930.500.160.210 | пружина |
Загрузка ...
|
|
| 21 | Х487.532.541.000 | винт шестигранный |
Загрузка ...
|
|
| 22 | F931.502.160.040 | кожух защитный |
Загрузка ...
|
|
| 23 | Х428.202.839.000 | гайка |
Загрузка ...
|
|
| 24 | 930.500.160.050 | плата |
Загрузка ...
|
|
| 25 | F931.502.160.230 | крышка |
Загрузка ...
|
|
| 26 | Х487.520.041.000 | винт шестигранный |
Загрузка ...
|
|
| 27 | Х499.504.401.000 | заглушка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
