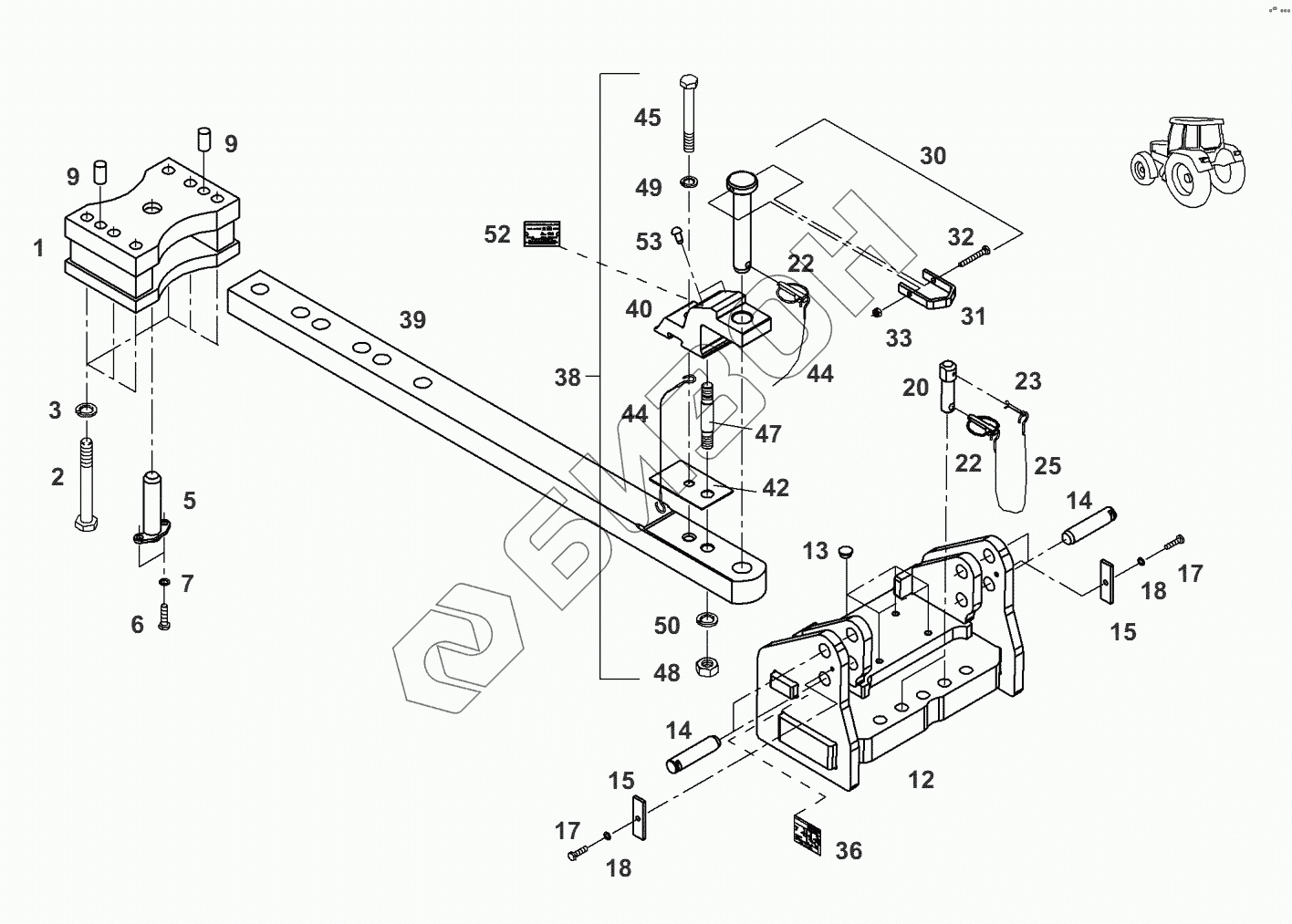

Графический каталог запасных частей к технике: AGCO Fendt-936 часть2. Кузов-прицепное устройство маятниковое
1
2
3
5
6
7
9
9
12
12
13
14
14
15
15
17
17
18
18
20
22
22
23
25
30
31
32
33
36
38
39
40
42
44
44
45
47
48
49
50
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Х499.502.495.000 | Х499.502.495.000 | заглушка |
Загрузка ...
|
|
| 1 | Н920.500.120.100 | кронштейн подшипника |
Загрузка ...
|
|
| 2 | Х486.556.401.000 | винт шестигранный |
Загрузка ...
|
|
| 3 | Х520.807.801.000 | кольцо пружинное |
Загрузка ...
|
|
| 5 | Н916.501.120.110 | палец |
Загрузка ...
|
|
| 6 | Х487.531.505.000 | винт шестигранный |
Загрузка ...
|
|
| 7 | Х520.804.401.000 | кольцо пружинное |
Загрузка ...
|
|
| 9 | Х505.585.617.000 | штифт |
Загрузка ...
|
|
| 12 | Н916.501.120.102 | рама |
Загрузка ...
|
|
| 12 | Н916.501.120.102 | рама |
Загрузка ...
|
|
| 13 | Х499.501.100.000 | заглушка |
Загрузка ...
|
|
| 14 | 916.501.120.030 | палец |
Загрузка ...
|
|
| 15 | 716.501.120.200 | шайба стопорная |
Загрузка ...
|
|
| 17 | Х487.527.741.000 | винт шестигранный |
Загрузка ...
|
|
| 18 | Х520.803.901.000 | кольцо пружинное |
Загрузка ...
|
|
| 20 | 916.501.120.050 | палец |
Загрузка ...
|
|
| 22 | Х537.607.600.000 | штекер откидной |
Загрузка ...
|
|
| 23 | Х531.913.908.000 | шплинт |
Загрузка ...
|
|
| 25 | Н716.921.050.030 | трос |
Загрузка ...
|
|
| 30 | G716.501.120.080 | палец |
Загрузка ...
|
|
| 31 | 920.500.120.520 | скоба |
Загрузка ...
|
|
| 32 | Х487.529.101.000 | винт шестигранный |
Загрузка ...
|
|
| 33 | Х434.102.440.000 | гайка |
Загрузка ...
|
|
| 36 | 716.501.120.300 | шильд |
Загрузка ...
|
|
| 38 | G716.501.120.070 | штанга |
Загрузка ...
|
|
| 39 | 716.501.120.630 | штанга |
Загрузка ...
|
|
| 40 | 716.501.120.640 | крюк |
Загрузка ...
|
|
| 42 | 716.501.120.620 | панель |
Загрузка ...
|
|
| 44 | Н716.921.050.030 | трос |
Загрузка ...
|
|
| 45 | Х486.546.501.000 | винт шестигранный |
Загрузка ...
|
|
| 47 | 920.501.120.100 | шпилька |
Загрузка ...
|
|
| 48 | Х428.205.005.000 | гайка |
Загрузка ...
|
|
| 49 | Х520.806.601.000 | кольцо пружинное |
Загрузка ...
|
|
| 50 | Х520.807.801.000 | кольцо пружинное |
Загрузка ...
|
|
| 52 | 716.501.120.650 | шильд |
Загрузка ...
|
|
| 53 | Х419.432.887.000 | гвоздь с насечкой |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
