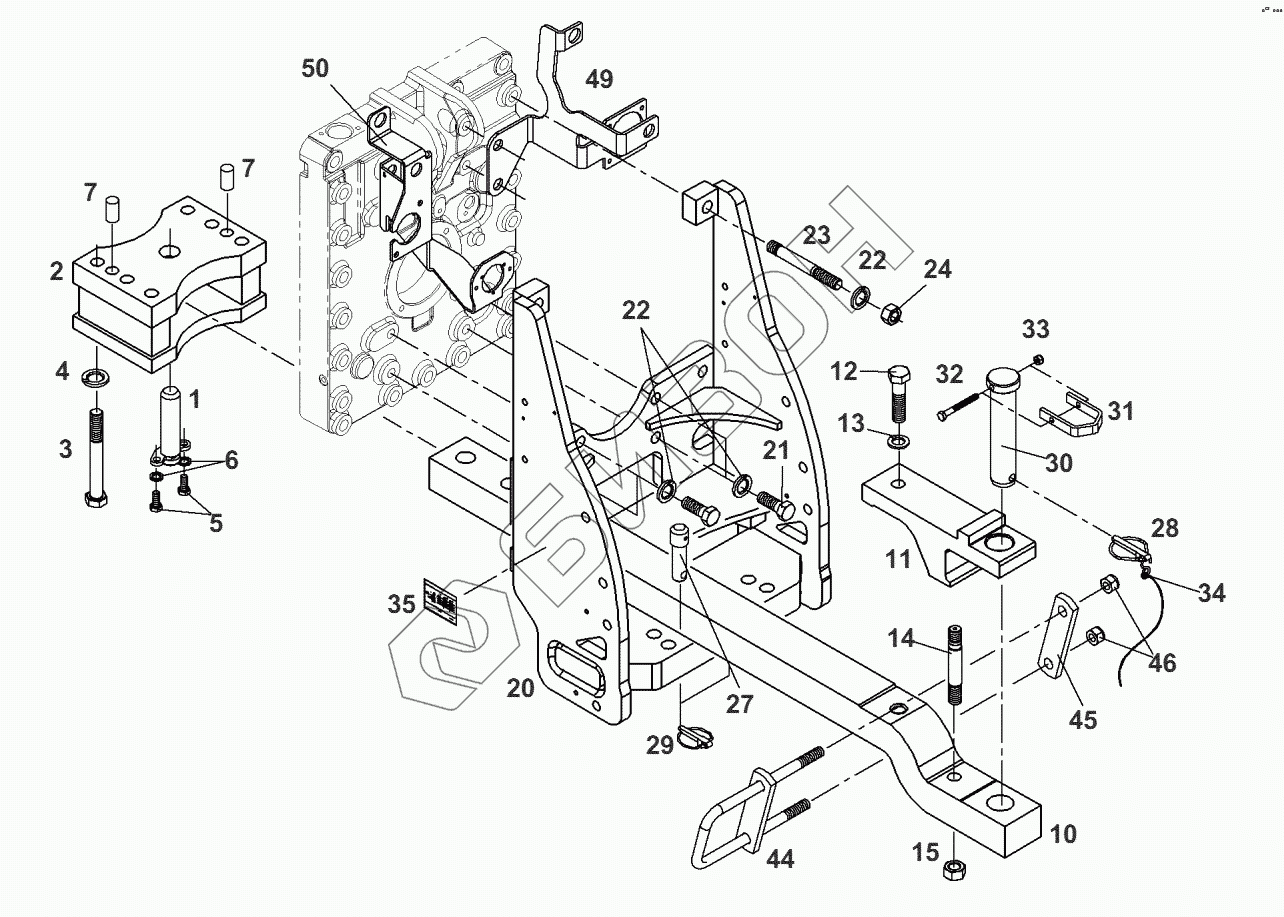

Графический каталог запасных частей к технике: AGCO Fendt-936 часть2. Кузов-прицепное устройство маятниковое
1
2
3
4
5
6
7
7
10
10
11
11
12
13
14
15
20
21
22
22
24
27
28
28
29
30
30
31
32
33
34
35
44
45
46
49
50
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Н916.501.120.110 | палец |
Загрузка ...
|
|
| 2 | Н920.501.121.130 | кронштейн подшипника |
Загрузка ...
|
|
| 3 | Х486.556.500.000 | винт шестигранный |
Загрузка ...
|
|
| 4 | Х520.807.801.000 | кольцо пружинное |
Загрузка ...
|
|
| 5 | Х487.531.541.000 | винт шестигранный |
Загрузка ...
|
|
| 6 | Х520.804.401.000 | кольцо пружинное |
Загрузка ...
|
|
| 7 | Х505.585.617.000 | штифт |
Загрузка ...
|
|
| 10 | G920.501.121.100 | штанга |
Загрузка ...
|
|
| 10 | G920.501.121.120 | штанга |
Загрузка ...
|
|
| 11 | 920.501.121.710 | крюк |
Загрузка ...
|
|
| 11 | 920.501.121.610 | крюк |
Загрузка ...
|
|
| 12 | Х487.555.507.000 | винт шестигранный |
Загрузка ...
|
|
| 13 | Х520.807.801.000 | кольцо пружинное |
Загрузка ...
|
|
| 14 | 920.501.121.620 | шпилька |
Загрузка ...
|
|
| 15 | Х428.205.005.000 | гайка |
Загрузка ...
|
|
| 20 | Н920.501.121.140 | рама |
Загрузка ...
|
|
| 21 | Х487.550.606.000 | винт шестигранный |
Загрузка ...
|
|
| 22 | Х520.807.201.000 | кольцо пружинное |
Загрузка ...
|
|
| 24 | Х428.204.405.000 | гайка |
Загрузка ...
|
|
| 27 | 916.501.120.050 | палец |
Загрузка ...
|
|
| 28 | Х537.607.700.000 | штекер откидной |
Загрузка ...
|
|
| 28 | Х537.607.600.000 | штекер откидной |
Загрузка ...
|
|
| 29 | Х537.607.600.000 | штекер откидной |
Загрузка ...
|
|
| 30 | G920.501.121.110 | палец |
Загрузка ...
|
|
| 30 | G920.501.121.130 | палец |
Загрузка ...
|
|
| 31 | 920.500.120.520 | скоба |
Загрузка ...
|
|
| 32 | Х487.529.101.000 | винт шестигранный |
Загрузка ...
|
|
| 33 | Х434.102.440.000 | гайка |
Загрузка ...
|
|
| 34 | Н186.884.020.010 | трос тяговый |
Загрузка ...
|
|
| 35 | 920.501.121.010 | шильд |
Загрузка ...
|
|
| 44 | G920.501.121.020 | скоба |
Загрузка ...
|
|
| 45 | 920.501.121.040 | пластина |
Загрузка ...
|
|
| 46 | Х434.104.040.000 | гайка |
Загрузка ...
|
|
| 49 | 931.882.120.101 | кронштейн |
Загрузка ...
|
|
| 50 | 922.900.040.010 | кронштейн |
Загрузка ...
|
|
| 50 | 922.900.040.020 | кронштейн |
Загрузка ...
|
|
| 52 | Х487.550.305.000 | винт шестигранный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
