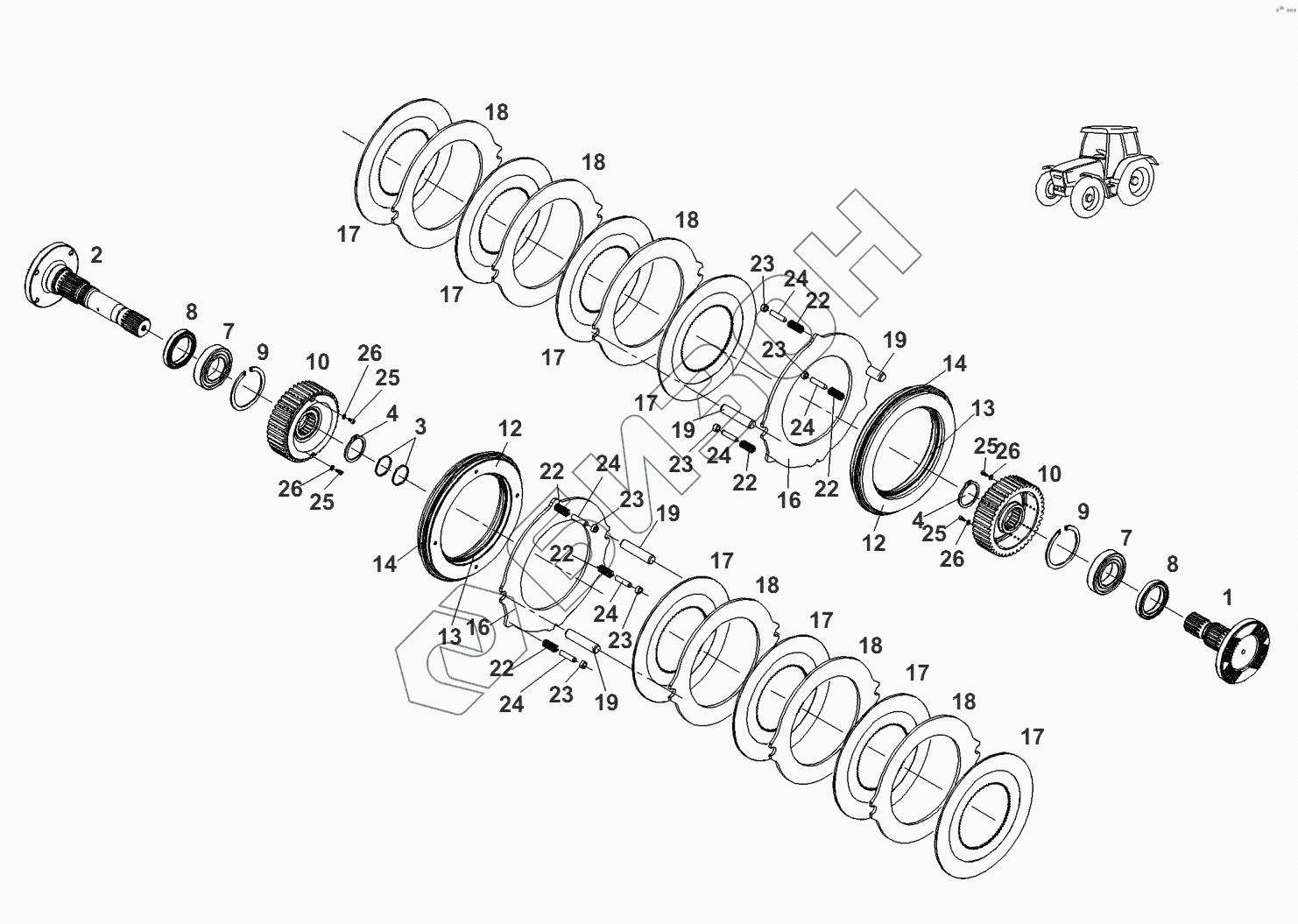

Графический каталог запасных частей к технике: AGCO Fendt-936 часть2. Передний мост-главная передача
1
2
3
4
4
7
7
8
8
9
9
10
10
12
12
13
13
14
14
16
16
17
17
17
17
17
17
17
17
18
18
18
18
18
18
19
19
19
19
22
22
22
22
22
22
23
23
23
23
23
23
24
24
24
24
24
24
25
25
25
25
26
26
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 931.303.200.020 | вал |
Загрузка ...
|
|
| 2 | Н931.303.200.010 | вал |
Загрузка ...
|
|
| 3 | Х560.503.817.000 | кольцо прямоугольного сечения |
Загрузка ...
|
|
| 4 | Х530.017.746.000 | кольцо стопорное |
Загрузка ...
|
|
| 7 | Х605.511.411.000 | подшипник |
Загрузка ...
|
|
| 8 | Х550.133.204.000 | сальник |
Загрузка ...
|
|
| 9 | Х530.108.546.000 | кольцо стопорное |
Загрузка ...
|
|
| 10 | 931.303.200.030 | корпус фрикционной муфты |
Загрузка ...
|
|
| 12 | 931.303.200.070 | поршни |
Загрузка ...
|
|
| 13 | 931.303.200.310 | уплотнение штока |
Загрузка ...
|
|
| 14 | 931.303.200.320 | уплотнение штока |
Загрузка ...
|
|
| 16 | 931.303.200.300 | шайба промежуточная |
Загрузка ...
|
|
| 17 | 931.303.200.110 | накладная шайба |
Загрузка ...
|
|
| 18 | 931.303.200.130 | шайба промежуточная |
Загрузка ...
|
|
| 19 | 931.303.200.050 | палец |
Загрузка ...
|
|
| 22 | Х699.316.200.000 | пружина |
Загрузка ...
|
|
| 23 | 931.303.200.060 | гильза |
Загрузка ...
|
|
| 24 | Х506.252.700.000 | штифт |
Загрузка ...
|
|
| 25 | Х485.002.405.000 | болт цилиндрический |
Загрузка ...
|
|
| 26 | Х450.003.908.000 | шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
