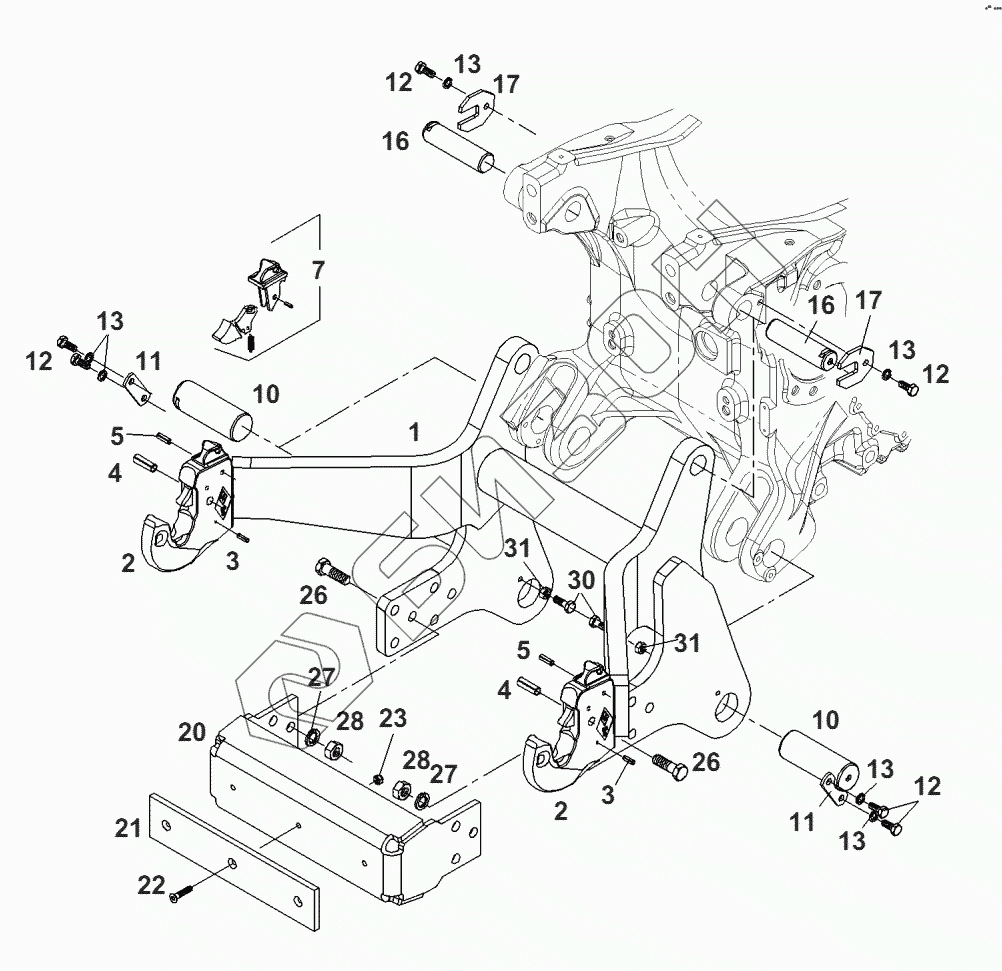

Графический каталог запасных частей к технике: AGCO Fendt-936 часть2. Передний мост-кронштейн противовеса
1
2
2
3
3
4
4
5
5
7
10
10
11
11
12
12
12
12
13
13
13
13
13
16
16
17
17
20
21
22
23
26
26
27
27
28
28
30
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Н835.300.110.011 | рама несущая |
Загрузка ...
|
|
| 2 | 718.921.070.171 | рычаг нижний |
Загрузка ...
|
|
| 3 | Х500.625.146.000 | SP-стержень |
Загрузка ...
|
|
| 4 | Х500.640.400.000 | SP-стержень |
Загрузка ...
|
|
| 5 | Х500.632.546.000 | SP-стержень |
Загрузка ...
|
|
| 7 | F816.870.060.030 | деталей комплект |
Загрузка ...
|
|
| 10 | 931.920.011.010 | палец |
Загрузка ...
|
|
| 11 | 178.880.020.120 | пластина |
Загрузка ...
|
|
| 12 | Х487.531.541.000 | винт шестигранный |
Загрузка ...
|
|
| 13 | Х520.804.401.000 | кольцо пружинное |
Загрузка ...
|
|
| 16 | 931.920.011.080 | палец |
Загрузка ...
|
|
| 17 | 716.920.010.100 | шайба стопорная |
Загрузка ...
|
|
| 20 | 931.303.111.010 | лонжерон |
Загрузка ...
|
|
| 21 | 931.303.111.021 | демпфер |
Загрузка ...
|
|
| 22 | Х497.825.500.000 | шуруп |
Загрузка ...
|
|
| 23 | Х434.102.440.000 | гайка |
Загрузка ...
|
|
| 26 | Х487.545.441.000 | винт шестигранный |
Загрузка ...
|
|
| 27 | Х520.806.601.000 | кольцо пружинное |
Загрузка ...
|
|
| 28 | Х428.204.039.000 | гайка |
Загрузка ...
|
|
| 30 | Х487.531.741.000 | винт шестигранный |
Загрузка ...
|
|
| 31 | Х428.202.839.000 | гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
