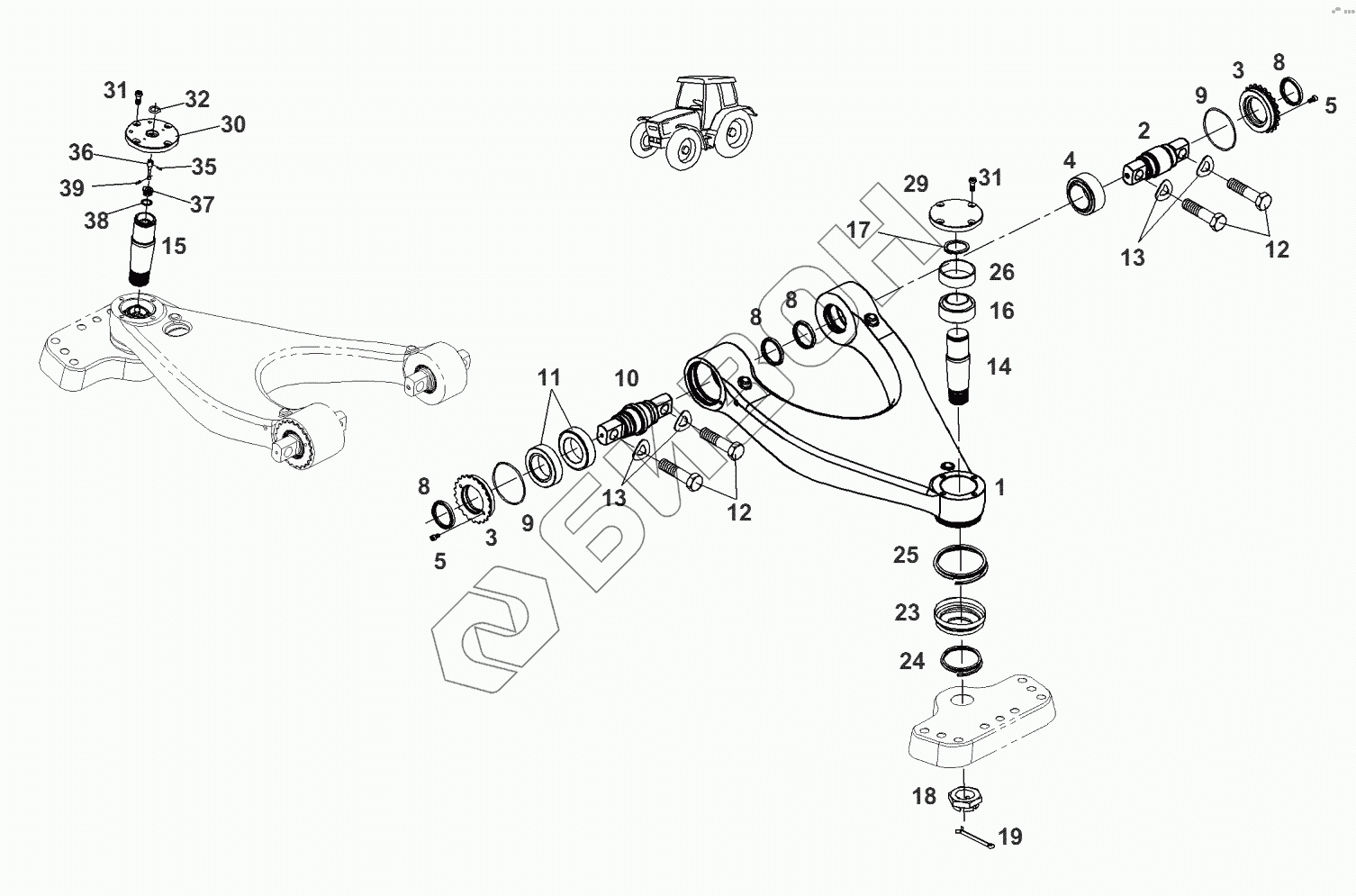

Графический каталог запасных частей к технике: AGCO Fendt-936 часть2. Передний мост-поперечный рычаг подвески
1
1
2
3
3
3
4
5
5
8
8
8
8
9
9
10
11
12
12
13
13
14
15
16
17
18
19
23
24
25
26
26
29
30
31
31
32
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | G931.303.051.080 | поперечный рычаг подвески |
Загрузка ...
|
|
| 1 | G931.303.051.070 | поперечный рычаг подвески |
Загрузка ...
|
|
| 2 | 931.303.051.100 | палец опорный |
Загрузка ...
|
|
| 3 | 931.303.051.080 | болт регулировочный |
Загрузка ...
|
|
| 3 | 931.303.051.480 | болт регулировочный |
Загрузка ...
|
|
| 4 | Х503.637.804.000 | шарнир |
Загрузка ...
|
|
| 5 | Х485.004.805.000 | болт цилиндрический |
Загрузка ...
|
|
| 8 | Х540.412.700.000 | отражатель |
Загрузка ...
|
|
| 9 | Х548.964.700.000 | резиновое кольцо |
Загрузка ...
|
|
| 10 | 931.303.051.130 | палец опорный |
Загрузка ...
|
|
| 11 | Х503.637.802.000 | шарнир |
Загрузка ...
|
|
| 12 | Х486.555.500.000 | винт шестигранный |
Загрузка ...
|
|
| 13 | Х521.407.847.000 | шайба упругая |
Загрузка ...
|
|
| 14 | 931.303.051.190 | палец направляющий |
Загрузка ...
|
|
| 15 | 931.303.051.150 | палец направляющий |
Загрузка ...
|
|
| 16 | Х503.637.602.000 | шарнир |
Загрузка ...
|
|
| 17 | Х530.207.872.000 | кольцо стопорное |
Загрузка ...
|
|
| 18 | Х429.109.600.000 | корончатая гайка |
Загрузка ...
|
|
| 19 | Х531.916.400.000 | шплинт |
Загрузка ...
|
|
| 23 | 931.303.051.230 | уплотнительный сильфон |
Загрузка ...
|
|
| 24 | 931.303.051.250 | кольцо пружинное |
Загрузка ...
|
|
| 25 | 931.303.051.260 | кольцо пружинное |
Загрузка ...
|
|
| 26 | 931.303.051.290 | кольцо |
Загрузка ...
|
|
| 26 | 931.303.051.120 | кольцо |
Загрузка ...
|
|
| 29 | 931.303.051.180 | крышка |
Загрузка ...
|
|
| 30 | 931.303.051.210 | крышка |
Загрузка ...
|
|
| 31 | Х493.607.305.000 | болт цилиндрический |
Загрузка ...
|
|
| 32 | Х548.848.016.000 | резиновое кольцо |
Загрузка ...
|
|
| 35 | Х500.604.446.000 | SP-стержень |
Загрузка ...
|
|
| 36 | G931.303.051.700 | палец |
Загрузка ...
|
|
| 37 | 931.303.051.280 | втулка |
Загрузка ...
|
|
| 38 | Х533.206.646.000 | кольцо стопорное |
Загрузка ...
|
|
| 39 | Х419.133.300.000 | штифт с прорезью |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
