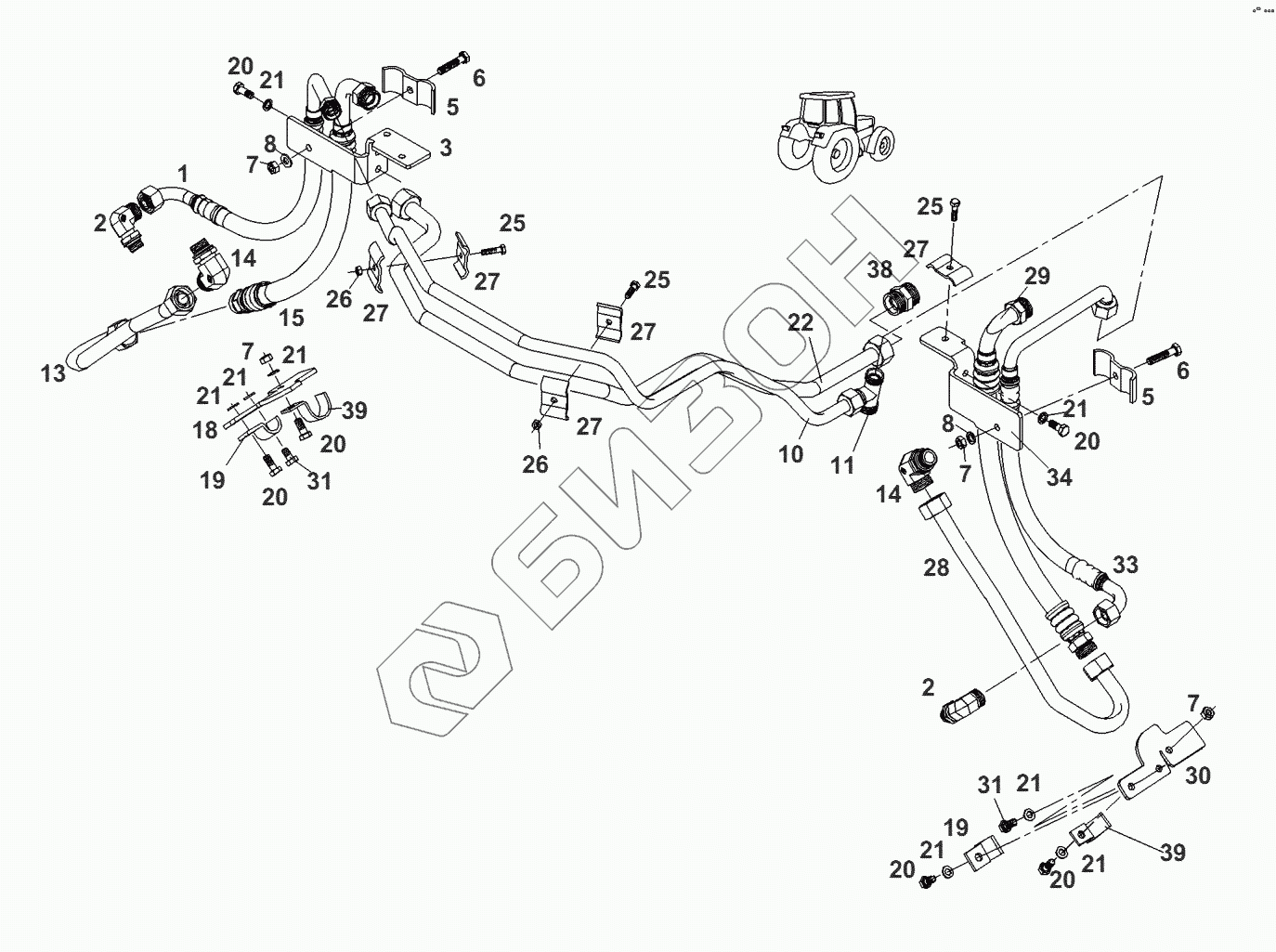

Графический каталог запасных частей к технике: AGCO Fendt-936 часть2. Передний мост-трубки подвески моста
1
2
2
3
5
5
6
6
7
7
7
7
8
8
10
11
13
14
14
15
18
19
19
20
20
20
20
20
20
21
21
21
21
21
21
21
21
22
25
25
25
26
26
27
27
27
27
27
28
29
30
31
31
33
34
38
39
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Н931.303.161.050 | шланг напорный |
Загрузка ...
|
|
| 2 | G931.303.161.020 | штуцер |
Загрузка ...
|
|
| 3 | Н931.303.161.090 | кронштейн |
Загрузка ...
|
|
| 5 | 916.100.470.020 | хомут трубы |
Загрузка ...
|
|
| 6 | Х487.528.341.000 | винт шестигранный |
Загрузка ...
|
|
| 7 | Х428.202.439.000 | гайка |
Загрузка ...
|
|
| 8 | Х450.006.308.000 | шайба |
Загрузка ...
|
|
| 10 | Н931.303.161.330 | труба напорная |
Загрузка ...
|
|
| 11 | Х592.716.300.000 | тройник |
Загрузка ...
|
|
| 13 | Н931.303.161.020 | труба напорная |
Загрузка ...
|
|
| 14 | G931.303.161.010 | штуцер |
Загрузка ...
|
|
| 15 | Н931.303.161.060 | шланг напорный |
Загрузка ...
|
|
| 18 | 931.303.161.070 | кронштейн |
Загрузка ...
|
|
| 19 | 135.954.010.070 | хомут |
Загрузка ...
|
|
| 20 | Х487.527.741.000 | винт шестигранный |
Загрузка ...
|
|
| 21 | Х520.803.901.000 | кольцо пружинное |
Загрузка ...
|
|
| 22 | Н931.303.161.270 | труба напорная |
Загрузка ...
|
|
| 25 | Х487.520.941.000 | винт шестигранный |
Загрузка ...
|
|
| 26 | Х428.202.239.000 | гайка |
Загрузка ...
|
|
| 27 | 178.950.010.260 | хомут |
Загрузка ...
|
|
| 28 | Н931.303.161.010 | труба напорная |
Загрузка ...
|
|
| 29 | Н931.303.161.040 | шланг напорный |
Загрузка ...
|
|
| 30 | 931.303.161.060 | кронштейн |
Загрузка ...
|
|
| 31 | Х487.526.841.000 | винт шестигранный |
Загрузка ...
|
|
| 33 | Н931.303.161.030 | шланг напорный |
Загрузка ...
|
|
| 34 | 931.303.161.100 | кронштейн |
Загрузка ...
|
|
| 38 | Х592.616.400.000 | штуцер |
Загрузка ...
|
|
| 39 | 291.880.020.080 | хомут |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
