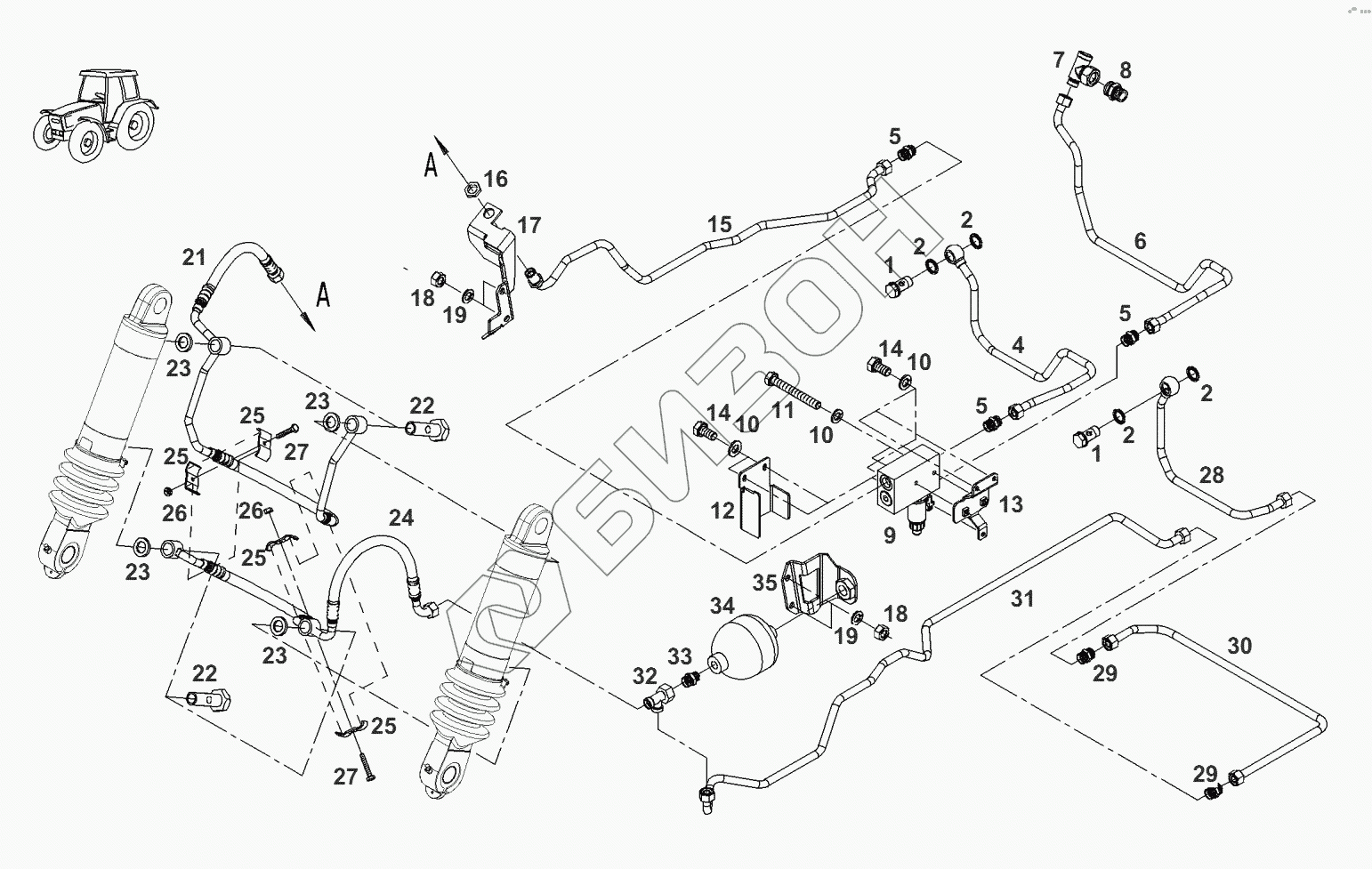

Графический каталог запасных частей к технике: AGCO Fendt-936 часть2. Передний подъемник-трубопровод
1
1
2
2
2
2
4
5
5
5
6
7
8
10
10
10
11
12
13
14
14
15
16
17
18
18
19
19
21
22
22
23
23
23
23
24
25
25
25
25
26
26
27
27
28
29
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 716.960.100.100 | штуцер |
Загрузка ...
|
|
| 2 | Х566.012.500.000 | кольцо уплотнительное |
Загрузка ...
|
|
| 4 | Н931.920.036.031 | труба напорная |
Загрузка ...
|
|
| 5 | Х592.502.201.000 | штуцер резьбовой |
Загрузка ...
|
|
| 6 | Н931.920.036.011 | труба напорная |
Загрузка ...
|
|
| 7 | 931.920.036.010 | штуцер |
Загрузка ...
|
|
| 8 | Х592.501.500.000 | штуцер резьбовой |
Загрузка ...
|
|
| 10 | Х520.803.901.000 | кольцо пружинное |
Загрузка ...
|
|
| 11 | Х487.528.941.000 | винт шестигранный |
Загрузка ...
|
|
| 12 | 931.920.036.030 | устройство экрана |
Загрузка ...
|
|
| 13 | Н931.920.036.060 | кронштейн |
Загрузка ...
|
|
| 14 | Х487.526.841.000 | винт шестигранный |
Загрузка ...
|
|
| 15 | Н931.920.036.021 | труба напорная |
Загрузка ...
|
|
| 16 | Х435.906.000.000 | гайка |
Загрузка ...
|
|
| 17 | Н931.920.035.091 | кронштейн |
Загрузка ...
|
|
| 18 | Х428.203.241.000 | гайка |
Загрузка ...
|
|
| 19 | Х520.805.001.000 | кольцо пружинное |
Загрузка ...
|
|
| 21 | G931.920.035.020 | шланг напорный |
Загрузка ...
|
|
| 22 | F716.300.131.010 | болт крепежный |
Загрузка ...
|
|
| 23 | F716.300.131.020 | кольцо опорное |
Загрузка ...
|
|
| 24 | G931.920.035.030 | шланг напорный |
Загрузка ...
|
|
| 25 | 178.950.010.230 | хомут |
Загрузка ...
|
|
| 26 | Х428.202.239.000 | гайка |
Загрузка ...
|
|
| 27 | Х487.521.241.000 | винт шестигранный |
Загрузка ...
|
|
| 28 | Н931.920.035.061 | труба напорная |
Загрузка ...
|
|
| 29 | Х592.616.300.000 | штуцер |
Загрузка ...
|
|
| 30 | Н931.920.035.030 | труба напорная |
Загрузка ...
|
|
| 31 | Н931.920.035.041 | труба напорная |
Загрузка ...
|
|
| 32 | Х584.416.300.000 | ESTB-L штуцер |
Загрузка ...
|
|
| 33 | Х592.501.300.000 | штуцер резьбовой |
Загрузка ...
|
|
| 34 | Н192.921.901.100 | гидроаккумулятор |
Загрузка ...
|
|
| 35 | Н931.920.035.121 | кронштейн |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
