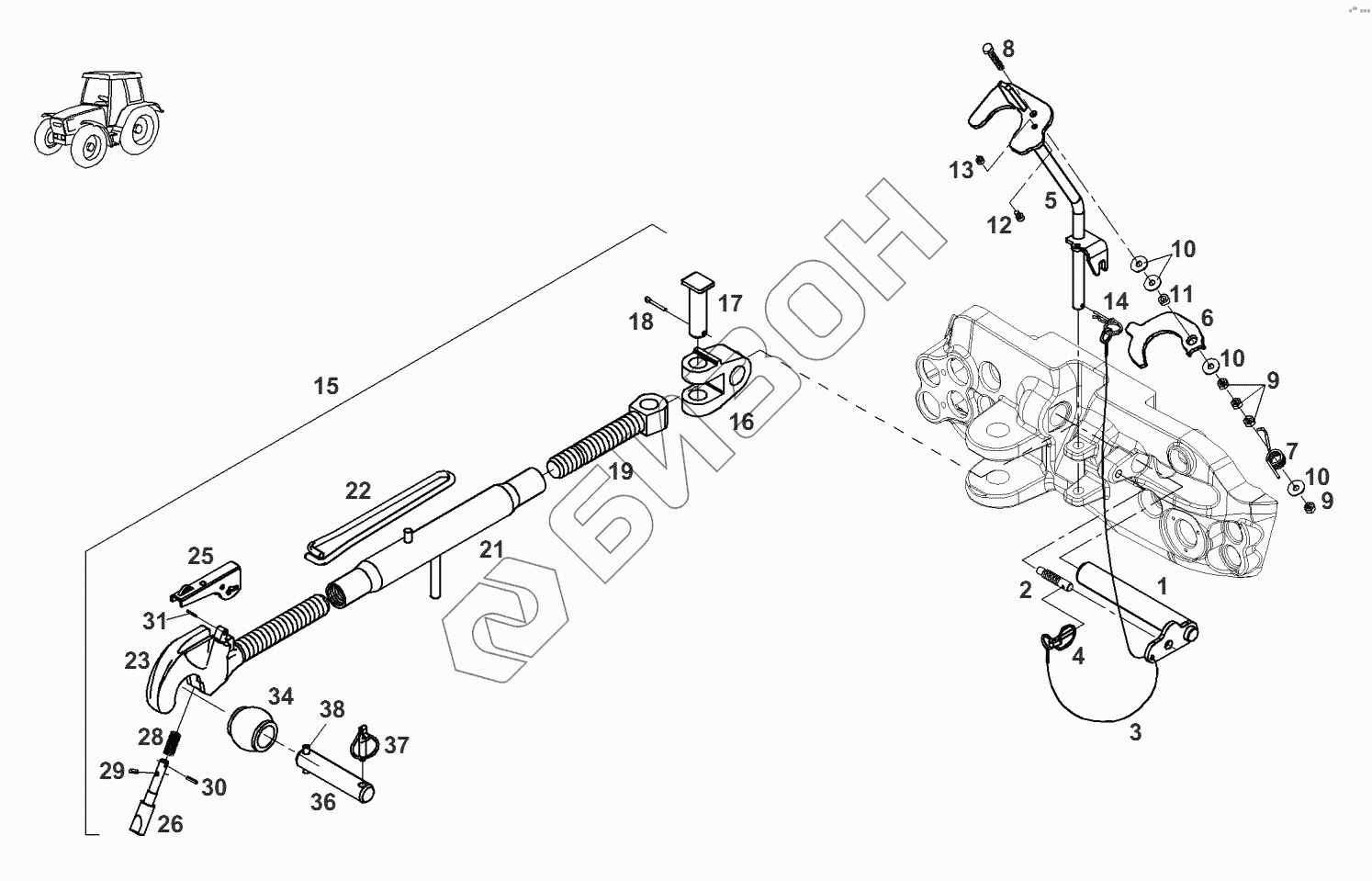

Графический каталог запасных частей к технике: AGCO Fendt-936 часть2. Передний подъемник-тяга верхняя
1
2
3
4
5
6
7
8
9
9
10
10
10
11
12
13
14
15
16
17
18
19
21
22
23
25
26
28
29
30
31
34
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Н931.920.050.020 | палец |
Загрузка ...
|
|
| 2 | 716.921.050.010 | палец |
Загрузка ...
|
|
| 3 | Н716.921.050.030 | трос |
Загрузка ...
|
|
| 4 | G015.870.030.010 | штекер откидной |
Загрузка ...
|
|
| 5 | Н931.920.050.011 | кронштейн |
Загрузка ...
|
|
| 6 | 931.920.050.180 | фиксатор |
Загрузка ...
|
|
| 7 | 238.860.030.560 | пружина |
Загрузка ...
|
|
| 8 | Х487.528.541.000 | винт шестигранный |
Загрузка ...
|
|
| 9 | Х428.202.439.000 | гайка |
Загрузка ...
|
|
| 10 | Х454.306.308.000 | шайба |
Загрузка ...
|
|
| 11 | 199.870.031.030 | втулка |
Загрузка ...
|
|
| 12 | Х485.004.805.000 | болт цилиндрический |
Загрузка ...
|
|
| 13 | Х428.202.239.000 | гайка |
Загрузка ...
|
|
| 14 | Х537.802.401.000 | штекер упругий |
Загрузка ...
|
|
| 15 | G930.920.050.010 | тяга навесного механизма |
Загрузка ...
|
|
| 16 | F716.870.050.010 | головка вилки |
Загрузка ...
|
|
| 17 | F716.870.050.020 | кольцо пальца вилки |
Загрузка ...
|
|
| 18 | Х531.915.902.000 | шплинт |
Загрузка ...
|
|
| 19 | F716.870.050.030 | шпиндель шарнирный |
Загрузка ...
|
|
| 21 | F395.870.050.030 | деталь поворотная |
Загрузка ...
|
|
| 22 | F716.870.050.050 | стремянка |
Загрузка ...
|
|
| 23 | G199.870.050.101 | крюк |
Загрузка ...
|
|
| 25 | F199.870.050.010 | рычаг |
Загрузка ...
|
|
| 26 | F199.870.050.040 | фиксатор |
Загрузка ...
|
|
| 28 | F199.870.050.030 | пружина |
Загрузка ...
|
|
| 29 | Х500.624.546.000 | SP-стержень |
Загрузка ...
|
|
| 30 | Х500.624.746.000 | SP-стержень |
Загрузка ...
|
|
| 31 | Х500.621.446.000 | SP-стержень |
Загрузка ...
|
|
| 34 | 0.066.288.100.000 | гильза шаровая |
Загрузка ...
|
|
| 36 | 198.870.050.010 | палец |
Загрузка ...
|
|
| 37 | Х537.607.600.000 | штекер откидной |
Загрузка ...
|
|
| 38 | Х500.628.846.000 | SP-стержень |
Загрузка ...
|
