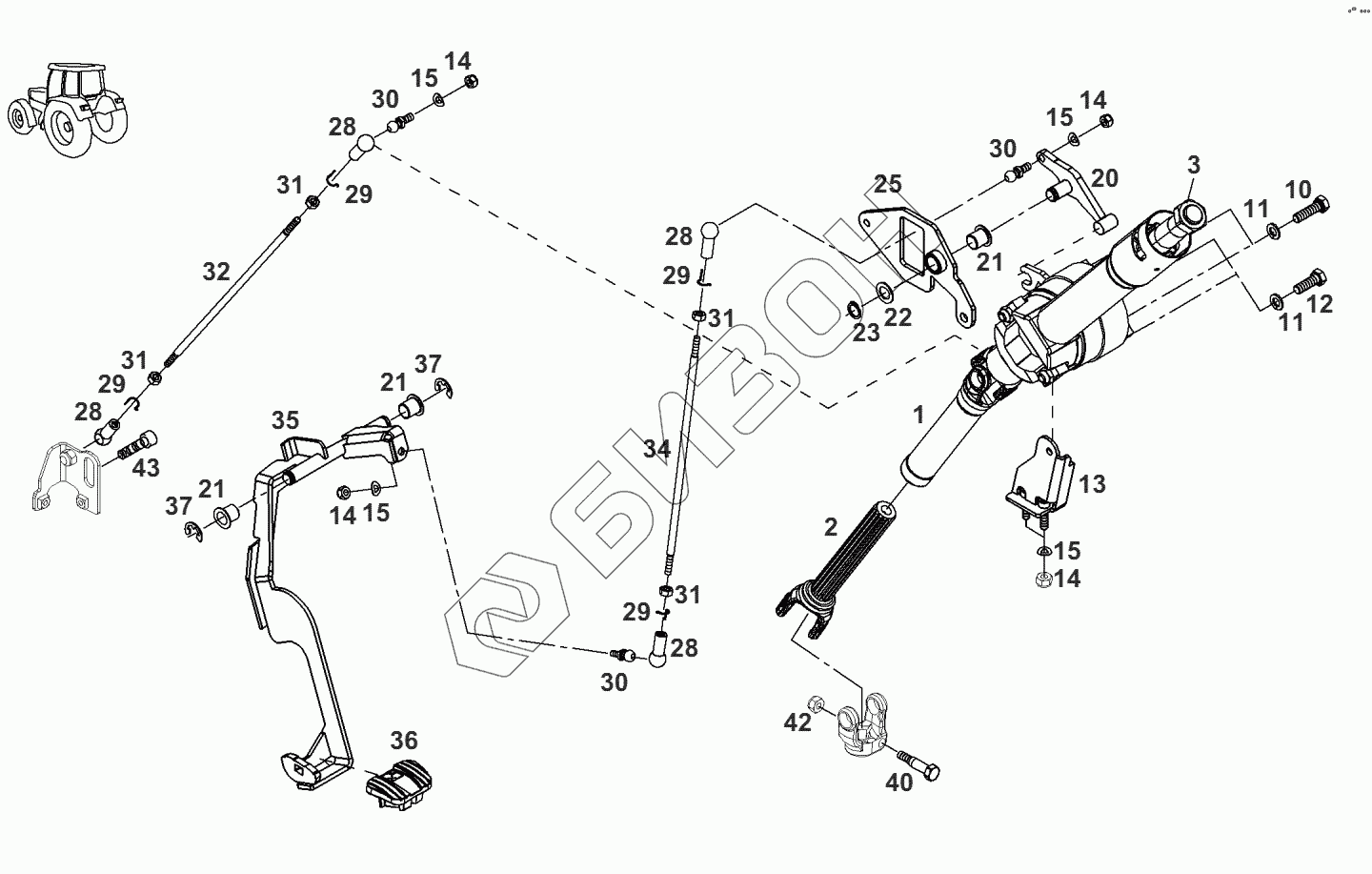

Графический каталог запасных частей к технике: AGCO Fendt-936 часть2. Рулевой механизм-колонка рулевая
1
2
3
10
11
11
12
13
14
14
14
14
15
15
15
15
20
21
21
21
22
23
25
28
28
28
28
29
29
29
29
30
30
30
31
31
31
31
32
34
35
36
37
37
40
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | G931.402.091.011 | колонка рулевая |
Загрузка ...
|
|
| 2 | F931.402.091.010 | вал зубчатый |
Загрузка ...
|
|
| 3 | Х428.804.804.000 | гайка |
Загрузка ...
|
|
| 10 | Х487.528.141.000 | винт шестигранный |
Загрузка ...
|
|
| 11 | Х520.803.901.000 | кольцо пружинное |
Загрузка ...
|
|
| 12 | Х487.527.941.000 | винт шестигранный |
Загрузка ...
|
|
| 13 | Н931.402.091.081 | кронштейн |
Загрузка ...
|
|
| 14 | Х434.102.240.000 | гайка |
Загрузка ...
|
|
| 15 | Х521.403.047.000 | шайба упругая |
Загрузка ...
|
|
| 20 | Н931.402.090.102 | коромысло |
Загрузка ...
|
|
| 21 | Х643.236.100.000 | Подшипник скольжения |
Загрузка ...
|
|
| 22 | 140.861.050.222 | шайба |
Загрузка ...
|
|
| 23 | Х530.001.146.000 | кольцо стопорное |
Загрузка ...
|
|
| 25 | Н931.402.090.091 | подшипник |
Загрузка ...
|
|
| 28 | Х504.508.400.000 | подшипник опорный |
Загрузка ...
|
|
| 29 | Х529.807.200.000 | скоба предохранительная |
Загрузка ...
|
|
| 30 | Х504.821.300.000 | цапфа сферическая |
Загрузка ...
|
|
| 31 | Х428.202.239.000 | гайка |
Загрузка ...
|
|
| 32 | 931.402.091.240 | штанга |
Загрузка ...
|
|
| 34 | 931.402.091.250 | штанга |
Загрузка ...
|
|
| 35 | Н931.402.091.072 | педаль |
Загрузка ...
|
|
| 36 | 931.402.090.090 | колпак |
Загрузка ...
|
|
| 37 | Х523.304.446.000 | шайба стопорная |
Загрузка ...
|
|
| 40 | 170.400.090.010 | болт |
Загрузка ...
|
|
| 42 | Х430.002.402.000 | гайка |
Загрузка ...
|
|
| 43 | Х485.007.641.000 | болт цилиндрический |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
