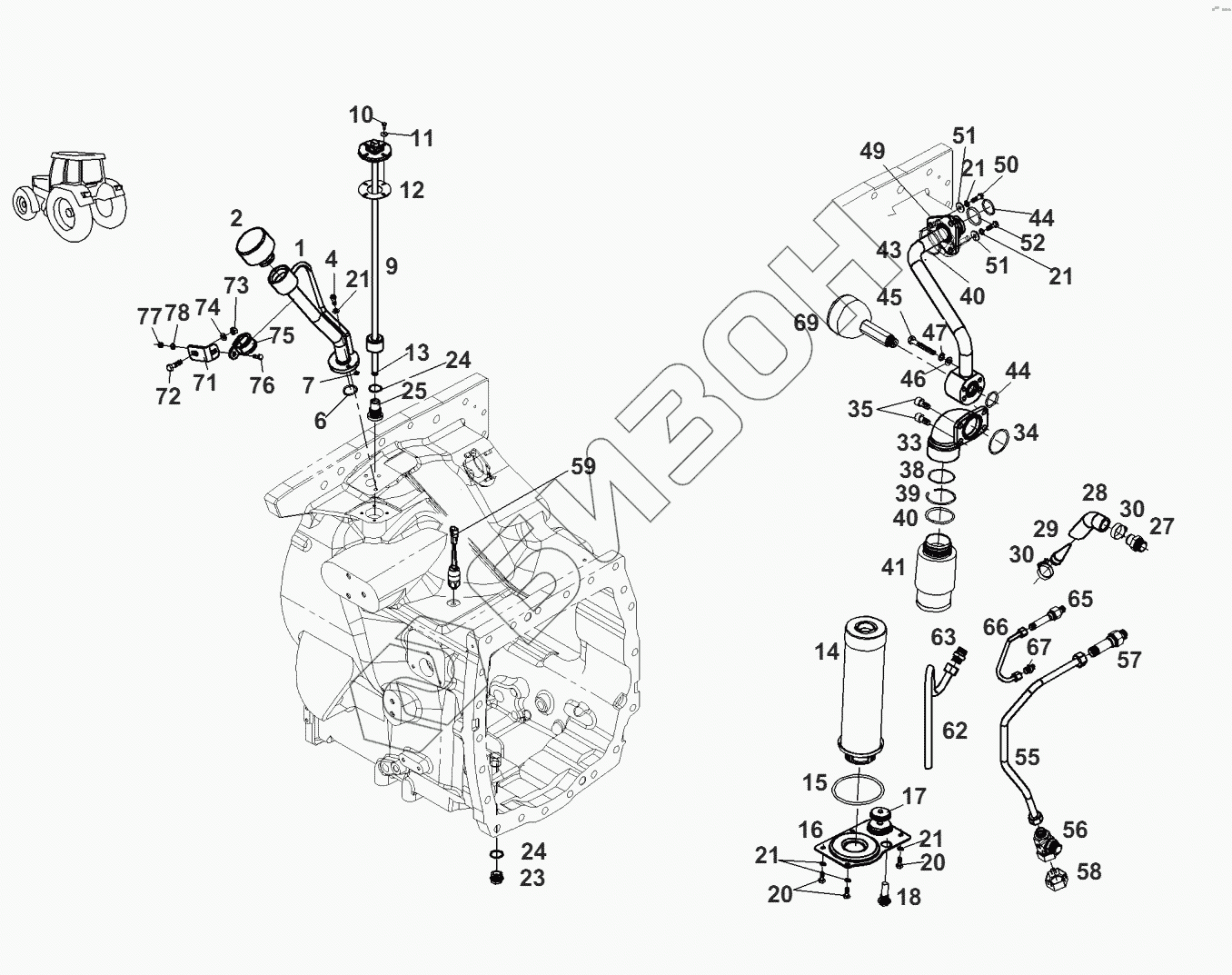

Графический каталог запасных частей к технике: AGCO Fendt-936 часть2. Задняя подвеска-бак
1
2
4
6
7
9
10
11
12
13
14
15
16
17
18
20
20
21
21
21
21
21
23
24
24
25
27
28
29
30
30
33
34
35
38
39
40
40
41
43
44
44
45
46
47
49
50
51
51
52
55
56
57
58
62
63
65
66
67
69
71
72
73
74
75
76
77
78
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Н931.860.061.060 | штуцер |
Загрузка ...
|
|
| 2 | Н385.100.050.030 | фильтр вентиляции |
Загрузка ...
|
|
| 4 | Х493.607.305.000 | болт цилиндрический |
Загрузка ...
|
|
| 6 | Х548.881.466.000 | резиновое кольцо |
Загрузка ...
|
|
| 7 | Х548.817.266.000 | резиновое кольцо |
Загрузка ...
|
|
| 9 | G931.860.061.150 | датчик уровня |
Загрузка ...
|
|
| 10 | Х487.516.941.000 | винт шестигранный |
Загрузка ...
|
|
| 11 | Х454.303.908.000 | шайба |
Загрузка ...
|
|
| 12 | F716.970.020.010 | прокладка фланца |
Загрузка ...
|
|
| 13 | Х548.821.200.000 | резиновое кольцо |
Загрузка ...
|
|
| 14 | Н931.860.061.100 | обратный фильтр |
Загрузка ...
|
|
| 15 | F339.860.060.010 | резиновое кольцо |
Загрузка ...
|
|
| 16 | G931.860.061.020 | крышка |
Загрузка ...
|
|
| 17 | G339.860.060.030 | клапан обратный |
Загрузка ...
|
|
| 18 | G339.860.060.050 | винт |
Загрузка ...
|
|
| 20 | Х487.527.741.000 | винт шестигранный |
Загрузка ...
|
|
| 21 | Х520.803.901.000 | кольцо пружинное |
Загрузка ...
|
|
| 23 | Х494.306.800.000 | пробка запорная |
Загрузка ...
|
|
| 24 | Х540.008.278.000 | кольцо уплотнительное |
Загрузка ...
|
|
| 25 | 931.860.061.200 | пробка запорная |
Загрузка ...
|
|
| 27 | 931.860.061.110 | штуцер заборный |
Загрузка ...
|
|
| 28 | 931.860.061.120 | патрубок |
Загрузка ...
|
|
| 29 | Н178.950.010.040 | фильтр предварительный |
Загрузка ...
|
|
| 30 | Х458.651.800.000 | хомут |
Загрузка ...
|
|
| 33 | 931.860.061.020 | фланец заборный |
Загрузка ...
|
|
| 34 | Х548.935.800.000 | резиновое кольцо |
Загрузка ...
|
|
| 35 | Х485.018.705.000 | болт цилиндрический |
Загрузка ...
|
|
| 38 | Х548.936.066.000 | резиновое кольцо |
Загрузка ...
|
|
| 39 | Х533.316.600.000 | кольцо стопорное |
Загрузка ...
|
|
| 40 | Х548.940.001.000 | резиновое кольцо |
Загрузка ...
|
|
| 41 | Н931.860.061.040 | фильтр заборный |
Загрузка ...
|
|
| 43 | Н931.860.061.031 | труба напорная |
Загрузка ...
|
|
| 44 | Х548.892.900.000 | резиновое кольцо |
Загрузка ...
|
|
| 45 | Х487.532.541.000 | винт шестигранный |
Загрузка ...
|
|
| 46 | Х450.007.508.000 | шайба |
Загрузка ...
|
|
| 47 | Х520.804.401.000 | кольцо пружинное |
Загрузка ...
|
|
| 49 | 931.860.061.090 | соединит, втулка |
Загрузка ...
|
|
| 50 | Х487.527.941.000 | винт шестигранный |
Загрузка ...
|
|
| 51 | Х454.306.308.000 | шайба |
Загрузка ...
|
|
| 52 | Х548.904.801.000 | резиновое кольцо |
Загрузка ...
|
|
| 55 | Н931.860.061.020 | труба напорная |
Загрузка ...
|
|
| 56 | G931.860.061.010 | тройник |
Загрузка ...
|
|
| 57 | 931.860.061.080 | штуцер резьбовой |
Загрузка ...
|
|
| 58 | Н931.860.061.170 | фильтр заборный |
Загрузка ...
|
|
| 62 | Н931.860.061.050 | трубка обратного слива |
Загрузка ...
|
|
| 63 | Х592.577.000.000 | штуцер резьбовой |
Загрузка ...
|
|
| 65 | 916.951.010.171 | штуцер резьбовой |
Загрузка ...
|
|
| 66 | Н931.860.061.010 | труба напорная |
Загрузка ...
|
|
| 67 | Х592.574.500.000 | штуцер |
Загрузка ...
|
|
| 69 | Н930.950.010.101 | гаситель |
Загрузка ...
|
|
| 71 | 931.860.061.150 | угол |
Загрузка ...
|
|
| 72 | Х487.528.141.000 | винт шестигранный |
Загрузка ...
|
|
| 73 | Х428.202.451.000 | гайка |
Загрузка ...
|
|
| 74 | Х450.006.308.000 | шайба |
Загрузка ...
|
|
| 75 | Х459.076.100.000 | хомут трубы |
Загрузка ...
|
|
| 76 | Х487.520.641.000 | винт шестигранный |
Загрузка ...
|
|
| 77 | Х428.202.239.000 | гайка |
Загрузка ...
|
|
| 78 | Х450.005.108.000 | шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
