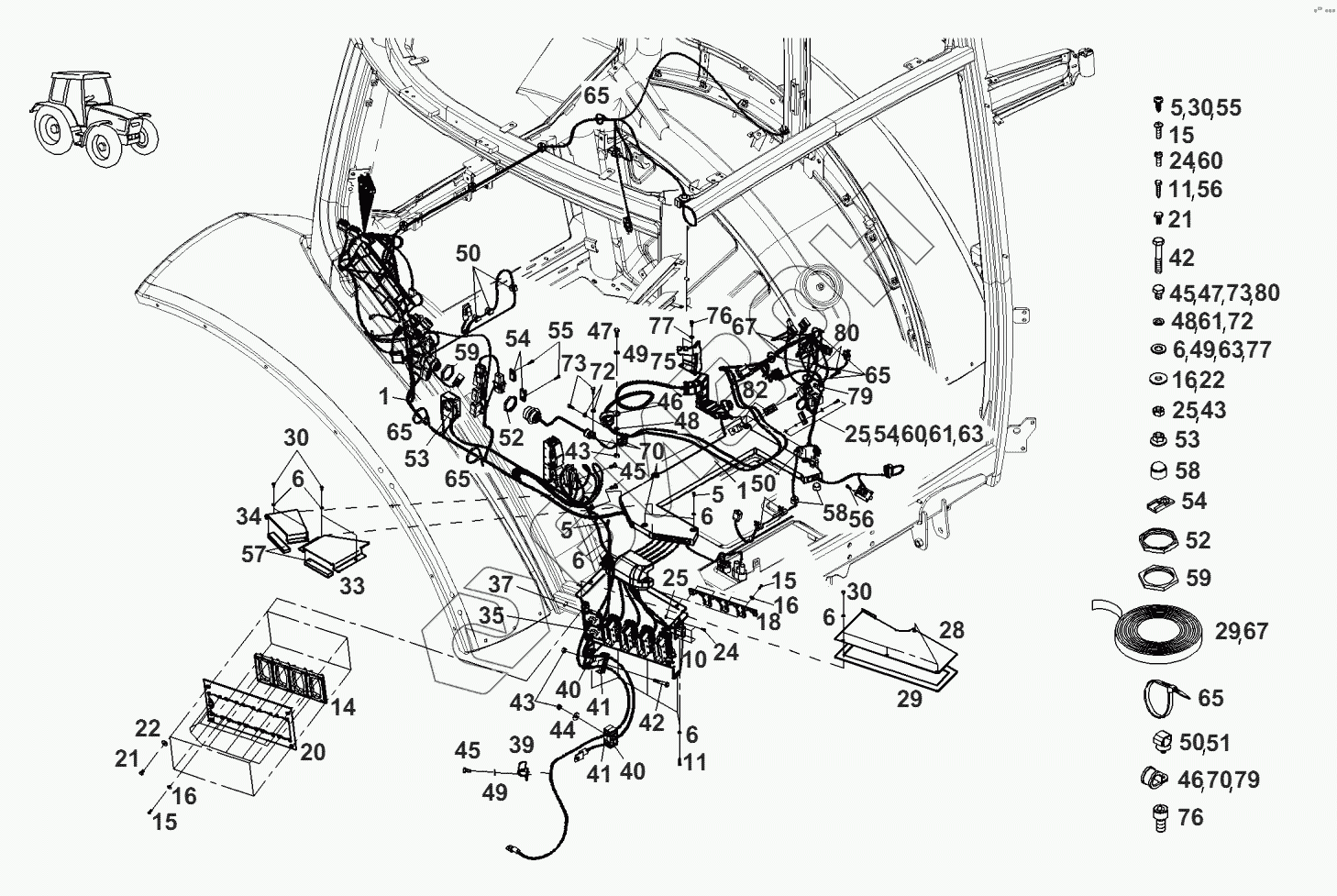

Графический каталог запасных частей к технике: AGCO Fendt-936 часть3. Электрооборудование-жгут
1
1
1
5
5
5
6
6
6
6
6
6
10
11
11
14
15
15
15
16
16
16
18
20
21
21
22
22
24
24
25
25
25
28
29
29
30
30
30
33
34
35
37
39
40
40
41
41
42
42
43
43
43
44
45
45
45
46
46
47
47
48
48
49
49
49
50
50
50
51
52
52
53
53
54
54
54
55
55
56
56
57
58
58
59
59
60
60
61
61
63
63
65
65
65
65
65
67
67
70
70
72
72
73
73
75
76
76
77
77
79
79
80
80
82
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Н931.901.042.460 | жгут |
Загрузка ...
|
|
| 1 | Н931.901.042.412 | жгут |
Загрузка ...
|
|
| 2 | 931.901.042.010 | переходник |
Загрузка ...
|
|
| 5 | Х493.808.675.000 | шуруп |
Загрузка ...
|
|
| 6 | Х450.003.908.000 | шайба |
Загрузка ...
|
|
| 10 | Н931.901.042.091 | кронштейн |
Загрузка ...
|
|
| 11 | Х495.312.105.000 | шуруп |
Загрузка ...
|
|
| 14 | 339.900.040.332 | плата промежуточная |
Загрузка ...
|
|
| 15 | Х473.514.100.000 | винт |
Загрузка ...
|
|
| 16 | Х454.303.308.000 | шайба |
Загрузка ...
|
|
| 18 | 931.901.042.230 | кронштейн |
Загрузка ...
|
|
| 20 | 931.901.042.221 | кожух |
Загрузка ...
|
|
| 21 | Х490.522.300.000 | винт шестигранный |
Загрузка ...
|
|
| 22 | Х454.305.108.000 | шайба |
Загрузка ...
|
|
| 24 | Х461.717.539.000 | болт цилиндрический |
Загрузка ...
|
|
| 25 | Х428.201.839.000 | гайка |
Загрузка ...
|
|
| 28 | 931.901.042.062 | кожух |
Загрузка ...
|
|
| 29 | Х903.005.285.995 | лента уплотнительная |
Загрузка ...
|
|
| 30 | Х493.812.005.000 | шуруп |
Загрузка ...
|
|
| 33 | 931.901.042.071 | кожух |
Загрузка ...
|
|
| 34 | 931.901.042.112 | кожух |
Загрузка ...
|
|
| 35 | Н931.901.042.112 | проводка |
Загрузка ...
|
|
| 37 | Н931.901.042.122 | проводка |
Загрузка ...
|
|
| 39 | 230.860.020.090 | хомут |
Загрузка ...
|
|
| 40 | 931.901.042.210 | колодка клемная |
Загрузка ...
|
|
| 41 | 931.901.042.200 | колодка клемная |
Загрузка ...
|
|
| 42 | Х486.528.405.000 | винт шестигранный |
Загрузка ...
|
|
| 43 | Х428.202.439.000 | гайка |
Загрузка ...
|
|
| 44 | Х454.306.308.000 | шайба |
Загрузка ...
|
|
| 45 | Х487.526.800.000 | винт шестигранный |
Загрузка ...
|
|
| 46 | Х459.077.200.000 | хомут трубы |
Загрузка ...
|
|
| 47 | Х487.527.741.000 | винт шестигранный |
Загрузка ...
|
|
| 48 | Х520.803.901.000 | кольцо пружинное |
Загрузка ...
|
|
| 49 | Х450.006.308.000 | шайба |
Загрузка ...
|
|
| 50 | 210.903.040.678 | трубка гофрированная |
Загрузка ...
|
|
| 51 | 210.903.040.676 | трубка гофрированная |
Загрузка ...
|
|
| 52 | 117.901.041.020 | гайка |
Загрузка ...
|
|
| 53 | Х436.302.400.000 | гайка |
Загрузка ...
|
|
| 54 | Х825.200.801.000 | зажим пружинный |
Загрузка ...
|
|
| 55 | Х495.108.501.000 | шуруп |
Загрузка ...
|
|
| 56 | Х495.212.201.000 | шуруп |
Загрузка ...
|
|
| 57 | 345.810.140.070 | лента уплотнитнительная |
Загрузка ...
|
|
| 58 | Х499.718.800.000 | колпак защитный |
Загрузка ...
|
|
| 59 | 210.902.040.010 | гайка |
Загрузка ...
|
|
| 60 | Х463.217.639.000 | болт |
Загрузка ...
|
|
| 61 | Х520.802.201.000 | кольцо пружинное |
Загрузка ...
|
|
| 63 | Х450.003.308.000 | шайба |
Загрузка ...
|
|
| 65 | Х665.090.400.000 | лента кабеля |
Загрузка ...
|
|
| 65 | Х668.981.022.000 | лента кабеля |
Загрузка ...
|
|
| 65 | Х665.063.800.000 | лента кабеля |
Загрузка ...
|
|
| 65 | Х668.980.522.000 | лента кабеля |
Загрузка ...
|
|
| 67 | Х903.005.286.995 | лента уплотнитнительная |
Загрузка ...
|
|
| 69 | Н931.970.010.010 | штекер |
Загрузка ...
|
|
| 70 | Х459.075.700.000 | хомут трубы |
Загрузка ...
|
|
| 72 | Х520.803.001.000 | кольцо пружинное |
Загрузка ...
|
|
| 73 | Х487.520.041.000 | винт шестигранный |
Загрузка ...
|
|
| 75 | Н931.901.042.513 | направляющая |
Загрузка ...
|
|
| 76 | Х485.004.805.000 | болт цилиндрический |
Загрузка ...
|
|
| 77 | Х450.005.108.000 | шайба |
Загрузка ...
|
|
| 79 | Х459.075.500.000 | хомут трубы |
Загрузка ...
|
|
| 80 | Х487.520.941.000 | винт шестигранный |
Загрузка ...
|
|
| 82 | 931.901.042.440 | колодка клемная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
