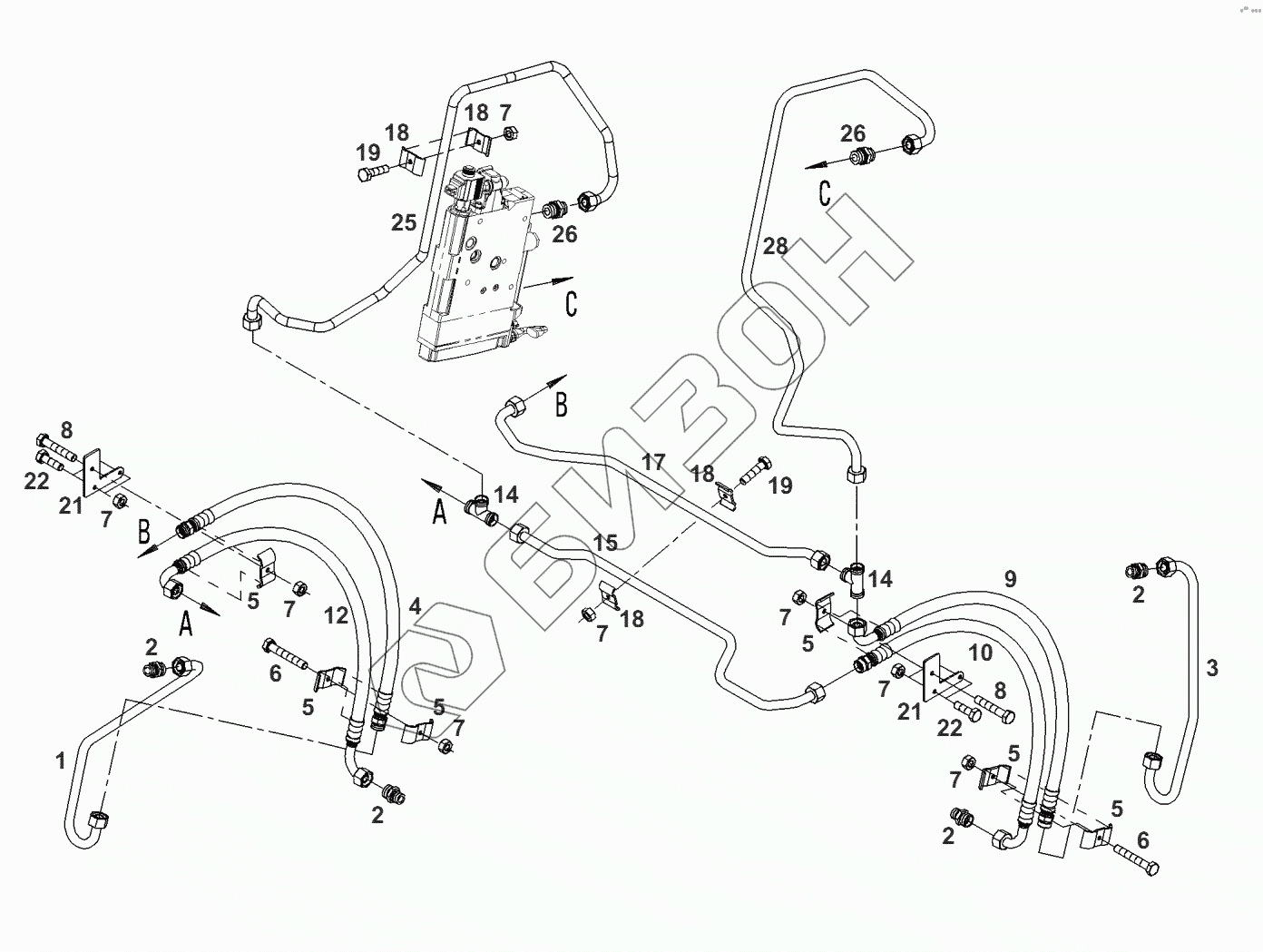

Графический каталог запасных частей к технике: AGCO Fendt-936 часть3. Гидравлическое соединение-трубки гидроподъемника
1
2
2
2
2
3
4
5
5
5
5
5
5
6
6
7
7
7
7
7
7
7
7
8
8
9
10
12
14
14
15
17
18
18
18
18
19
19
21
21
22
22
25
25
26
26
28
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Н931.952.160.060 | труба напорная |
Загрузка ...
|
|
| 2 | Х592.501.300.000 | штуцер резьбовой |
Загрузка ...
|
|
| 3 | Н931.952.160.070 | труба напорная |
Загрузка ...
|
|
| 4 | Н931.952.160.090 | шланг напорный |
Загрузка ...
|
|
| 5 | 178.950.010.230 | хомут |
Загрузка ...
|
|
| 6 | Х487.521.341.000 | винт шестигранный |
Загрузка ...
|
|
| 7 | Х428.202.239.000 | гайка |
Загрузка ...
|
|
| 8 | Х487.521.241.000 | винт шестигранный |
Загрузка ...
|
|
| 9 | Н931.952.160.080 | шланг напорный |
Загрузка ...
|
|
| 10 | Н931.952.160.100 | шланг напорный |
Загрузка ...
|
|
| 12 | Н931.952.160.110 | шланг напорный |
Загрузка ...
|
|
| 14 | Х592.716.300.000 | тройник |
Загрузка ...
|
|
| 15 | Н931.952.160.040 | труба напорная |
Загрузка ...
|
|
| 17 | Н931.952.160.031 | труба напорная |
Загрузка ...
|
|
| 18 | 178.950.010.260 | хомут |
Загрузка ...
|
|
| 19 | Х487.520.941.000 | винт шестигранный |
Загрузка ...
|
|
| 21 | 931.952.160.020 | кронштейн |
Загрузка ...
|
|
| 22 | Х487.520.741.000 | винт шестигранный |
Загрузка ...
|
|
| 25 | Н931.952.160.021 | труба напорная |
Загрузка ...
|
|
| 25 | Н931.952.160.140 | труба напорная |
Загрузка ...
|
|
| 26 | Х592.502.201.000 | штуцер резьбовой |
Загрузка ...
|
|
| 28 | Н931.952.160.130 | труба напорная |
Загрузка ...
|
|
| 28 | Н931.952.160.150 | труба напорная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
