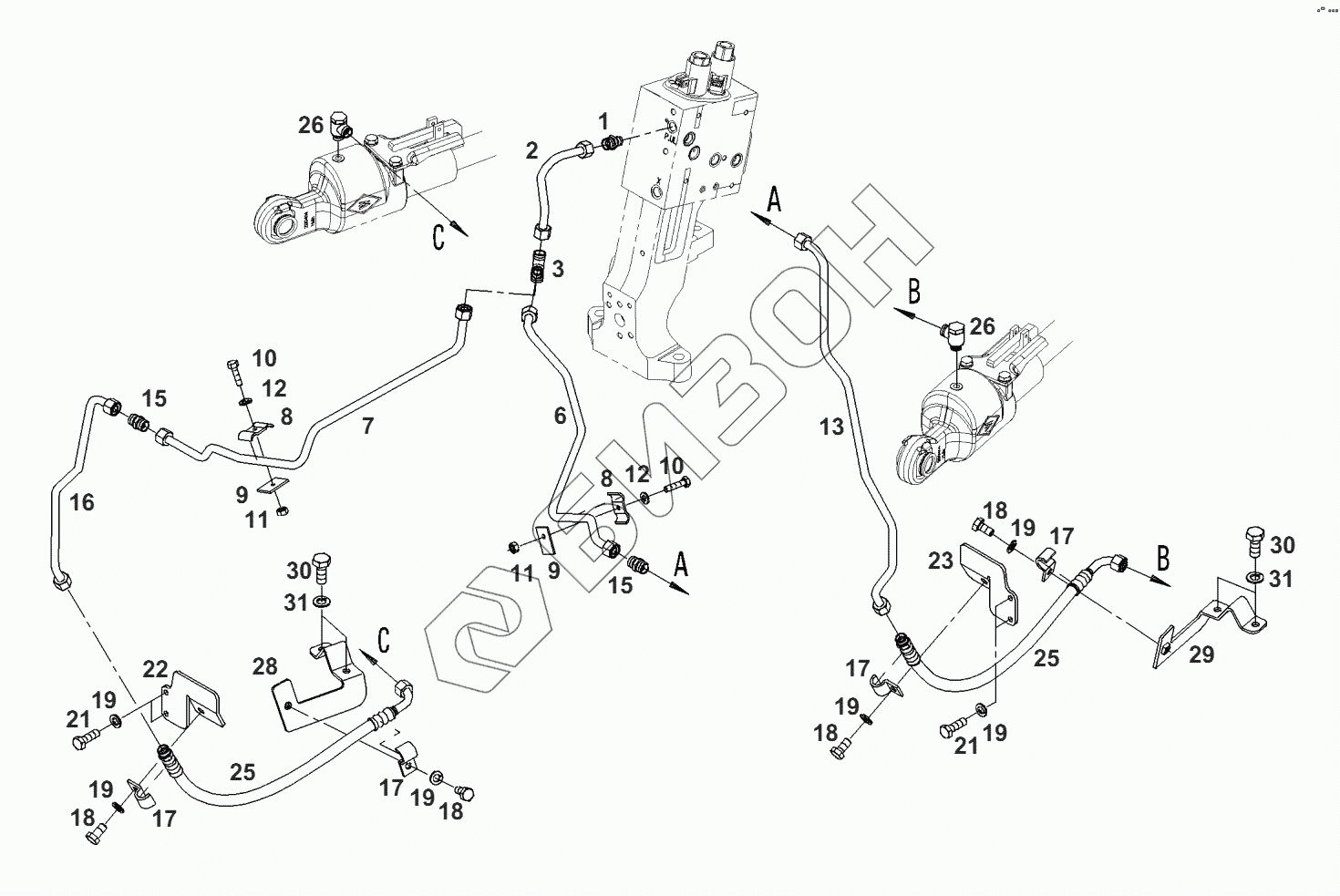

Графический каталог запасных частей к технике: AGCO Fendt-936 часть3. Гидравлическое соединение-трубопровод
1
2
3
6
7
8
8
9
9
10
10
11
11
12
12
13
15
15
16
17
17
17
17
18
18
18
18
19
19
19
19
19
19
21
21
22
23
25
25
26
26
28
29
30
30
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Х592.501.203.000 | штуцер резьбовой |
Загрузка ...
|
|
| 2 | Н931.952.170.010 | труба напорная |
Загрузка ...
|
|
| 3 | Х592.716.200.000 | тройник |
Загрузка ...
|
|
| 6 | Н931.952.170.120 | труба напорная |
Загрузка ...
|
|
| 7 | Н931.952.170.140 | труба напорная |
Загрузка ...
|
|
| 8 | 178.950.010.260 | хомут |
Загрузка ...
|
|
| 9 | 210.952.160.040 | пластина |
Загрузка ...
|
|
| 10 | Х487.520.941.000 | винт шестигранный |
Загрузка ...
|
|
| 11 | Х428.202.239.000 | гайка |
Загрузка ...
|
|
| 12 | Х520.803.001.000 | кольцо пружинное |
Загрузка ...
|
|
| 13 | Н931.952.170.131 | труба напорная |
Загрузка ...
|
|
| 15 | Х592.616.200.000 | штуцер |
Загрузка ...
|
|
| 16 | Н931.952.170.150 | труба напорная |
Загрузка ...
|
|
| 17 | 135.954.010.070 | хомут |
Загрузка ...
|
|
| 18 | Х487.526.841.000 | винт шестигранный |
Загрузка ...
|
|
| 19 | Х520.803.901.000 | кольцо пружинное |
Загрузка ...
|
|
| 21 | Х487.527.941.000 | винт шестигранный |
Загрузка ...
|
|
| 22 | Н931.952.170.070 | кронштейн |
Загрузка ...
|
|
| 23 | Н931.952.170.080 | кронштейн |
Загрузка ...
|
|
| 25 | Н931.952.170.040 | шланг |
Загрузка ...
|
|
| 26 | Х584.101.200.000 | штуцер |
Загрузка ...
|
|
| 28 | Н931.952.170.060 | кронштейн |
Загрузка ...
|
|
| 29 | Н931.952.170.050 | кронштейн |
Загрузка ...
|
|
| 30 | Х487.531.541.000 | винт шестигранный |
Загрузка ...
|
|
| 31 | Х520.804.401.000 | кольцо пружинное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
