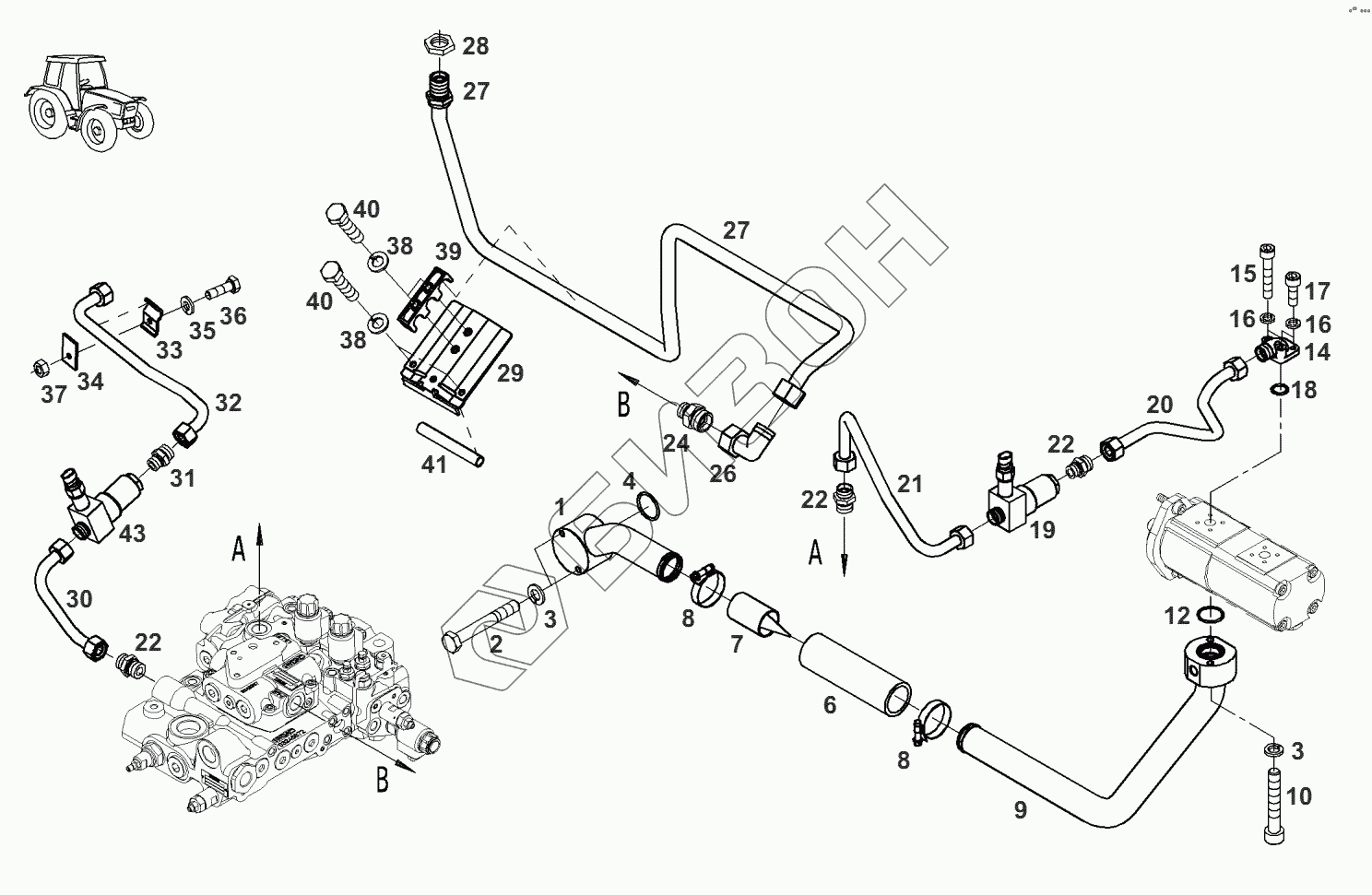

Графический каталог запасных частей к технике: AGCO Fendt-936 часть3. Гидравлическое соединение-трубопровод основного контура
1
2
3
3
4
6
7
8
8
9
10
12
14
15
16
16
17
18
19
20
21
22
22
22
24
26
27
27
28
29
30
31
32
33
34
35
36
37
38
38
39
40
40
41
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Н931.952.010.090 | фланец заборный |
Загрузка ...
|
|
| 2 | Х486.528.741.000 | винт шестигранный |
Загрузка ...
|
|
| 3 | Х523.703.900.000 | кольцо пружинное |
Загрузка ...
|
|
| 4 | Х548.901.066.000 | резиновое кольцо |
Загрузка ...
|
|
| 6 | 339.950.010.010 | шланг заборный |
Загрузка ...
|
|
| 7 | Н339.950.010.160 | фильтр предварительный |
Загрузка ...
|
|
| 8 | Х458.648.000.000 | хомут |
Загрузка ...
|
|
| 9 | Н931.952.010.080 | фланец заборный |
Загрузка ...
|
|
| 10 | Х485.008.005.000 | болт цилиндрический |
Загрузка ...
|
|
| 12 | Х548.890.866.000 | резиновое кольцо |
Загрузка ...
|
|
| 14 | Х593.816.300.000 | штуцер соединительный |
Загрузка ...
|
|
| 15 | Х485.005.505.000 | болт цилиндрический |
Загрузка ...
|
|
| 16 | Х523.703.000.000 | кольцо пружинное |
Загрузка ...
|
|
| 17 | Х485.005.000.000 | болт цилиндрический |
Загрузка ...
|
|
| 18 | Х548.857.366.000 | резиновое кольцо |
Загрузка ...
|
|
| 19 | G916.951.010.031 | фильтр высокого давления |
Загрузка ...
|
|
| 20 | Н931.952.010.500 | труба напорная |
Загрузка ...
|
|
| 21 | Н931.952.010.120 | труба напорная |
Загрузка ...
|
|
| 22 | Х592.502.201.000 | штуцер резьбовой |
Загрузка ...
|
|
| 24 | G931.952.340.140 | опора |
Загрузка ...
|
|
| 26 | Х584.318.100.000 | штуцер |
Загрузка ...
|
|
| 27 | Н931.952.010.150 | труба напорная |
Загрузка ...
|
|
| 28 | Х435.906.800.000 | гайка |
Загрузка ...
|
|
| 29 | Н931.952.010.321 | кронштейн |
Загрузка ...
|
|
| 30 | Н931.952.010.290 | труба напорная |
Загрузка ...
|
|
| 31 | Х592.501.300.000 | штуцер резьбовой |
Загрузка ...
|
|
| 32 | Н931.952.010.050 | труба напорная |
Загрузка ...
|
|
| 33 | 916.100.620.020 | хомут |
Загрузка ...
|
|
| 34 | 210.952.160.040 | пластина |
Загрузка ...
|
|
| 35 | Х520.803.001.000 | кольцо пружинное |
Загрузка ...
|
|
| 36 | Х487.520.741.000 | винт шестигранный |
Загрузка ...
|
|
| 37 | Х428.202.239.000 | гайка |
Загрузка ...
|
|
| 38 | Х520.803.901.000 | кольцо пружинное |
Загрузка ...
|
|
| 39 | 931.952.010.070 | распорка |
Загрузка ...
|
|
| 40 | Х487.528.241.000 | винт шестигранный |
Загрузка ...
|
|
| 41 | 931.952.010.060 | труба |
Загрузка ...
|
|
| 43 | G916.951.010.031 | фильтр высокого давления |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
