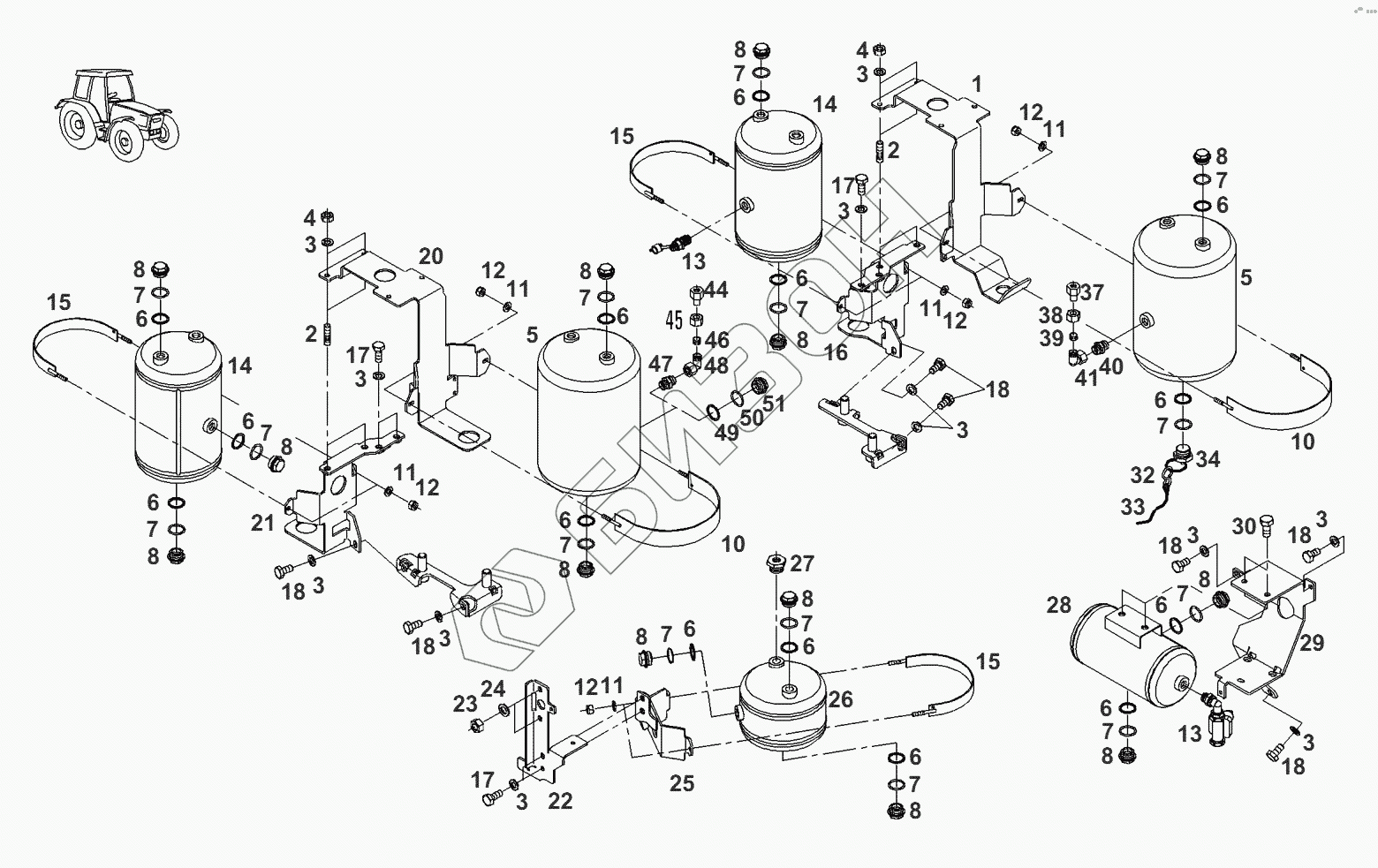

Графический каталог запасных частей к технике: AGCO Fendt-936 часть3. Компрессорная установка-рессивер
1
2
2
3
3
3
3
3
3
3
3
3
3
3
4
4
5
5
6
6
6
6
6
6
6
6
6
6
6
6
6
6
7
7
7
7
7
7
7
7
7
7
7
7
7
7
8
8
8
8
8
8
8
8
8
8
8
8
8
10
10
11
11
11
11
11
12
12
12
12
12
14
14
15
15
15
16
17
17
17
18
18
18
18
18
18
20
21
22
23
24
25
26
28
29
30
32
33
34
37
38
39
40
41
44
45
46
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Н931.882.090.020 | кронштейн |
Загрузка ...
|
|
| 2 | Х489.131.505.000 | шпилька |
Загрузка ...
|
|
| 3 | Х520.804.401.000 | кольцо пружинное |
Загрузка ...
|
|
| 4 | Х428.202.839.000 | гайка |
Загрузка ...
|
|
| 5 | Н312.880.090.010 | рессивер |
Загрузка ...
|
|
| 6 | F250.880.020.290 | кольцо опорное |
Загрузка ...
|
|
| 7 | Х548.862.866.000 | резиновое кольцо |
Загрузка ...
|
|
| 8 | Х494.206.000.000 | пробка запорная |
Загрузка ...
|
|
| 10 | Н178.880.020.010 | стяжка ленточная |
Загрузка ...
|
|
| 11 | Х450.006.308.000 | шайба |
Загрузка ...
|
|
| 12 | Х434.102.440.000 | гайка |
Загрузка ...
|
|
| 14 | Н916.881.090.030 | рессивер |
Загрузка ...
|
|
| 15 | Н345.880.020.010 | стяжка ленточная |
Загрузка ...
|
|
| 16 | Н931.882.090.040 | кронштейн |
Загрузка ...
|
|
| 17 | Х487.531.541.000 | винт шестигранный |
Загрузка ...
|
|
| 18 | Х487.531.341.000 | винт шестигранный |
Загрузка ...
|
|
| 19 | Х450.007.508.000 | шайба |
Загрузка ...
|
|
| 20 | Н931.882.090.030 | кронштейн |
Загрузка ...
|
|
| 21 | Н931.882.090.080 | кронштейн |
Загрузка ...
|
|
| 22 | Н931.882.090.090 | кронштейн |
Загрузка ...
|
|
| 23 | Х428.203.239.000 | гайка |
Загрузка ...
|
|
| 24 | Х520.805.001.000 | кольцо пружинное |
Загрузка ...
|
|
| 25 | Н931.882.090.060 | кронштейн |
Загрузка ...
|
|
| 26 | Н931.882.090.050 | рессивер |
Загрузка ...
|
|
| 28 | Н931.882.090.070 | рессивер |
Загрузка ...
|
|
| 29 | Н931.882.090.010 | кронштейн |
Загрузка ...
|
|
| 30 | Х487.535.441.000 | винт шестигранный |
Загрузка ...
|
|
| 32 | 013.821.010.190 | крюк |
Загрузка ...
|
|
| 33 | Н345.880.020.060 | трос тяговый |
Загрузка ...
|
|
| 34 | F250.880.020.030 | клапан дренажный |
Загрузка ...
|
|
| 37 | 916.880.020.020 | опора |
Загрузка ...
|
|
| 38 | Х596.516.339.000 | гайка |
Загрузка ...
|
|
| 39 | Х592.016.302.000 | кольцо разрезное |
Загрузка ...
|
|
| 40 | Х592.502.201.000 | штуцер резьбовой |
Загрузка ...
|
|
| 41 | Х584.316.300.000 | ESTB-W штуцер |
Загрузка ...
|
|
| 44 | 916.880.020.020 | опора |
Загрузка ...
|
|
| 45 | Х596.516.339.000 | гайка |
Загрузка ...
|
|
| 46 | Х592.016.302.000 | кольцо разрезное |
Загрузка ...
|
|
| 47 | Х592.502.201.000 | штуцер резьбовой |
Загрузка ...
|
|
| 48 | Х584.316.300.000 | ESTB-W штуцер |
Загрузка ...
|
|
| 49 | F250.880.020.290 | кольцо опорное |
Загрузка ...
|
|
| 50 | Х548.862.866.000 | резиновое кольцо |
Загрузка ...
|
|
| 51 | Х494.206.000.000 | пробка запорная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
