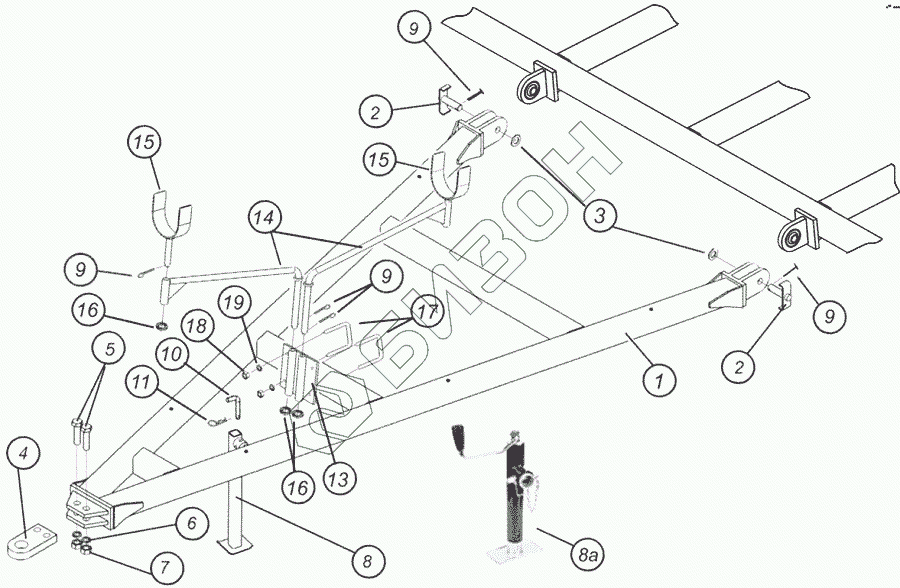

Графический каталог запасных частей к технике: Агро КУЗБАСС-А ПК-10,6. Передняя сцепка
1
2
2
3
4
5
6
7
8
8а
9
9
9
9
10
11
13
14
15
15
16
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1018407-01 | Сцепка |
Загрузка ...
|
|
| 2 | 1017062-01 | Палец |
Загрузка ...
|
|
| 3 | 1016950-01 | Шайба |
Загрузка ...
|
|
| 4 | 1026730-03 | Серьга |
Загрузка ...
|
|
| 5 | 1026731 | Болт |
Загрузка ...
|
|
| 6 | Шайба пружинная O30 мм | Шайба пружинная |
Загрузка ...
|
|
| 7 | Гайка М30 | Гайка |
Загрузка ...
|
|
| 8 | 7320-0308/000 | Опора откидная |
Загрузка ...
|
|
| 8а | TJ2020 2000 LB | Опорное приспособление |
Загрузка ...
|
|
| 9 | Шплинт O5х63 | Шплинт |
Загрузка ...
|
|
| 10 | 7320-0308/004 | Палец |
Загрузка ...
|
|
| 11 | 0100435 | Чека |
Загрузка ...
|
|
| 12 | НПК10.6-31.00.000 | Водило в сборе |
Загрузка ...
|
|
| 13 | НПК10.6-31.01.000 | Фланец крепления |
Загрузка ...
|
|
| 14 | НПК10.6-31.02.000 | Рычаг водила |
Загрузка ...
|
|
| 15 | НПК10.6-31.03.000 | Вилка в сборе |
Загрузка ...
|
|
| 16 | Шайба плоская O20 | Шайба плоская |
Загрузка ...
|
|
| 17 | 1023564-01 | Стремянка |
Загрузка ...
|
|
| 18 | Гайка М12 | Гайка |
Загрузка ...
|
|
| 19 | Шайба пружинная O12 | Шайба пружинная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
