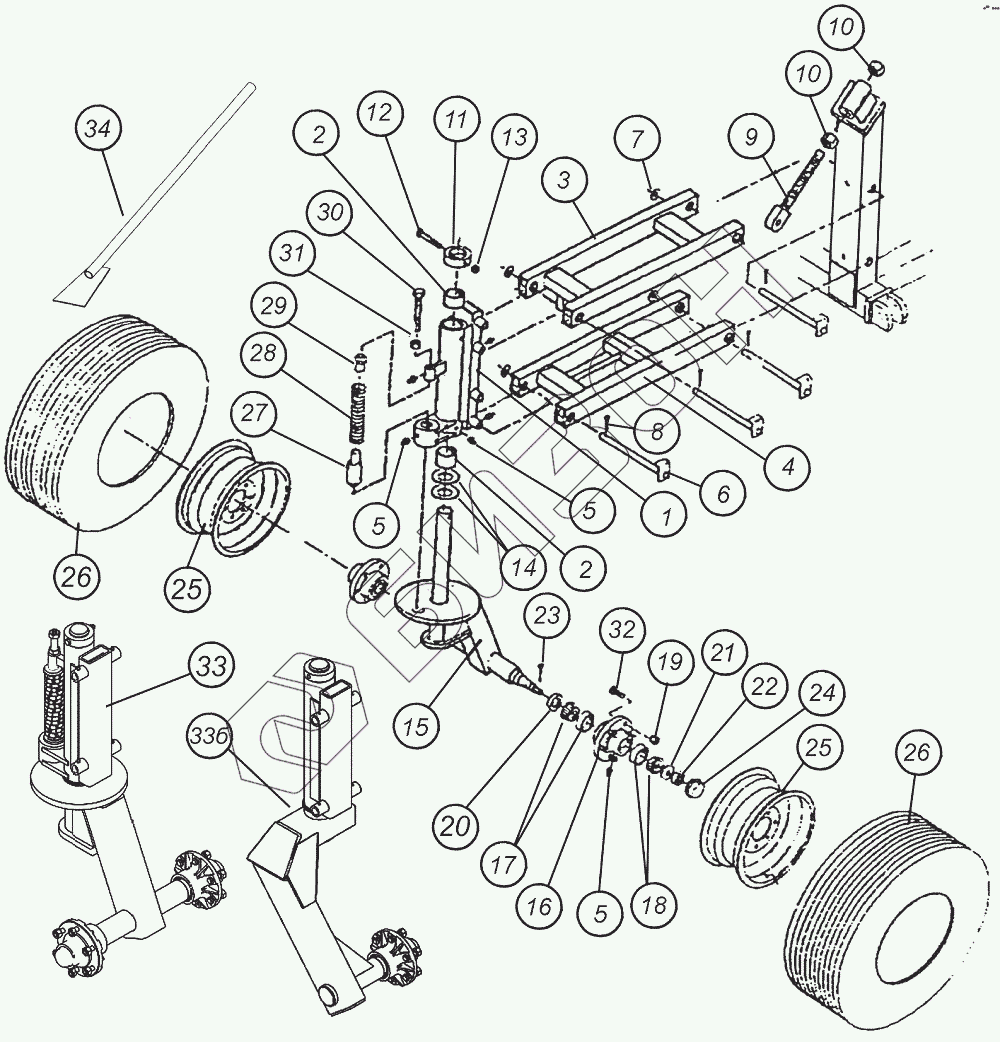

Графический каталог запасных частей к технике: Агро КУЗБАСС ПК-12,2. Передняя подвеска
1
2
2
3
4
5
5
5
6
7
8
9
10
10
11
12
13
13
14
15
16
17
17
17
17
18
18
18
18
19
19
20
21
22
22
23
24
24
25
25
25
25
25
25
25
25
25
26
26
26
26
26
26
27
28
29
30
31
32
32
33
33б
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1021049-04 | Корпус |
Загрузка ...
|
|
| 1а | 1017574-04 | Корпус |
Загрузка ...
|
|
| 1б | 2012-30.02.00.00 | Корпус |
Загрузка ...
|
|
| 2 | 1014163-04 | Втулка |
Загрузка ...
|
|
| 3 | 1026754-04 | Перекладина верхняя |
Загрузка ...
|
|
| 4 | 1018415-04 | Перекладина нижняя |
Загрузка ...
|
|
| 5 | Пресс-масленка 1.2.Ц 6 | Пресс-масленка |
Загрузка ...
|
|
| 6 | 1016941-01 | Палец |
Загрузка ...
|
|
| 7 | 1016663 | Шайба |
Загрузка ...
|
|
| 8 | Шплинт O5х63 | Шплинт |
Загрузка ...
|
|
| 9 | 1017152-04 | Болт регулировки глубины |
Загрузка ...
|
|
| 10 | 1014726 | Гайка |
Загрузка ...
|
|
| 11 | 1014161-04 | Фиксатор |
Загрузка ...
|
|
| 12 | Болт М12х115 мм | Болт |
Загрузка ...
|
|
| 13 | Гайка М12 | Гайка |
Загрузка ...
|
|
| 13 | Шайба пружинная O12 | Шайба пружинная |
Загрузка ...
|
|
| 14 | 1014154-04 | Шайба упорная |
Загрузка ...
|
|
| 15 | 1019726-04С | Жесткий узел двойной |
Загрузка ...
|
|
| 15а | 2012-30.01.00.00С | Жесткий узел одинарный |
Загрузка ...
|
|
| 16 | 1016174-04 | Ступица |
Загрузка ...
|
|
| 16а | 1016174-04 РН | Ступица |
Загрузка ...
|
|
| 16б | 61L6JA002 | Ступица |
Загрузка ...
|
|
| 17 | Подшипник внутренний 7208 | Подшипник внутренний |
Загрузка ...
|
|
| 17 | Подшипник внутренний 30208 | Подшипник внутренний |
Загрузка ...
|
|
| 17 | Подшипник внутренний 7209 | Подшипник внутренний |
Загрузка ...
|
|
| 17 | Подшипник внутренний 30209 | Подшипник внутренний |
Загрузка ...
|
|
| 18 | Подшипник наружный 7206 | Подшипник наружный |
Загрузка ...
|
|
| 18 | Подшипник наружный 30206 | Подшипник наружный |
Загрузка ...
|
|
| 18 | Подшипник внутренний 7206 | Подшипник внутренний |
Загрузка ...
|
|
| 18 | Подшипник внутренний 30206 | Подшипник внутренний |
Загрузка ...
|
|
| 19 | 1016177-04 | Гайка ступицы |
Загрузка ...
|
|
| 19 | 57318B4 | Гайка ступицы |
Загрузка ...
|
|
| 20 | Манжета- II.2-58х84-3 | Манжета |
Загрузка ...
|
|
| 20а | 7320-0309/00.000 | Манжета |
Загрузка ...
|
|
| 20б | 5410851 | Сальник ступицы |
Загрузка ...
|
|
| 20б | 5430851 | Манжета |
Загрузка ...
|
|
| 21 | 1012377-04 | Шайба |
Загрузка ...
|
|
| 22 | 1012376-04 | Гайка корончатая |
Загрузка ...
|
|
| 22 | 57527В1 | Гайка корончатая |
Загрузка ...
|
|
| 23 | Шплинт 5х40.019 | Шплинт |
Загрузка ...
|
|
| 24 | 1012374-04 | Колпак ступицы |
Загрузка ...
|
|
| 24 | 56106210 | Колпак ступицы |
Загрузка ...
|
|
| 25 | 1014152 | Диск опорного колеса |
Загрузка ...
|
|
| 25 | 519001502 | Обод |
Загрузка ...
|
|
| 25 | 519001502 | Обод |
Загрузка ...
|
|
| 26 | 1014151 | Колесо опорное с диском |
Загрузка ...
|
|
| 26 | VOLTYRE | Шина |
Загрузка ...
|
|
| 26 | VOLTYRE | Шина |
Загрузка ...
|
|
| 27 | 1018553-04 | Палец |
Загрузка ...
|
|
| 28 | 1014835-04 | Пружина-рессора |
Загрузка ...
|
|
| 29 | 1017569-04 | Узел контроля упругости |
Загрузка ...
|
|
| 30 | 1017589-04 | Регулирующий стержень |
Загрузка ...
|
|
| 31 | Контргайка М20 | Контргайка |
Загрузка ...
|
|
| 32 | 1016176-047 | Болт ступицы |
Загрузка ...
|
|
| 32 | 57118В1 | Болт ступицы |
Загрузка ...
|
|
| 33 | 1017583-04 | Узел жесткого двойного колеса |
Загрузка ...
|
|
| 33а | 1017583-04С | Узел жесткого двойного колеса |
Загрузка ...
|
|
| 33б | 2012-30.00.00.00С | Узел жесткого одинарного колеса |
Загрузка ...
|
|
| 34 | 1016681-09-01.000 | Чистик |
Загрузка ...
|
|
| 35а | S05006540000079 | Ступица с полуосью в сборе |
Загрузка ...
|
|
| 35б | S05006550000001 | Ступица с полуосью в сборе |
Загрузка ...
|
|
| 36а | А05006540000038 | Мост |
Загрузка ...
|
|
| 36б | A0506550000001 | Мост |
Загрузка ...
|
