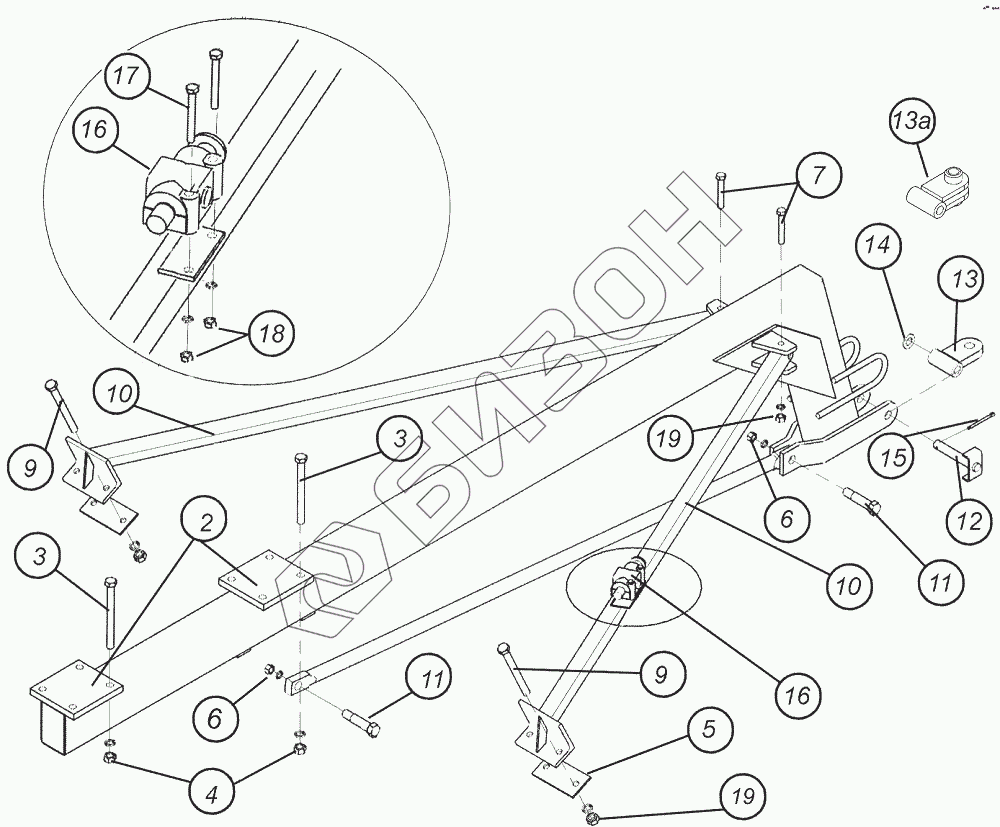

Графический каталог запасных частей к технике: Агро КУЗБАСС ПК-12,2. Задняя сцепка
2
3
3
4
4
5
6
6
6
6
6
6
7
9
9
10
10
11
11
12
13
13а
14
15
16
16
17
18
18
19
19
19
19
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1016681-09 | Сцепка задняя |
Загрузка ...
|
|
| 2 | 1014919 | Пластина |
Загрузка ...
|
|
| 3 | Болт М20х220 мм | Болт |
Загрузка ...
|
|
| 4 | Гайка М20 | Гайка |
Загрузка ...
|
|
| 4 | Шайба пружинная | Шайба пружинная |
Загрузка ...
|
|
| 5 | 1017180 | Пластина |
Загрузка ...
|
|
| 6 | Гайка М24 | Гайка |
Загрузка ...
|
|
| 6 | Шайба пружинная 24 | Шайба пружинная |
Загрузка ...
|
|
| 7 | Болт М16х105 | Болт |
Загрузка ...
|
|
| 8 | 1026887-09 | Штанга нижняя |
Загрузка ...
|
|
| 9 | 1018957 | Болт |
Загрузка ...
|
|
| 10 | 1023379-09-01 | Узел угловой штанги правый |
Загрузка ...
|
|
| 10а | 1023380-09-01 | Узел угловой штанги левый |
Загрузка ...
|
|
| 11 | Болт М24х90 | Болт |
Загрузка ...
|
|
| 12 | 1019734-01 | Палец |
Загрузка ...
|
|
| 13 | 1015144-09 | Серьга |
Загрузка ...
|
|
| 13а | 1015144-09-01 | Серьга |
Загрузка ...
|
|
| 14 | 1016663 | Шайба |
Загрузка ...
|
|
| 15 | Шплинт O5х63 | Шплинт |
Загрузка ...
|
|
| 16 | 1024240 | Кран-распределитель |
Загрузка ...
|
|
| 17 | Болт М8х50 | Болт |
Загрузка ...
|
|
| 18 | Гайка М8 | Гайка |
Загрузка ...
|
|
| 18 | Шайба пружинная 8 | Шайба пружинная |
Загрузка ...
|
|
| 19 | Гайка М16 | Гайка |
Загрузка ...
|
|
| 19 | Шайба пружинная 16 | Шайба пружинная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
