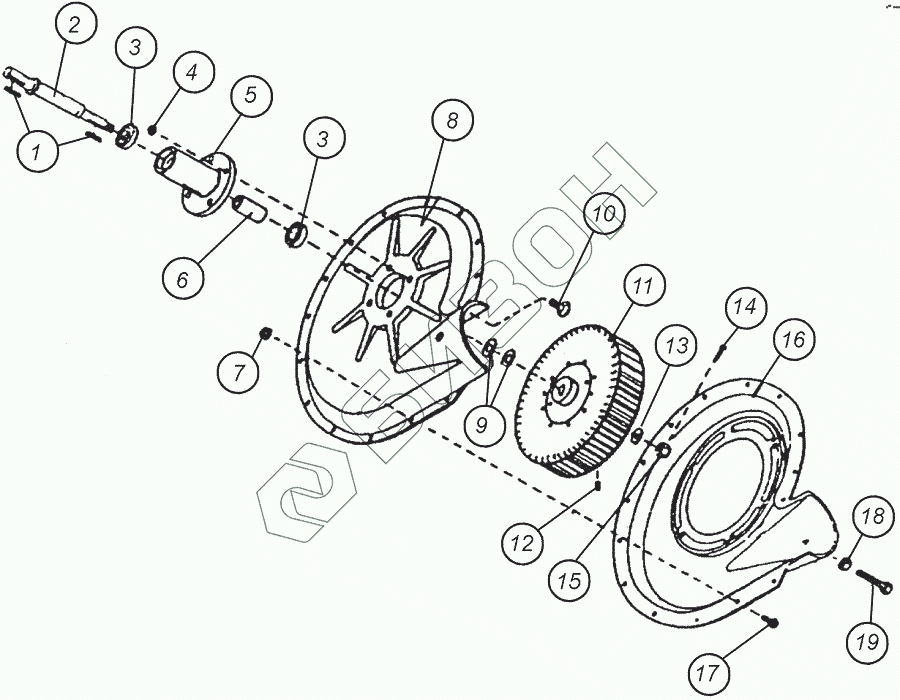

Графический каталог запасных частей к технике: Агро ТОМЬ ПК-10. Вентилятор 6"
1
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1сб | 1024764 | Вентилятор |
Загрузка ...
|
|
| 1 | 1015660 | Шпонка |
Загрузка ...
|
|
| 1 | 1020417.00.03 | Шпонка |
Загрузка ...
|
|
| 2 | 1016287 | Вал вентилятора |
Загрузка ...
|
|
| 2 | 1020417.00.01 | Вал вентилятора |
Загрузка ...
|
|
| 3 | 1016286 | Подшипник вентилятора |
Загрузка ...
|
|
| 4 | Гайка М12 | Гайка |
Загрузка ...
|
|
| 5 | 1016288 | Фланец |
Загрузка ...
|
|
| 6 | 1016536 | Втулка распорная |
Загрузка ...
|
|
| 7 | 1015656 | Гайка |
Загрузка ...
|
|
| 8 | 1015655 | Корпус вентилятора |
Загрузка ...
|
|
| 9 | 1016534 | Шайба |
Загрузка ...
|
|
| 10 | Болт М12х35 мм | Болт |
Загрузка ...
|
|
| 11 | 1016285 | Крыльчатка в сборе |
Загрузка ...
|
|
| 12 | 1016535 | Винт стопорный |
Загрузка ...
|
|
| 13 | Шайба плоская O20 мм | Шайба плоская |
Загрузка ...
|
|
| 14 | Шплинт O3,2х45 | Шплинт |
Загрузка ...
|
|
| 15 | 1016283 | Гайка корончатая |
Загрузка ...
|
|
| 16 | 1015650 | Корпус вентилятора |
Загрузка ...
|
|
| 17 | 1015646 | Болт |
Загрузка ...
|
|
| 18 | 1011097 | Гайка |
Загрузка ...
|
|
| 19 | 1023712 | Болт |
Загрузка ...
|
|
| 20 | 64405 | Подшипниковый узел вентилятора |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
