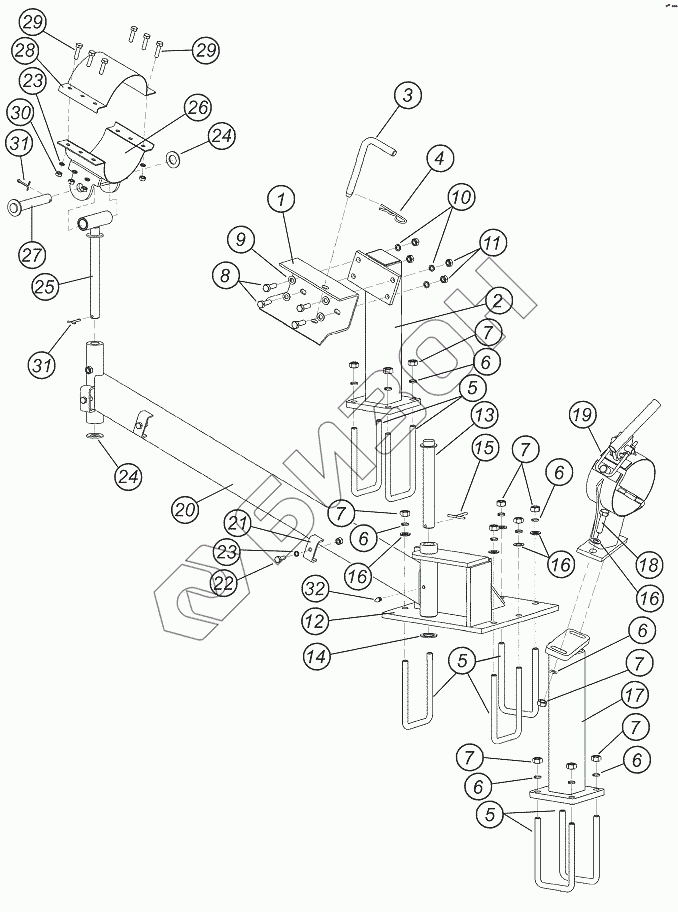

Графический каталог запасных частей к технике: Агро ТОМЬ ПК-5,1Б. Манипулятор шнека

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
5
5
6
6
6
6
6
6
7
7
7
7
7
7
8
9
10
11
12
13
14
15
16
16
16
17
18
19
20
21
22
23
23
24
24
25
26
27
28
29
29
30
31
31
32
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 Т389.00.00.22 Кронштейн
Загрузка ...
2 НПК 5,1-А51.04.01.000 Стойка шнека
Загрузка ...
3 Т389.00.00.44 Палец
Загрузка ...
4 0100435-02 Чека
Загрузка ...
5 НПК 10,6-50.00.00.002У Стремянка
Загрузка ...
6 Шайба пружинная O16мм Шайба пружинная
Загрузка ...
7 Гайка М16 Гайка
Загрузка ...
8 Болт М12х40мм Болт
Загрузка ...
9 Шайба плоская O12мм Шайба плоская
Загрузка ...
10 Шайба пружинная O12мм Шайба пружинная
Загрузка ...
11 Гайка М12 Гайка
Загрузка ...
12 НПК 5,1-А51.07.01.000 Кронштейн балки
Загрузка ...
13 Т389.35.90.00 Т Палец
Загрузка ...
14 Т389.35.90.02 Т Шайба
Загрузка ...
15 Шплинт O6,3х50 Шплинт
Загрузка ...
16 Шайба плоская O16мм Шайба плоская
Загрузка ...
17 НПК 5,1-А51.06.01.000 Стойка хомута
Загрузка ...
18 Болт М16х50мм Болт
Загрузка ...
19 Т389.35.30.00 Т Хомут в сборе
Загрузка ...
20 НПК 5,1-А51.05.01.000 Балка шнека
Загрузка ...
21 1024284-16 Кронштейн крепления шлангов
Загрузка ...
22 Болт М10х30мм Болт
Загрузка ...
23 Шайба пружинная O10мм Шайба пружинная
Загрузка ...
24 Т389.35.60.02 Т Шайба
Загрузка ...
25 Т389.35.60.00 Т Стойка
Загрузка ...
26 Т389.35.20.00 Т Узел зажима
Загрузка ...
27 Т389.35.80.00 Т Палец
Загрузка ...
28 Т389.35.10.00 Т Зажим
Загрузка ...
29 Болт М10х35 Болт
Загрузка ...
30 Гайка М10 Гайка
Загрузка ...
31 Шплинт O6,3х40 Шплинт
Загрузка ...
32 Маслёнка 1.2.Ц6 Маслёнка
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
