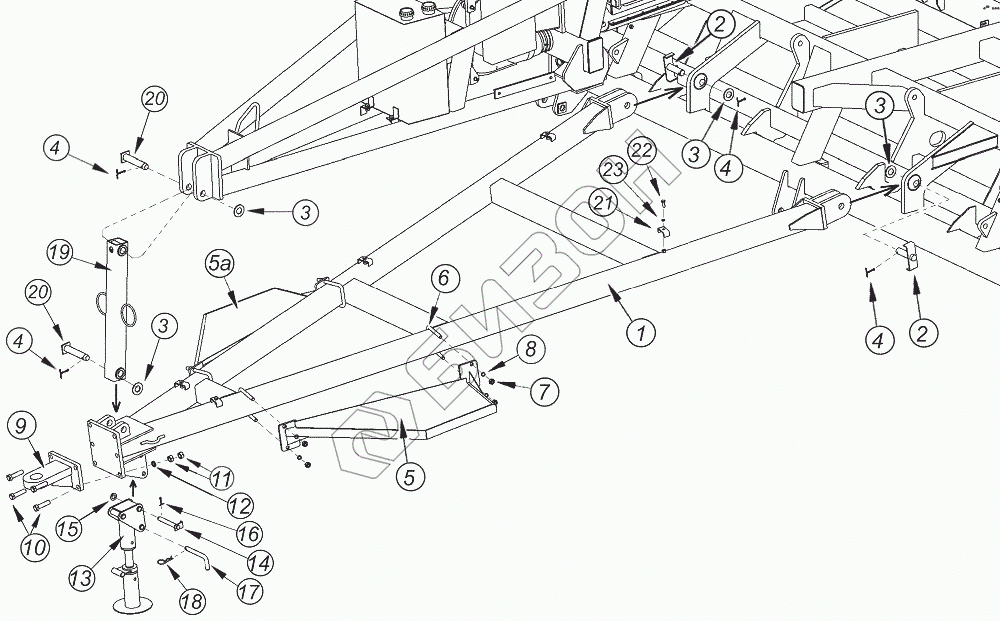

Графический каталог запасных частей к технике: Агро ТОМЬ ПК-5,1Б. Передняя сцепка
1
2
2
3
3
3
3
4
4
4
4
5
5а
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | НПК5.1-02.00.000 | Передняя сцепка |
Загрузка ...
|
|
| 2 | 1017062-01 | Палец |
Загрузка ...
|
|
| 3 | 1016950-01 | Шайба |
Загрузка ...
|
|
| 4 | Шплинт O6,3х50 | Шплинт |
Загрузка ...
|
|
| 5 | НПК5.1-А51.02.00.000 | Подножка правая |
Загрузка ...
|
|
| 5а | НПК5.1-А51.02.00.000-01 | Подножка левая |
Загрузка ...
|
|
| 6 | НПК10.6-50.00.003 У | Стремянка |
Загрузка ...
|
|
| 7 | Гайка М16 | Гайка |
Загрузка ...
|
|
| 8 | Шайба пружинная O16 мм | Шайба пружинная |
Загрузка ...
|
|
| 9 | 1612-03.00.00.00 | Кронштейн |
Загрузка ...
|
|
| 10 | Болт М20-6gх80.88.019 | Болт |
Загрузка ...
|
|
| 11 | Гайка М16 | Гайка |
Загрузка ...
|
|
| 11 | Контргайка М20-6H.8.019 | Контргайка |
Загрузка ...
|
|
| 12 | Шайба пружинная O20 мм | Шайба пружинная |
Загрузка ...
|
|
| 13 | 1612-А51.02.00.00 | Стойка стояночная |
Загрузка ...
|
|
| 14 | 1612-А51.03.00.00 | Палец |
Загрузка ...
|
|
| 15 | Шайба плоская O20 мм | Шайба плоская |
Загрузка ...
|
|
| 16 | Шплинт O5х40 | Шплинт |
Загрузка ...
|
|
| 17 | 1612-А51.00.00.02 | Стопорный палец |
Загрузка ...
|
|
| 18 | 0100435 | Чека |
Загрузка ...
|
|
| 19 | 1612-А51.01.00.00 | Стойка |
Загрузка ...
|
|
| 20 | 1612-А51.05.00.00-01 | Палец |
Загрузка ...
|
|
| 21 | 1024284-16 | Кронштейн крепления шлангов |
Загрузка ...
|
|
| 21а | 1024285-16 | Кронштейн крепления шлангов |
Загрузка ...
|
|
| 22 | Болт М10х30 | Болт |
Загрузка ...
|
|
| 23 | Шайба пружинная O10 | Шайба пружинная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
