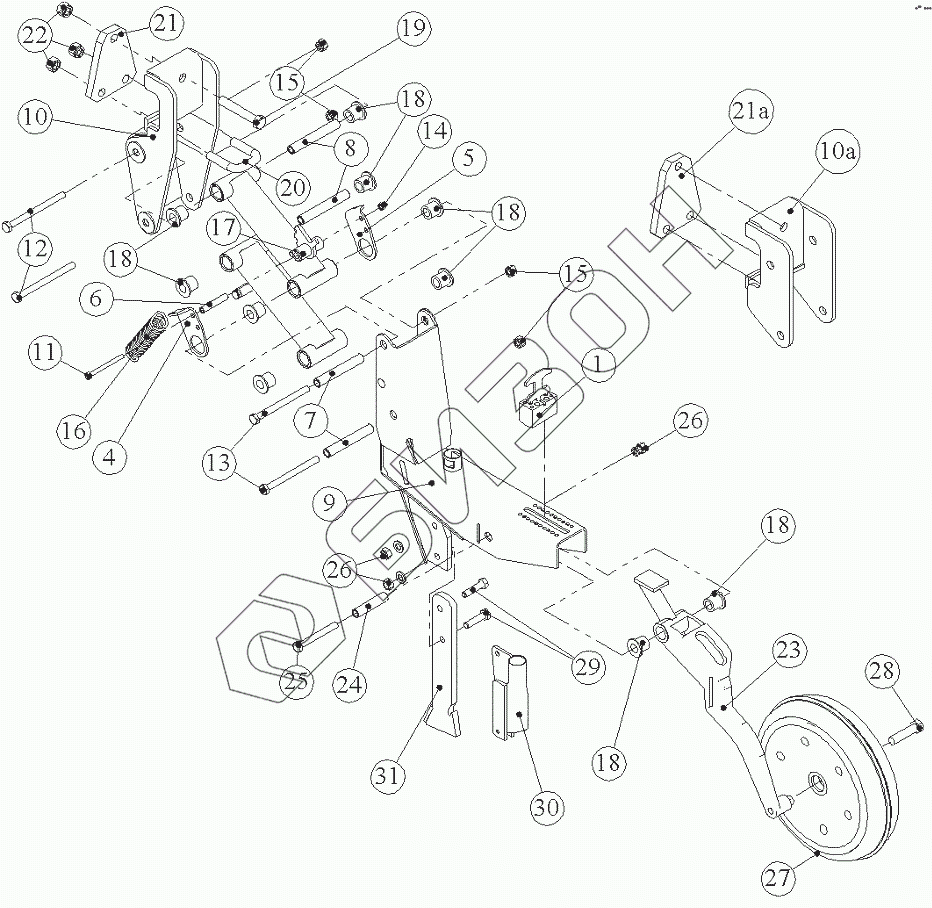

Графический каталог запасных частей к технике: Агро ТОМЬ ПК-6,3Б. Узел анкерного сошника
1
4
5
6
7
8
9
10
10а
11
12
13
14
14
15
15
15
15
15
15
16
17
18
18
18
18
18
19
20
21
21а
22
22
23
24
25
26
26
26
26
26
26
27
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | С10-19.00.000 | Упор |
Загрузка ...
|
|
| 2 | С10-13.01.000 | Рычаг верхний |
Загрузка ...
|
|
| 3 | С10-13.01.000-01 | Рычаг нижний |
Загрузка ...
|
|
| 4 | С10-00.00.001 | Кронштейн левый |
Загрузка ...
|
|
| 5 | С10-00.00.001-01 | Кронштейн правый |
Загрузка ...
|
|
| 6 | С10-00.00.004 | Втулка |
Загрузка ...
|
|
| 7 | С10-00.00.009-01 | Втулка |
Загрузка ...
|
|
| 8 | С10-00.00.009-02 | Втулка |
Загрузка ...
|
|
| 9 | С30-11.00.000 | Корпус |
Загрузка ...
|
|
| 10 | С30-22.00.000 | Кронштейн |
Загрузка ...
|
|
| 10а | С30-12.00.000 | Кронштейн |
Загрузка ...
|
|
| 11 | Болт М8х85 | Болт |
Загрузка ...
|
|
| 12 | Болт М12х1,25х150 | Болт |
Загрузка ...
|
|
| 13 | 15542021 | Болт |
Загрузка ...
|
|
| 14 | Гайка М8 | Гайка |
Загрузка ...
|
|
| 14 | Шайба пружинная | Шайба пружинная |
Загрузка ...
|
|
| 15 | 16105011 | Гайка |
Загрузка ...
|
|
| 15 | 16105011 | Гайка |
Загрузка ...
|
|
| 16 | С10-00.00.002 | Пружина |
Загрузка ...
|
|
| 17 | С10-16.00.000 | Фиксатор |
Загрузка ...
|
|
| 18 | С10-13.00.001 | Втулка |
Загрузка ...
|
|
| 19 | Болт М16х100 | Болт |
Загрузка ...
|
|
| 20 | С10-00.00.008 | Стремянка |
Загрузка ...
|
|
| 21 | С10-00.00.007 | Пластина |
Загрузка ...
|
|
| 21а | С30-00.00.007 | Пластина |
Загрузка ...
|
|
| 22 | Гайка М16 | Гайка |
Загрузка ...
|
|
| 22 | Шайба пружинная | Шайба пружинная |
Загрузка ...
|
|
| 23 | С10-14.00.001 | Коромысло |
Загрузка ...
|
|
| 24 | С10-00.00.009 | Втулка |
Загрузка ...
|
|
| 25 | Болт М12х100 | Болт |
Загрузка ...
|
|
| 26 | Гайка М12 | Гайка |
Загрузка ...
|
|
| 26 | Шайба пружинная | Шайба пружинная |
Загрузка ...
|
|
| 27 | 814-158С | Колесо прикатывающее |
Загрузка ...
|
|
| 27 | С10-08.00.000 | Колесо прикатывающее |
Загрузка ...
|
|
| 28 | Болт М16х65 | Болт |
Загрузка ...
|
|
| 29 | Болт М12х50 | Болт |
Загрузка ...
|
|
| 30 | СА32-04.00.00.000 | Сошник |
Загрузка ...
|
|
| 30а | СА32-04.00.00.000-01 | Сошник |
Загрузка ...
|
|
| 31 | С30-23.00.000 | Долото |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
