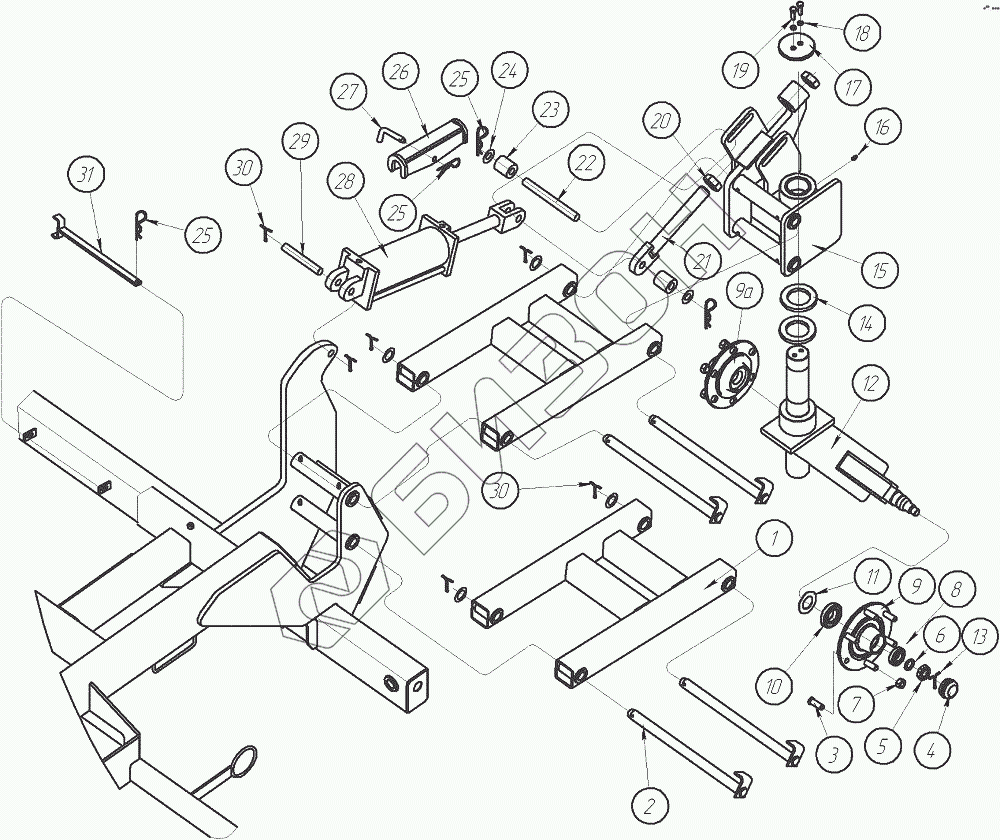

Графический каталог запасных частей к технике: Агро ТОМЬ ПК-6,3Б. Узел заднего колеса
1
2
3
4
5
7
7
8
9
9
9а
9а
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
25
26
27
28
29
30
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | НПК10.6-08.00.000М1 | Рамка |
Загрузка ...
|
|
| 2 | НПК10.6-20.00.000М1 | Палец |
Загрузка ...
|
|
| 3 | 57118B1 | Болт ступицы |
Загрузка ...
|
|
| 3а | 309F004 | Колесный болт |
Загрузка ...
|
|
| 4 | 56208001 | Крышка ступицы |
Загрузка ...
|
|
| 4а | 10213 | Крышка ступицы |
Загрузка ...
|
|
| 5 | 57539B1 | Гайка корончатая |
Загрузка ...
|
|
| 5а | Гайка корончатая М39х1 | Гайка корончатая |
Загрузка ...
|
|
| 7 | 57318В1 | Шайба пружинная конусная |
Загрузка ...
|
|
| 7 | 574181 | Шайба пружинная конусная |
Загрузка ...
|
|
| 7а | 312F010 | Гайка опорного колеса |
Загрузка ...
|
|
| 8 | 59130208 | Подшипник наружный |
Загрузка ...
|
|
| 8а | Подшипник наружный 7208 | Подшипник наружный |
Загрузка ...
|
|
| 8а | Подшипник наружный 30208 | Подшипник наружный |
Загрузка ...
|
|
| 9 | 61L6LA003 | Ступица |
Загрузка ...
|
|
| 9 | Ступица | Ступица |
Загрузка ...
|
|
| 9а | А60LR600002 | Ступица в сборе |
Загрузка ...
|
|
| 9а | ABV60 | Ступица в сборе |
Загрузка ...
|
|
| 10 | 59130211 | Подшипник внутренний |
Загрузка ...
|
|
| 10а | Подшипник внутренний 7211 | Подшипник внутренний |
Загрузка ...
|
|
| 10а | Подшипник внутренний 30211 | Подшипник внутренний |
Загрузка ...
|
|
| 11 | 5471001 | Манжета |
Загрузка ...
|
|
| 11а | 5411001 | Манжета |
Загрузка ...
|
|
| 12 | НПК10.6-06.01.000М1 | Стойка |
Загрузка ...
|
|
| 13 | Шплинт O8х60 | Шплинт |
Загрузка ...
|
|
| 14 | НПК10.6-06.00.001 | Шайба |
Загрузка ...
|
|
| 15 | НПК10.6-06.02.000М1 | Кулак |
Загрузка ...
|
|
| 16 | Пресс-масленка 1.2.Ц6 | Пресс-масленка |
Загрузка ...
|
|
| 17 | НПК10.6-06.00.002 | Шайба |
Загрузка ...
|
|
| 18 | Шайба пружинная O12 | Шайба пружинная |
Загрузка ...
|
|
| 19 | Болт М12х40 | Болт |
Загрузка ...
|
|
| 20 | 1014726-01 | Гайка |
Загрузка ...
|
|
| 21 | НПК10.6-06.03.000 | Болт регулировки глубины |
Загрузка ...
|
|
| 22 | НПК10.6-00.00.010 | Ось |
Загрузка ...
|
|
| 23 | НПК10.6-00.00.011-03 | Втулка распорная |
Загрузка ...
|
|
| 24 | 1016663-01 | Шайба |
Загрузка ...
|
|
| 25 | 0100435-02 | Чека |
Загрузка ...
|
|
| 26 | НПК10.6-14.00.000 | Упор транспортный задний |
Загрузка ...
|
|
| 27 | 7320-0308.004 | Палец стопорный |
Загрузка ...
|
|
| 28 | 810-333С | Гидроцилиндр |
Загрузка ...
|
|
| 29 | Палец O25,4х100 | Палец |
Загрузка ...
|
|
| 30 | Шплинт O6,3х50 | Шплинт |
Загрузка ...
|
|
| 31 | НПК 10.6-25.00.000-01 | Ключ фиксатора |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
