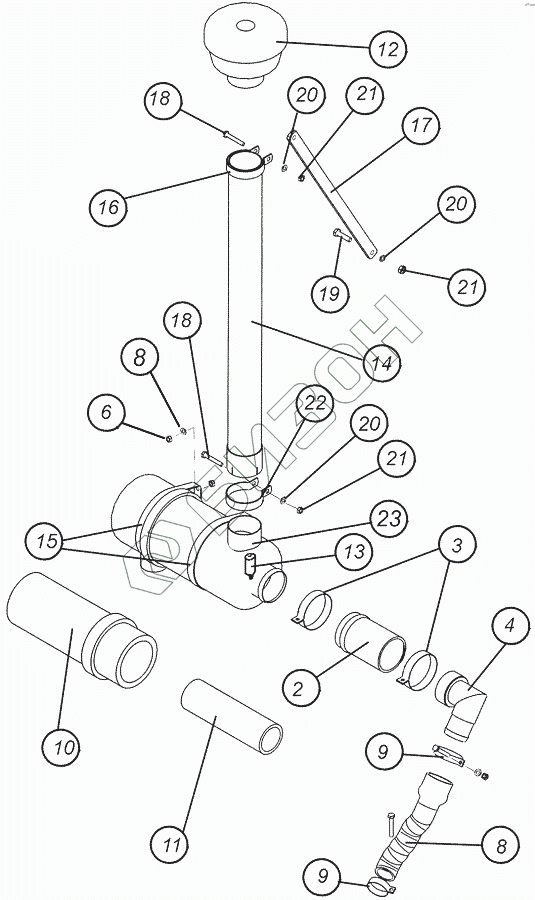

Графический каталог запасных частей к технике: Агро ТОМЬ ПК-6,3Б. Воздухоочиститель
2
3
4
6
8
8
9
9
10
11
12
13
14
15
16
17
18
18
19
20
20
20
21
21
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1015328 | Воздухоочиститель в сборе |
Загрузка ...
|
|
| 2 | 1014880 | Патрубок |
Загрузка ...
|
|
| 3 | 1014914 | Хомут |
Загрузка ...
|
|
| 4 | 1014891-00.00 | Воздуховод в сборе |
Загрузка ...
|
|
| 6 | Шайба пружинная O8 | Шайба пружинная |
Загрузка ...
|
|
| 7 | Гайка М8 | Гайка |
Загрузка ...
|
|
| 8 | 1014898 | Шланг радиаторный |
Загрузка ...
|
|
| 9 | 1014897 | Хомут |
Загрузка ...
|
|
| 10 | 1013233 | Фильтрующий элемент внешний |
Загрузка ...
|
|
| 11 | 1014900 | Фильтрующий элемент внутренний |
Загрузка ...
|
|
| 12 | 1014899 | Фильтр предварительной очистки |
Загрузка ...
|
|
| 12а | А53.21.000 | Фильтр предварительной очистки |
Загрузка ...
|
|
| 13 | 1013282 | Сигнализатор засоренности |
Загрузка ...
|
|
| 14 | Т389.00.24.00-01 | Труба-удлинитель |
Загрузка ...
|
|
| 14а | Т389.00.24.00-01-01 | Труба-удлинитель |
Загрузка ...
|
|
| 15 | Т389.00.15.00 | Хомут воздухоочистителя |
Загрузка ...
|
|
| 16 | Т389.00.24.03-01 | Хомут |
Загрузка ...
|
|
| 17 | Т389.00.00.45 | Планка |
Загрузка ...
|
|
| 18 | Болт М8х55 мм | Болт |
Загрузка ...
|
|
| 19 | Болт М8х25 мм | Болт |
Загрузка ...
|
|
| 20 | Шайба пружинная O8 | Шайба пружинная |
Загрузка ...
|
|
| 21 | Гайка М8 | Гайка |
Загрузка ...
|
|
| 22 | Т389.00.24.04-01 | Хомут |
Загрузка ...
|
|
| 23 | 1013968 | Корпус воздухоочистителя |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
