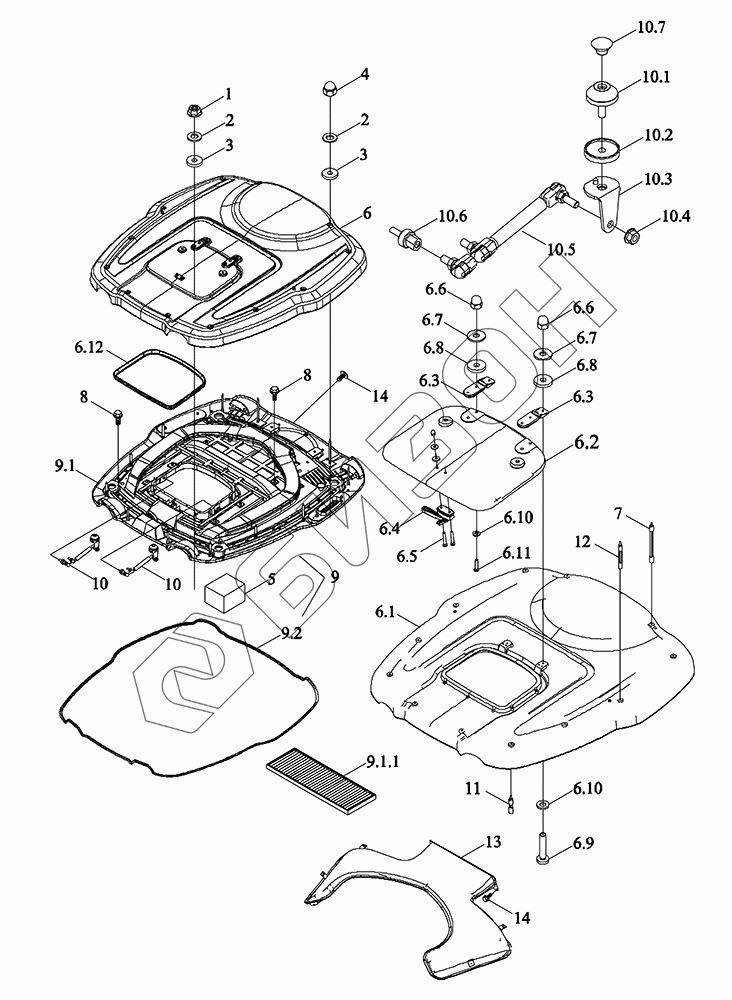

Графический каталог запасных частей к технике: АГРОМАШ-L TD904. Крыша кабины в сборе
TM5D451170000K
TS06453015000K
1
2
2
3
4
5
6
6.1
6.2
6.3
6.3
6.4
6.5
6.6
6.6
6.7
6.7
6.8
6.8
6.9
6.10
6.10
6.11
6.12
7
8
8
9
9.1
9.1.1
9.2
10
10
10.1
10.2
10.3
10.4
10.5
10.6
10.7
11
12
13
14
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D451170000K | TM5D451170000K | Кабина в сборе |
Загрузка ...
|
|
| TS06453015000K | TS06453015000K | Крышка верхняя в сборе |
Загрузка ...
|
|
| 1 | GBT6177.1-M6-8-A2L | Гайка шестигранная фланцевая |
Загрузка ...
|
|
| 2 | GBT96.1-6-A3L | Шайба большая |
Загрузка ...
|
|
| 3 | TS06453015001 | Прокладка |
Загрузка ...
|
|
| 4 | GBT923-M6-A1-50 | Гайка колпачковая шестигранная |
Загрузка ...
|
|
| 5 | TS06453015010 | Губки |
Загрузка ...
|
|
| 6 | TS06453015100e | Крепление наружной крыши |
Загрузка ...
|
|
| 6.1 | TS06453015107b | Корпус наружной крыши |
Загрузка ...
|
|
| 6.2 | TS06453015101a | Корпус люка наружной крыши |
Загрузка ...
|
|
| 6.3 | TS06453015103 | Петля для открывания люка наружной крыши |
Загрузка ...
|
|
| 6.4 | TS06453015102 | Ручка крыши наружная |
Загрузка ...
|
|
| 6.5 | GBT818-M6X40-4.8-A2L | Винт с тарельчатой головкой и крестообразным шлицем |
Загрузка ...
|
|
| 6.6 | GBT923-M6-A1-50 | Гайка колпачковая шестигранная |
Загрузка ...
|
|
| 6.7 | GBT96.1-6-A3L | Шайба большая |
Загрузка ...
|
|
| 6.8 | TS06453015001 | Прокладка |
Загрузка ...
|
|
| 6.9 | GBT818-M6X20-4.8-A2L | Винт с тарельчатой головкой и крестообразным шлицем |
Загрузка ...
|
|
| 6.10 | GBT97.1-6-A3L | Шайба плоская |
Загрузка ...
|
|
| 6.11 | GBT818-M6X30-4.8-A2L | Винт с тарельчатой головкой и крестообразным шлицем |
Загрузка ...
|
|
| 6.12 | TS06453015400 | Уплотнитель люка |
Загрузка ...
|
|
| 7 | TS06453015204 | Крыша внутренняя соединит с болтом-2 |
Загрузка ...
|
|
| 8 | GBT5789-M6X20-8.8-A2L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 9 | TS06453015202d | Крыша внутренняя в сборе |
Загрузка ...
|
|
| 9.1 | TS06453015200d | Элемент составной внутренней крыши с кондиционером |
Загрузка ...
|
|
| 9.1.1 | TS06453015207a | Фильтроэлемент выхода наружного циркуляционного воздуха |
Загрузка ...
|
|
| 9.2 | TS06453015501 | Лента уплотнительная верхней крышки в сборе |
Загрузка ...
|
|
| 10 | TS06453015600K | Узел крепления газовой пружины |
Загрузка ...
|
|
| 10.1 | TS04451013106 | Болт литой |
Загрузка ...
|
|
| 10.2 | TS06453015605 | Подушка внешняя крепежной втулки |
Загрузка ...
|
|
| 10.3 | TS06453015607 | Сварка монтажного кронштейна |
Загрузка ...
|
|
| 10.4 | GBT6177.1-M8-10-A2L | Гайка шестигранная фланцевая |
Загрузка ...
|
|
| 10.5 | TS06453015601K | Пружина газовая |
Загрузка ...
|
|
| 10.6 | TS06453015602 | Основание монтажное I |
Загрузка ...
|
|
| 10.7 | TS04451013109 | Заглушка пластмассового болта |
Загрузка ...
|
|
| 11 | TS06453015205 | Крыша внутренняя соединит с болтом-3 |
Загрузка ...
|
|
| 12 | TS06453015203 | Крыша внутренняя соединит с болтом-1 |
Загрузка ...
|
|
| 13 | TS06453015320a | Воздуховод нижний в сборе |
Загрузка ...
|
|
| 14 | GBT5789-M6X12-8.8-A2L | Болт шестигранный фланцевый |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
