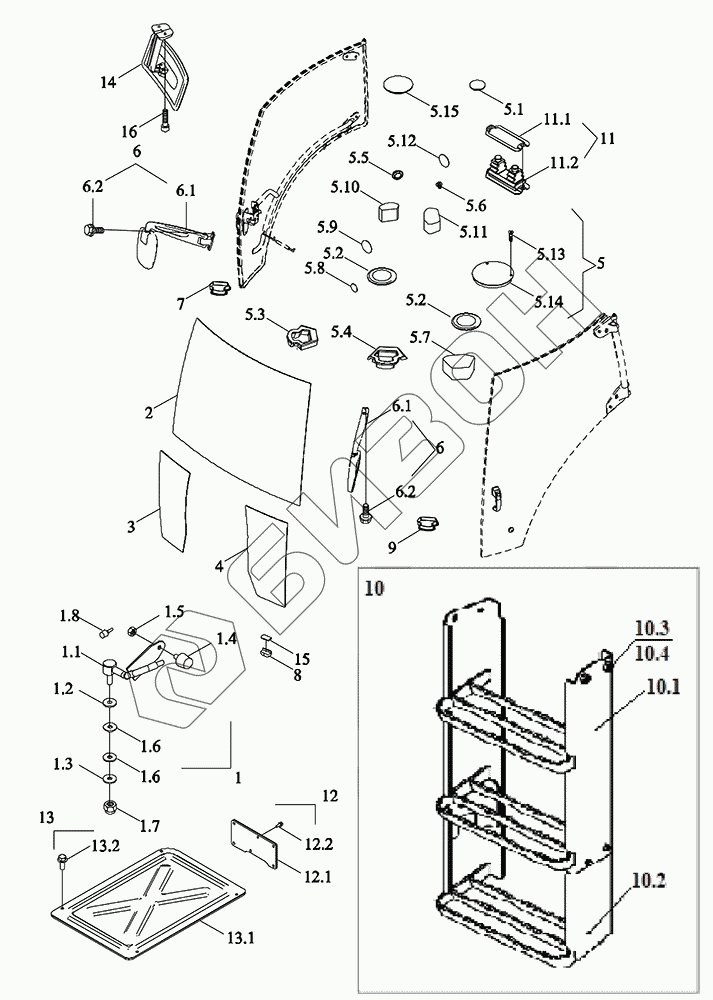

Графический каталог запасных частей к технике: АГРОМАШ-L TD904. Остекление переднее, лестница, зеркало, комплектующие

Тип техники

Марка

Модель

Схема

1.1

1.2

1.3

1.4

1.5

1.6

1.7

1.8

5.1

5.2

5.3

5.4

5.5

5.6

5.7

5.8

5.9

5.10

5.11

5.12

5.13

5.14

5.15

6.1

6.2

10.1

10.2

10.3

10.4

11.1

11.2

12.1

12.2

13.1

13.2

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TM5D451170000K	TM5D451170000K	Кабина в сборе	Загрузка ...
TS06451020002	TS06451020002	Крепление кабины в сборе	Загрузка ...
1	TM5Q451072010	Стойка левая полуоткрытая опорная в сборе	Загрузка ...
1.1	TS04451012101	Элемент сварной левого полуоткрытого кронштейна	Загрузка ...
1.2	TS04451012127	Втулки нейлоновые	Загрузка ...
1.3	TS04451012128	Шайбы нейлоновые	Загрузка ...
1.4	TS04451012130	Блок ограничительный в сборе	Загрузка ...
1.5	GBT6170-M10-8-A3L	Гайка шестигранная типа 1	Загрузка ...
1.6	GBT96.1-10-A3L	Шайба большая	Загрузка ...
1.7	GBT889.1-M10-8-A3L	Контргайки (тип 1 неметаллическая вставка шестиугольной)	Загрузка ...
1.8	TM5Q451072001	Блок ограничительный в сборе	Загрузка ...
2	TX1S451030010K	Экран ветровой	Загрузка ...
3	TX1S451030011K	Стекло правое переднее нижнее оконное	Загрузка ...
4	TX1S451030012K	Стекло левое переднее нижнее оконное	Загрузка ...
5	TS06451019000	Уплотнитель кабины в сборе	Загрузка ...
5.1	TS04451049002	Заглушка 25X1.5	Загрузка ...
5.2	GV05709020040	Кольцо для прохождения проводов	Загрузка ...
5.3	TS06451019008	Заглушка правая передняя резиновая	Загрузка ...
5.4	TS06451019007	Заглушка левая передняя резиновая	Загрузка ...
5.5	TS04451010020	Заглушка	Загрузка ...
5.6	TS04451010030	Заглушка	Загрузка ...
5.7	TS06451049012	Хлопок передний нижний уплотнительный стойки	Загрузка ...
5.8	QLWZL002-20X1.0	Заплатка 3M	Загрузка ...
5.9	QLWZL002-35X1.0	Заплатка 3M	Загрузка ...
5.10	TS06451049011	Хлопок стойки короткий уплотнительный	Загрузка ...
5.11	TS06451049010	Хлопок стойки длительный уплотнительный	Загрузка ...
5.12	QLWZL002-60X1.5	Заплатка 3M	Загрузка ...
5.13	GBT819.1-M6X16-4.8- A2L	Винт с потайной головкой и крестообразным шлицем	Загрузка ...
5.14	TS06451012022	Крышка смотрового окна датчика масляного бака	Загрузка ...
5.15	TS04451049001	Заглушка 55X1.5	Загрузка ...
6	TS06451018101	Зеркало заднего вида левое в сборе	Загрузка ...
6.1	TS06451018100	Зеркало заднего вида левое в сборе	Загрузка ...
6.2	GBT16674.1-M8X25-8.8- A2L	Болт шестигранный фланцевый	Загрузка ...
7	TS06811010009	Кольцо защитное -2	Загрузка ...
8	TS06451011274	Прокладка стекла опорная	Загрузка ...
9	TS06811010008	Кольцо защитное -1	Загрузка ...
10	90ТК.45.200	Лестница (3 ступени)	Загрузка ...
10.1	90ТК.45.201	Лестница (2 ступени)	Загрузка ...
10.2	90ТК.45.202	Ступень дополнительная	Загрузка ...
10.3	M8-6gx20.88.019 ГОСТ 7796-70	Болт	Загрузка ...
10.4	8Т 65Г.019 ГОСТ 6402-70	Шайба	Загрузка ...
11	TS04451010040	Кожух защитный ручки подъемника в сборе	Загрузка ...
11.1	TS04451010043	Пластина прижимная защитного кожуха	Загрузка ...
11.2	TS04451010041	Кожух защитный рычага подъемника	Загрузка ...
12	TS06451011400	Крышка нижней дополнительной пластины передней панели в сборе	Загрузка ...
12.1	TS06451011401	Подставка крышки нижней дополнительной пластины передней панели в сборе	Загрузка ...
12.2	GBT5789-M6X16-8.8-A2L	Болт шестигранный фланцевый	Загрузка ...
13	TS06451012800	Крышка смотровая коробки передач в сборе	Загрузка ...
13.1	TS06451012801	Подставка смотровой крышки коробки передач в сборе	Загрузка ...
13.2	GBT5789-M6X16-8.8-A2L	Болт шестигранный фланцевый	Загрузка ...
14	TM5D451012001K	Подставка зеркала заднего вида в сборе	Загрузка ...
15	TS04451010051	Прокладка стекла регулирующая	Загрузка ...
16	GBT70.1-M6X20-8.8-A2L	Винт с цилиндрической головкой и внутренним шестигранником	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
