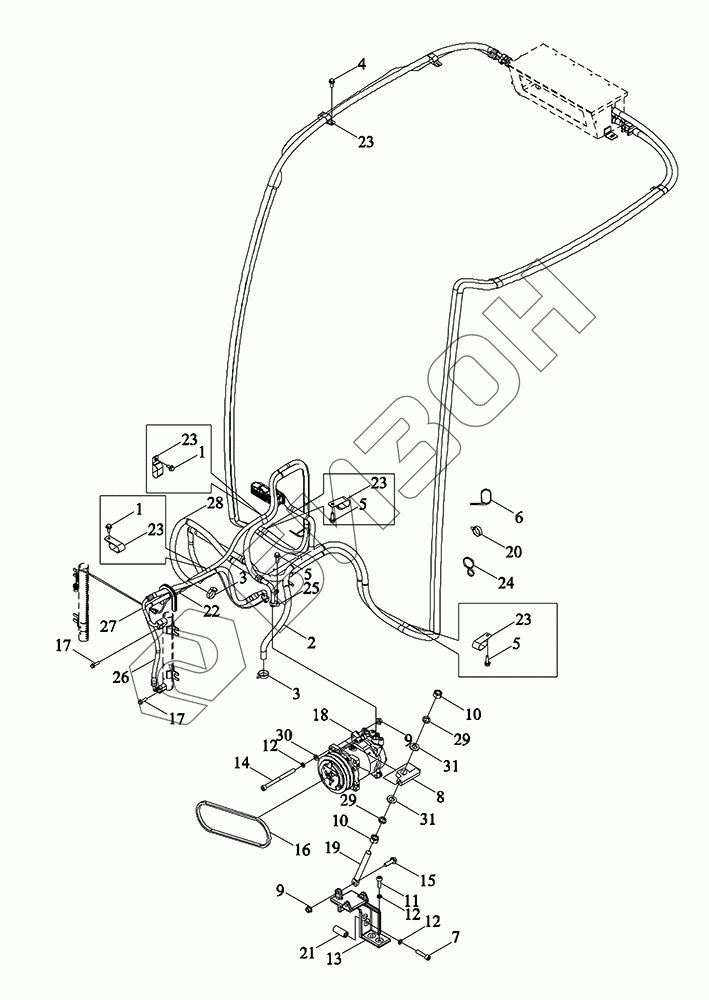

Графический каталог запасных частей к технике: АГРОМАШ-L TD904. Система кондиционирования воздуха - Деталь двигателя
1
1
2
3
3
4
5
5
5
6
7
8
9
9
10
10
11
12
12
12
13
14
15
16
17
17
18
19
20
21
22
23
23
23
23
23
24
25
26
27
28
29
29
30
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D812100000K | TM5D812100000K | Система кондиционирования воздуха - Деталь двигателя |
Загрузка ...
|
|
| 1 | GBT5789-M8X16-8.8-A2L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 2 | TG4S811090004 | Труба двигателя отводящая |
Загрузка ...
|
|
| 3 | Q67525 | Хомут шланговый червячного типа А |
Загрузка ...
|
|
| 4 | GBT5789-M8X20-8.8-A2L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 5 | GBT5789-M8X25-8.8-A2L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 6 | Q67405200 | Пластмассовая крепежная |
Загрузка ...
|
|
| 7 | GBT70.1-M10X80-10.9 | Винт с цилиндрической головкой и внутренним шестигранником |
Загрузка ...
|
|
| 8 | TP4A812100005 | Седло растягивающее |
Загрузка ...
|
|
| 9 | GBT6177.1-M10-10-A3L | Гайка шестигранная фланцевая |
Загрузка ...
|
|
| 10 | GBT6170-M16-10-A3L | Гайка шестигранная типа 1 |
Загрузка ...
|
|
| 11 | GBT70.1-M10X30-10.9- A3L | Винт с цилиндрической головкой и внутренним шестигранником |
Загрузка ...
|
|
| 12 | GBT93-10-A3L | Шайба стандартная пружинная |
Загрузка ...
|
|
| 13 | TM5X812020001K | Отливка опорной стойки компрессора |
Загрузка ...
|
|
| 14 | GBT70.1-M10X135-10.9- A3L | Винт с цилиндрической головкой и внутренним шестигранником |
Загрузка ...
|
|
| 15 | GBT5789-M10X35-10.9- A2L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 16 | TA3C812050001 | Ремень |
Загрузка ...
|
|
| 17 | GBT5789-M6X25-8.8-A2L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 18 | TG4S812060009a | Компрессор в сборе |
Загрузка ...
|
|
| 19 | TR2S812020010 | Тяга |
Загрузка ...
|
|
| 20 | 3203505D9-L | Стяжка |
Загрузка ...
|
|
| 21 | TM5X812020002K | Втулка опорная |
Загрузка ...
|
|
| 22 | TD1S481040013K | Жгут осушителя кондиционера |
Загрузка ...
|
|
| 23 | TS06811010007 | Скоба крепёжная |
Загрузка ...
|
|
| 24 | TG3S488010002 | Стяжка с двойным зажимным патроном |
Загрузка ...
|
|
| 25 | TM5X812020004K | Трубопровод комбинированный пропаривания-пресса |
Загрузка ...
|
|
| 26 | TD1S812050002K | Трубопровод комбинированный хранения-пропаривания |
Загрузка ...
|
|
| 27 | TM5D812100005K | Трубопровод комбинированный пресса-охлаждения |
Загрузка ...
|
|
| 28 | TM5X812020003K | Труба двигателя выпускная |
Загрузка ...
|
|
| 29 | GBT93-16-A3L | Шайба стандартная пружинная |
Загрузка ...
|
|
| 30 | GBT97.1-10-A3L | Шайба плоская |
Загрузка ...
|
|
| 31 | GBT97.1-16-A3L | Шайба плоская |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
