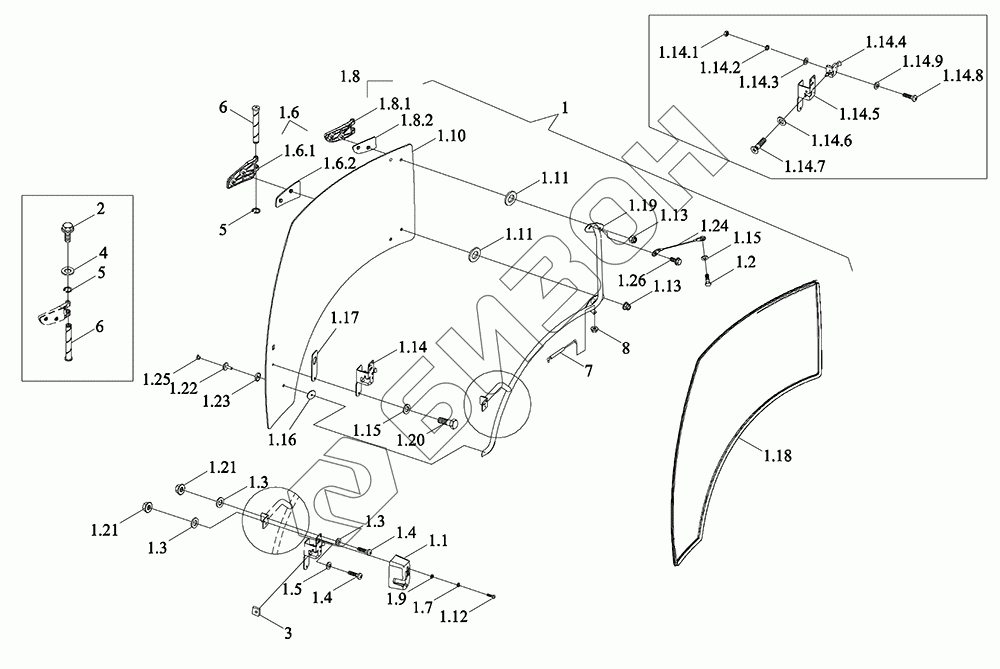

Графический каталог запасных частей к технике: АГРОМАШ -L АГРОМАШ-L TD904. Дверь правая

Тип техники

Марка

Модель

Схема

1.1

1.2

1.3

1.4

1.5

1.6

1.6.1

1.6.2

1.7

1.8

1.8.1

1.8.2

1.9

1.10

1.11

1.12

1.13

1.14

1.14.1

1.14.2

1.14.3

1.14.4

1.14.2

1.14.6

1.14.7

1.14.8

1.14.9

1.15

1.16

1.17

1.18

1.19

1.20

1.21

1.22

1.23

1.24

1.25

1.26

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TM5D451170000K	TM5D451170000K	Кабина в сборе	Загрузка ...
TS06451020002	TS06451020002	Крепление кабины в сборе	Загрузка ...
TX1S451030019K	TX1S451030019K	Дверь правая в сборе	Загрузка ...
1	TX1S451030020K	Дверь правая в сборе	Загрузка ...
1.1	TS06451014230	Кожух замка правой двери	Загрузка ...
1.2	GBT5783-M6X16-8.8-A2L	Болты с шестигранной головкой	Загрузка ...
1.3	GBT97.1-8-A3L	Шайба плоская	Загрузка ...
1.4	GBT818-M8X30-4.8-A2L	Винт с тарельчатой головкой и крестообразным шлицем	Загрузка ...
1.5	GBT96.1-8-A3L	Шайба большая	Загрузка ...
1.6	TS04451044224b	Узел подачи петли правой двери нижний	Загрузка ...
1.6.1	TS04451044222b	Петля правой двери нижняя	Загрузка ...
1.6.2	TS04451044112	Накладка петли правой двери нижняя внешняя резиновая	Загрузка ...
1.7	GBT93-6-A3L	Шайба стандартная пружинная	Загрузка ...
1.8	TS04451044223a	Узел подачи петли правой двери верхний	Загрузка ...
1.8.1	TS04451044221a	Петля правой двери верхняя	Загрузка ...
1.8.2	TS04451044111	Уплотнитель наружный петли левой двери нижний	Загрузка ...
1.9	GBT97.1-6-A3L	Шайба плоская	Загрузка ...
1.10	TX1S451030021K	Стекло правой двери	Загрузка ...
1.11	TS04451043110	Уплотнитель внутренний дверной петли	Загрузка ...
1.12	GBT818-M6X16-4.8-A2L	Винт с тарельчатой головкой и крестообразным шлицем	Загрузка ...
1.13	GBT6183.1-M8-8-A2L	Контргайки шестигранные фланцевые с неметаллической вставкой	Загрузка ...
1.14	TS06451014017	Узел поставки штифта дверной петли	Загрузка ...
1.14.1	GBT6170-M6-8-A2L	Гайка шестигранная типа 1	Загрузка ...
1.14.2	GBT93-6-A3L	Шайба стандартная пружинная	Загрузка ...
1.14.3	GBT97.1-6-A3L	Шайба плоская	Загрузка ...
1.14.4	TS06451014210	Корпус замка правой двери в сборе	Загрузка ...
1.14.2	TS06451014116	Кронштейн монтажный замка правой двери	Загрузка ...
1.14.6	GBT956.1-6	Шайба шоническая стопорная	Загрузка ...
1.14.7	GBT819.1-M6X16-4.8- A2L	Винт с потайной головкой и крестообразным шлицем	Загрузка ...
1.14.8	GBT818-M6X30-4.8-A2L	Винт с тарельчатой головкой и крестообразным шлицем	Загрузка ...
1.14.9	GBT96.1-6-A3L	Шайба большая	Загрузка ...
1.15	GBT96.1-6-A3L	Шайба большая	Загрузка ...
1.16	TS06451013121	Уплотнитель внутренний стекла двери	Загрузка ...
1.17	TS04451013001	Накладка кронштейна замка двери	Загрузка ...
1.18	TS06451013102	Лента уплотнительная двери	Загрузка ...
1.19	TC03451024103b	Сварной шов подлокотника правой двери	Загрузка ...
1.20	GBT5789-M6X35-8.8-A2L	Болт шестигранный фланцевый	Загрузка ...
1.21	GBT6177.1-M8-8-A2L	Гайка шестигранная фланцевая	Загрузка ...
1.22	TS04451013106	Болт литой	Загрузка ...
1.23	TD904.451C.2-10	Шайба стекла внешняя	Загрузка ...
1.24	TS04451023006b	Трос двери ограничительный	Загрузка ...
1.25	TS04451013109	Заглушка пластмассового болта	Загрузка ...
1.26	GBT5789-M6X12-8.8-A2L	Болт шестигранный фланцевый	Загрузка ...
2	GBT16674.1-M6X12-8.8- A2L	Болт шестигранный фланцевый	Загрузка ...
3	TS04451013002	Держатель гайки штифта замка двери	Загрузка ...
4	GBT96.1-6-A3L	Шайба большая	Загрузка ...
5	GBT896-12-A3L	Кольцо рожковое стопорное	Загрузка ...
6	TS06451013002a	Штифты дверных петель	Загрузка ...
7	TD2C451011001	Пружина дверная пневматическая (с вытяжным пазом)	Загрузка ...
8	GBT6177.1-M8-10-A2L	Гайка шестигранная фланцевая	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
