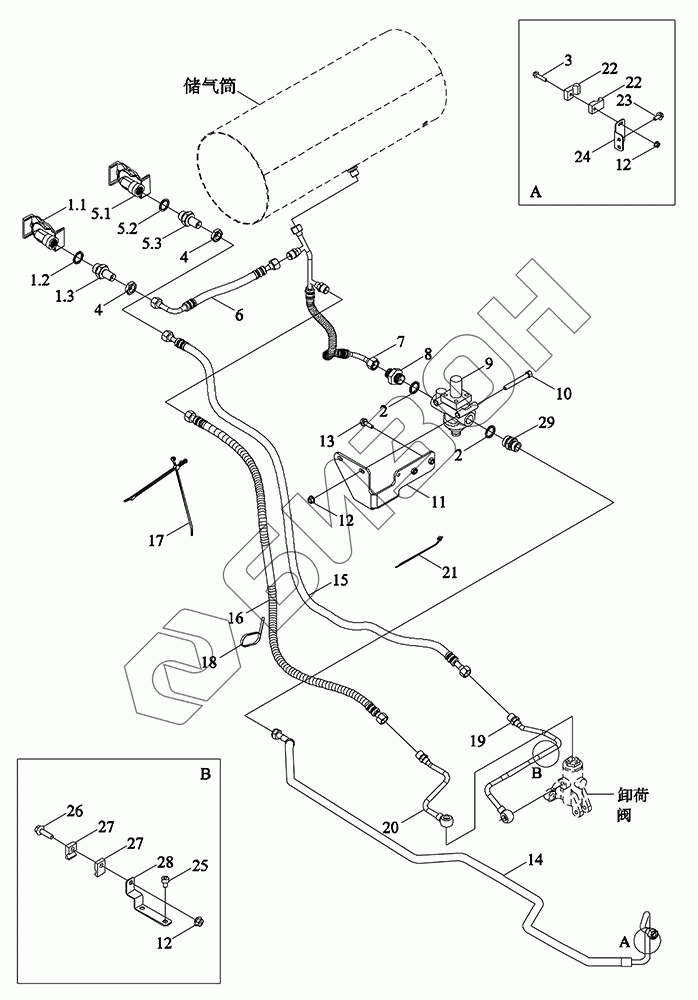

Графический каталог запасных частей к технике: АГРОМАШ -L АГРОМАШ-L TD904. Газопровод в сборе
1
1.1
1.2
1.3
2
2
3
4
4
5
5.1
5.2
5.3
6
7
8
9
10
11
12
12
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D803100000K | TM5D803100000K | Установка впускного трубопровода в сборе |
Загрузка ...
|
|
| 1 | TM7N803010039 | Элемент составной корпуса выходного соединения 1 |
Загрузка ...
|
|
| 1.1 | TS04803010011K | Муфта быстроразъемная с красной пылезащитной крышкой |
Загрузка ...
|
|
| 1.2 | JBT982-22 | Шайба комбинированная герметизирующая |
Загрузка ...
|
|
| 1.3 | FT800.80L.212 | Соединитель выходной |
Загрузка ...
|
|
| 2 | JBT982-22 | Шайба комбинированная герметизирующая |
Загрузка ...
|
|
| 3 | GBT5789-M8X40-8.8-A2L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 4 | GBT6173-M18X1.5-05- A3L | Гайки шестигранные тонкие |
Загрузка ...
|
|
| 5 | TM7N803010040 | Элемент составной корпуса выходного соединения 2 |
Загрузка ...
|
|
| 5.1 | TS04803010012K | Муфта быстроразъемная с желтой пылезащитной крышкой |
Загрузка ...
|
|
| 5.2 | JBT982-22 | Шайба комбинированная герметизирующая |
Загрузка ...
|
|
| 5.3 | FT800.80L.212 | Соединитель выходной |
Загрузка ...
|
|
| 6 | TD1S803030004K | Труба в сборе |
Загрузка ...
|
|
| 7 | TM5D803030003K | Сварка выпускной трубы разгрузочного клапана |
Загрузка ...
|
|
| 8 | FT700.80G.101 | Штуцер |
Загрузка ...
|
|
| 9 | TD800.803F.5 | Клапан регулирующий и разгрузочный в сборе |
Загрузка ...
|
|
| 10 | GBT5789-M8X75-8.8-A2L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 11 | TM5D803030001K | Сварка пластины установки разгрузочного клапана |
Загрузка ...
|
|
| 12 | GBT6177.1-M8-8-A2L | Гайка шестигранная фланцевая |
Загрузка ...
|
|
| 13 | GBT5789-M8X25-8.8-A2L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 14 | TM5D803100008K | Сварка впускной трубы разгрузочного клапана |
Загрузка ...
|
|
| 15 | TS06803010001K | Труба в сборе |
Загрузка ...
|
|
| 16 | TM5D803030010K | Элемент составной впускной трубы тормозного клапана |
Загрузка ...
|
|
| 17 | BZF0059-201 | Петля оградительная затяжная |
Загрузка ...
|
|
| 18 | Q67405200 | Пластмассовая крепежная |
Загрузка ...
|
|
| 19 | TD1S803030006K | Элемент сварной выпускной трубы |
Загрузка ...
|
|
| 20 | TM5D803030008K | Сварка впускной трубы тормозного клапана |
Загрузка ...
|
|
| 21 | BZF0059-001 | Петля затяжная с кнопкой |
Загрузка ...
|
|
| 22 | TH02402010062 | Зажим трубный с одним отверстием |
Загрузка ...
|
|
| 23 | GBT5789-M10X20-8.8- 2L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 24 | TM5X803130009a | Стойка опорная выпускной трубы воздушного насоса 2 |
Загрузка ...
|
|
| 25 | GBT70.1-M8X12-8.8-A2L | Винт с цилиндрической головкой и внутренним шестигранником |
Загрузка ...
|
|
| 26 | GBT5789-M8X30-8.8-A2L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 27 | TB454.40X-01 | Зажим трубный с одним отверстием |
Загрузка ...
|
|
| 28 | TM5D803100010K | Кронштейн трубного зажима |
Загрузка ...
|
|
| 29 | GBT3733-L18 | Деталь прямая переходная с зажимным кольцом |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
