Графический каталог запасных частей к технике: АГРОМАШ -L АГРОМАШ-L TD904. Интерьер 2

Тип техники

Марка

Модель

Схема

1.1

1.1.1

1.1.2

1.1.3

1.1.4

1.1.5

1.2

1.3

1.4

1.5

1.6

1.7

2.1

2.2

2.3

2.4

2.5

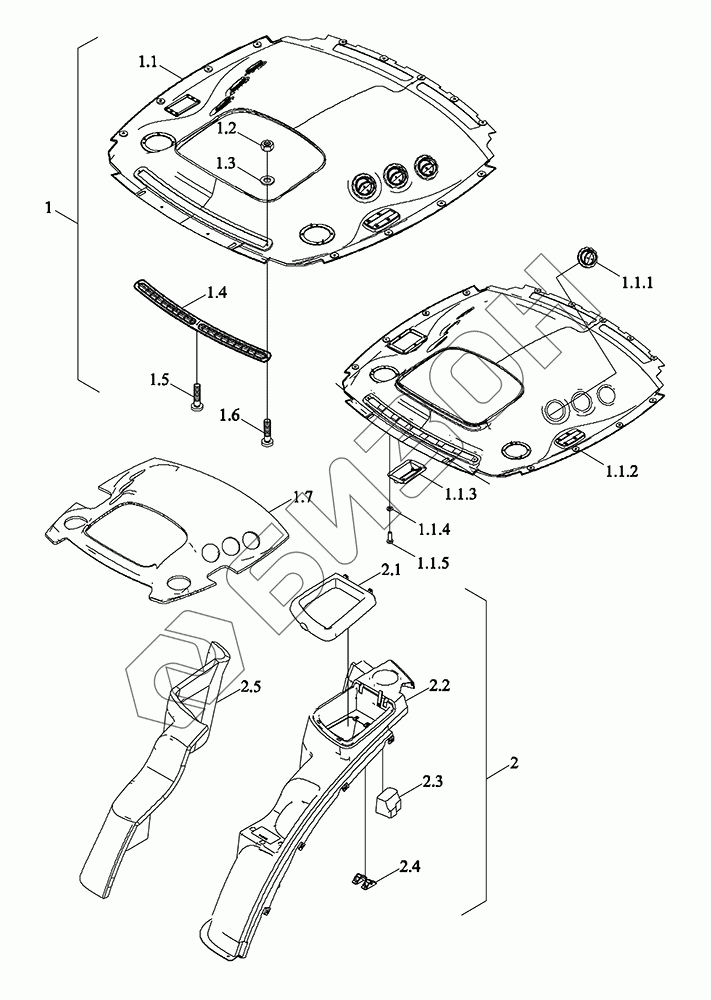

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TM5D453070000K	TM5D453070000K	Интерьер в сборе	Загрузка ...
1	TM5D453011000K	Отделка крыши в сборе	Загрузка ...
1.1	TN1S453020007K	Отделка верхняя внутренняя	Загрузка ...
1.1.1	GE401Y.33.2.1-03	Отверстие воздуховыпускное (I)	Загрузка ...
1.1.2	TN1S453020008K	Корпус верхнего интерьера	Загрузка ...
1.1.3	TS06453011005	Крепежная пластина панели управления кондиционером для установки верхней отделки салона	Загрузка ...
1.1.4	GBT97.1-5-A3L	Шайба плоская	Загрузка ...
1.1.5	GBT818-M5X16-4.8-A2L	Винт с тарельчатой головкой и крестообразным шлицем	Загрузка ...
1.2	GBT6170-M5-8-A2L	Гайка шестигранная типа 1	Загрузка ...
1.3	GBT96.1-5-A3L	Шайба большая	Загрузка ...
1.4	TS06453011002	Воздухоотводчик для размораживания	Загрузка ...
1.5	GBT818-M6X16-4.8-A2L	Винт с тарельчатой головкой и крестообразным шлицем	Загрузка ...
1.6	GBT818-M5X16-4.8-A2L	Винт с тарельчатой головкой и крестообразным шлицем	Загрузка ...
1.7	TM5D453011001K	Хлопок звукопоглощающий верхнего интерьера	Загрузка ...
2	TM6W453050001	Отделка внутренняя левого крыла в сборе	Загрузка ...
2.1	TS06453013103	Крышка ящика для хранения левого зрязезащитного крыла	Загрузка ...
2.2	TM6W453050002	Крыло левое зрязезащитное	Загрузка ...
2.3	TD2C453010003	Блок опорный	Загрузка ...
2.4	TS06453013104	Седло установки открытой крышки левого зрязезащитного крыла	Загрузка ...
2.5	TM5D453013101K	Хлопок звукопоглощающий интерьера левого зрязезащитного крыла	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
