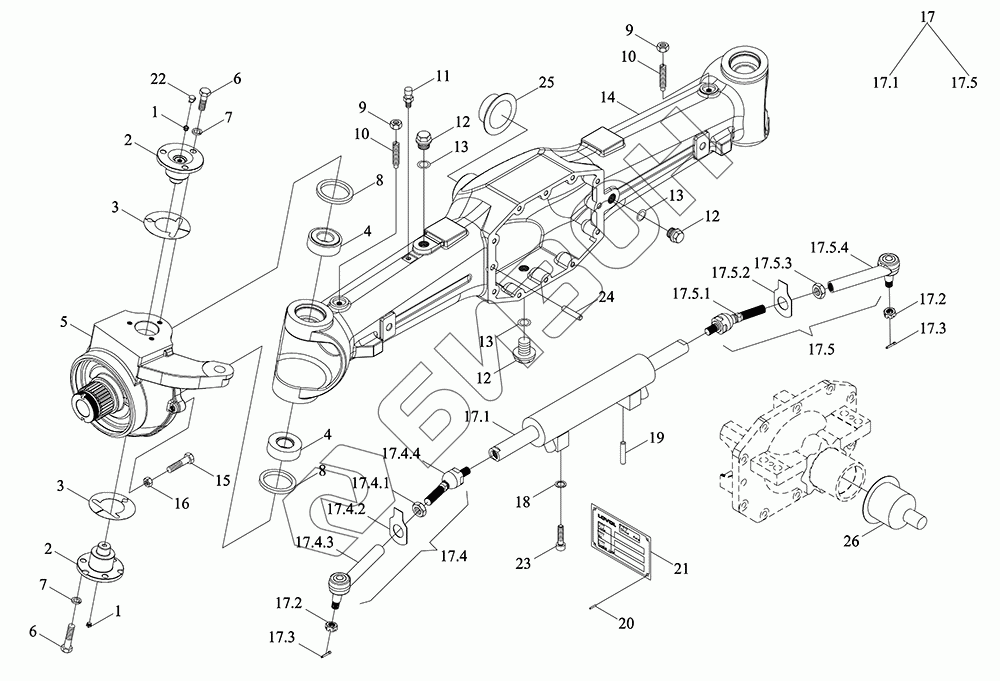

Графический каталог запасных частей к технике: АГРОМАШ -L АГРОМАШ-L TD904. Картер, цапфа, рулевой механизм
1
1
2
2
2
2
3
3
4
4
5
6
6
7
7
8
8
9
9
10
10
11
12
12
12
13
13
13
14
15
16
17
17.1
17.2
17.2
17.3
17.3
17.4
17.4.1
17.4.2
17.4.3
17.4.4
17.5
17.5.1
17.5.2
17.5.3
17.5.4
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD904.311K.1.5-08 | TD904.311K.1.5-08 | Втулка вала солнечного колеса |
Загрузка ...
|
|
| TX1P311010099 | TX1P311010099 | Крыло картера моста |
Загрузка ...
|
|
| TX1P311010098a | TX1P311010098a | Диск грязевой на подшипнике шарнира |
Загрузка ...
|
|
| TS06311010044 | TS06311010044 | Кожух защитный |
Загрузка ...
|
|
| TD2S311050013 | TD2S311050013 | Элемент составной левой поворотной цапфы |
Загрузка ...
|
|
| TD1C311010000K | TD1C311010000K | Мост передний ведущий в сборе |
Загрузка ...
|
|
| TD1C311010002K | TD1C311010002K | Сборка переднего ведущего моста в сборе |
Загрузка ...
|
|
| 1 | JBT7940.1-M10X1 | Пресс-маслёнка |
Загрузка ...
|
|
| 2 | TD1C311010004Ka | Сальник рулевого механизма - верхний |
Загрузка ...
|
|
| 2 | TD904.311K.1-08a | Сальник рулевого механизма |
Загрузка ...
|
|
| 3 | TD904.311K.1-10a | Колодка регулировочная рулевого подшипника |
Загрузка ...
|
|
| TD904.311K.1-10a | TD904.311K.1-10a | Колодка регулировочная рулевого подшипника |
Загрузка ...
|
|
| 4 | TS06311010042 | Подшипники шарниров |
Загрузка ...
|
|
| 5 | TD2S311050011b | Наконечник левый рулевой |
Загрузка ...
|
|
| 6 | GBT5786-M12X1.5X35-0.9-A9L | Болты с шестигранной головкой |
Загрузка ...
|
|
| 7 | GBT93-12-A0P | Шайба стандартная пружинная |
Загрузка ...
|
|
| 8 | TD904.311K.1-14 | Сальники рулевых наконечников |
Загрузка ...
|
|
| 9 | GBT889.1-M12-10 | Контргайки (тип 1 неметаллическая вставка шестиугольной) |
Загрузка ...
|
|
| 10 | GBT72-M12X50-14H-A3L | Винт прорезный фиксирующий на коническом конце |
Загрузка ...
|
|
| 11 | TC05311090010 | Пробки пентиляционные |
Загрузка ...
|
|
| 12 | TD904.311K.1-13 | Болт-пробка |
Загрузка ...
|
|
| 13 | GBT3452.1-21.2X2.65G | Кольца О-образные для гидропневматических применений |
Загрузка ...
|
|
| 14 | TX1P311010095e | Картер моста |
Загрузка ...
|
|
| 15 | GBT5783-M14X80-10.9-A3L | Болты с шестигранной головкой |
Загрузка ...
|
|
| 16 | GBT6170-M14-8-A3L | Гайка шестигранная типа 1 |
Загрузка ...
|
|
| 17 | TC05311070003 | Гидроцилиндр рулевой в сборе |
Загрузка ...
|
|
| 17.1 | TC05311070004 | Гидроцилиндр поворота |
Загрузка ...
|
|
| 17.2 | TD904.311K.1.2-02 | Гайка с пазами |
Загрузка ...
|
|
| 17.3 | GBT91-4X36-A3L | Шплинт разводной |
Загрузка ...
|
|
| 17.4 | TC05311070008a | Шатун левый поворотный в сборе |
Загрузка ...
|
|
| 17.4.1 | TD904.311K.1.2-03 | Гайка M24X1.5 |
Загрузка ...
|
|
| 17.4.2 | TC02311010090 | Шайба одноушковая стопорная |
Загрузка ...
|
|
| 17.4.3 | TD904.311K.1.2.1a | Шатун левого поворота |
Загрузка ...
|
|
| 17.4.4 | TD904.311K.1.2.2 | Шарнир с шаровой головой |
Загрузка ...
|
|
| 17.5 | TC05311070009a | Шатун правый поворотный в сборе |
Загрузка ...
|
|
| 17.5.1 | TD904.311K.1.2.2 | Шарнир с шаровой головой |
Загрузка ...
|
|
| 17.5.2 | TC02311010090 | Шайба одноушковая стопорная |
Загрузка ...
|
|
| 17.5.3 | TD904.311K.1.2-03 | Гайка M24X1.5 |
Загрузка ...
|
|
| 17.5.4 | TD904.311K.1.2.3a | Шатун правого поворота |
Загрузка ...
|
|
| 18 | GBT861.1-16-O | Шайба внутренняя зубчатая стопорная |
Загрузка ...
|
|
| 19 | GBT119.1-12m6X26-A3L | Штифт цилиндрический |
Загрузка ...
|
|
| 20 | GBT827-2.5X4-A3L | Заклепки указателя |
Загрузка ...
|
|
| 21 | 9F650-26B010004A0 | Табличка |
Загрузка ...
|
|
| 22 | TC02311170063 | Колпачок пылезащитный масляного стакана |
Загрузка ...
|
|
| 23 | GBT70.1-M16X35-10.9- A3L | Винт с цилиндрической головкой и внутренним шестигранником |
Загрузка ...
|
|
| 24 | GBT119.1-12m6X35-A3L | Штифт цилиндрический |
Загрузка ...
|
|
| 25 | TD904.311K.1-16 | Крышка поворотного вала |
Загрузка ...
|
|
| 26 | TC03311907006 | Крышка шлицевого соединения |
Загрузка ...
|
|
| 27 | P5M31601005 | Элемент составной пробки |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
