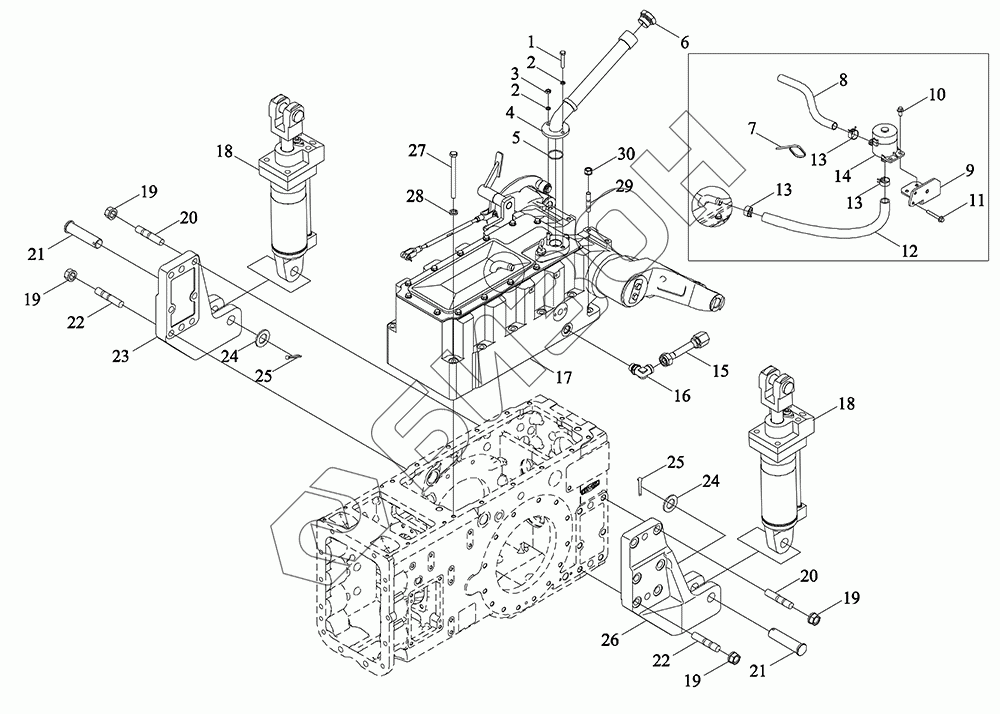

Графический каталог запасных частей к технике: АГРОМАШ -L АГРОМАШ-L TD904. Монтажный блок подъемника
1
2
2
3
4
5
6
7
8
9
10
11
12
13
13
13
14
15
16
17
18
18
19
19
19
19
20
20
21
21
22
22
23
24
24
25
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS06551080000 | TS06551080000 | Сборка подъемника в сборе 003 |
Загрузка ...
|
|
| 1 | GBT5783-M8X45-8.8-A2L | Болты с шестигранной головкой |
Загрузка ...
|
|
| 2 | GBT93-8-A3L | Шайба стандартная пружинная |
Загрузка ...
|
|
| 3 | GBT6170-M8-8-A2L | Гайка шестигранная типа 1 |
Загрузка ...
|
|
| 4 | TS06551080024 | Штифт пружинный стопорный |
Загрузка ...
|
|
| 5 | GBT3452.1- 36.5X2.65G | Кольца О-образные для гидропневматических применений |
Загрузка ...
|
|
| 6 | TC02551010005 | Комбинация заглушки M33 пробки |
Загрузка ...
|
|
| 7 | Q67405200 | Пластмассовая крепежная |
Загрузка ...
|
|
| 8 | TS06551080027 | Шланг соединительный для респиратора |
Загрузка ...
|
|
| 9 | TS06551080025 | Держатель сапуна |
Загрузка ...
|
|
| 10 | GBT16674.1-M8X16-8.8- A2L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 11 | GBT16674.1-M8X50-8.8- A2L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 12 | TS06551080026 | Шланг для респиратора |
Загрузка ...
|
|
| 13 | Q673B24 | Хомут упругий в виде стальной ленты |
Загрузка ...
|
|
| 14 | HF2902.50.3.12 | Узел горловины топливного бака приварной |
Загрузка ...
|
|
| 15 | TC03551210009a | Шланг сварной для продувки |
Загрузка ...
|
|
| 16 | TC04582390032 | Сапун гидравлического бака |
Загрузка ...
|
|
| 17 | TS06551080001 | Подъемник в сборе |
Загрузка ...
|
|
| 18 | TS06551080023 | Гидроцилиндр подъемный в сборе |
Загрузка ...
|
|
| 19 | SPL-CO-M18-F3 | Гайка шестигранная фланцевая |
Загрузка ...
|
|
| 20 | GBT899-GM18-M18X55-10.9-A3L | Болт-шпилька двухголовная |
Загрузка ...
|
|
| 21 | FT800.55A.116 | Штифт |
Загрузка ...
|
|
| 22 | GBT899-GM18-M18X65-10.9-A3L | Болт-шпилька двухголовная |
Загрузка ...
|
|
| 23 | FT800.55A.114c | Кронштейн правого цилиндра |
Загрузка ...
|
|
| 24 | FT800.55A.105 | Шайба |
Загрузка ...
|
|
| 25 | GBT91-6.3X40-A3L | Шплинт разводной |
Загрузка ...
|
|
| 26 | FT800.55A.104c | Кронштейн левого цилиндра |
Загрузка ...
|
|
| 27 | TD800.55-02 | Болты с шестигранной головкой |
Загрузка ...
|
|
| 28 | TB404.312B-01 | Шайба |
Загрузка ...
|
|
| 29 | GBT899-GM12-M12X40-10.9-A3L | Болт-шпилька двухголовная |
Загрузка ...
|
|
| 30 | SPL-CO-M12-10-F3 | Гайка шестигранная фланцевая |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
