Графический каталог запасных частей к технике: АГРОМАШ -L АГРОМАШ-L TD904. Подвеский механизм 2

Тип техники

Марка

Модель

Схема

1.1

1.2

1.3

1.4

1.5

1.6

1.7

1.8

1.9

1.10

2.1

2.2

2.3

3.1

3.2

3.3

3.4

3.5

4.1

4.2

4.3

4.4

4.5

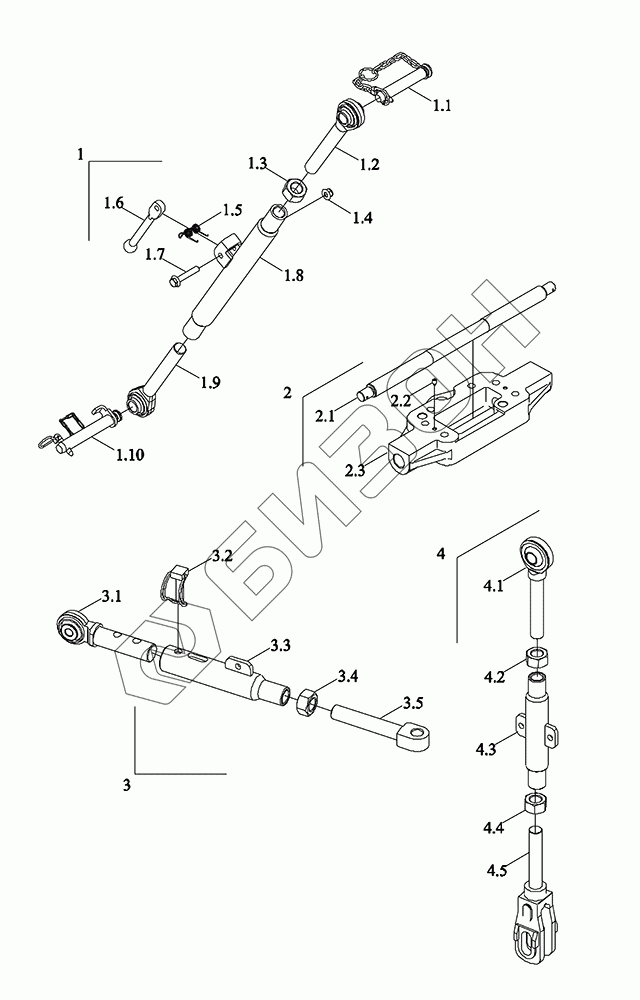

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TM5D561100000K	TM5D561100000K	Механизм подвеский в сборе	Загрузка ...
1	TM5D561100001K	Буксировка верхняя в сборе	Загрузка ...
1.1	FT800.56.027	Штифт верхний тяговой и стопорный штифт в сборе	Загрузка ...
1.2	TM5X561180009	Смятие заднего регулировочного винта верхнего тягового штифта в сборе	Загрузка ...
1.3	TY3S561010045	Гайка нижняя стопорная подъемного рычага	Загрузка ...
1.4	GBT6187.1-M12-10-A3L	Гайка стопорная шестигранной фланцевой поверхности типа 1 цельнометаллический	Загрузка ...
1.5	TR2P561010035	Пружина кручения	Загрузка ...
1.6	TM5X561160003	Тяга подвесная верхнего тягового штифта	Загрузка ...
1.7	GBT5789-M12X70-10.9- A3L	Болт шестигранный фланцевый	Загрузка ...
1.8	TM5D561100002K	Сварка регулировочного винта	Загрузка ...
1.9	TM5X561180011	Смятие переднего регулировочного винта верхнего тягового штифта в сборе	Загрузка ...
1.10	TD800.56A.1.1	Штифт передний соединительный верхнего тягового штифта в сборе	Загрузка ...
2	TX1P561080008	Кронштейн нижней буксировки в сборе	Загрузка ...
2.1	FT800.56.102d	Планка опорная нижней тяги	Загрузка ...
2.2	GBT72-M8X16-14H-A2L	Винт прорезной фиксирующий на коническом конце	Загрузка ...
2.3	FT800.56.112e	Кронштейн тяги	Загрузка ...
3	TD1S561020003aK	Рычаг ограничительный в сборе	Загрузка ...
3.1	TM5D561120006K	Смятие ограничительного рычага в сборе	Загрузка ...
3.2	TC05561050009	Штифт стопорный в сборе	Загрузка ...
3.3	TD1S561020005cK	Сварка ограничительного трубопровода	Загрузка ...
3.4	TG1204.56.1-01a	Гайка правая M33х3	Загрузка ...
3.5	TM5X561160013a	Винт регулировочный	Загрузка ...
4	TM5X561180001	Штанга левая подъемная в сборе	Загрузка ...
4.1	TM5X561180002	Заклепывание верхнего винта в сборе	Загрузка ...
4.2	TY3S561010045	Гайка нижняя стопорная подъемного рычага	Загрузка ...
4.3	TM5X561180021	Сварка резьбовой втулки подъемного рычага	Загрузка ...
4.4	TY3S561010044	Гайка верхняя стопорная подъемного рычага	Загрузка ...
4.5	TY3S561010006	Вилка нижняя тяговая подъемного рычага в сборе	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
