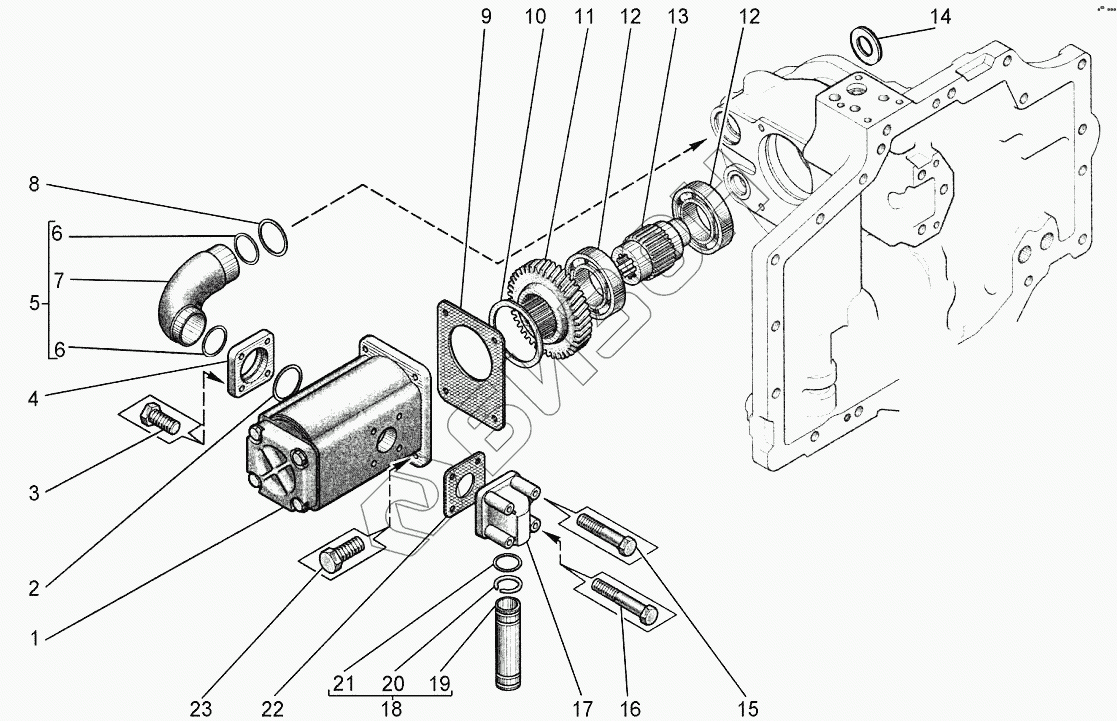

Графический каталог запасных частей к технике: Агротехмаш АТМ-5280. Привод насоса
1
2
3
4
5
6
6
7
8
8
8
8
8
9
10
10
10
10
10
10
10
10
10
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 90000091 | Насос |
Загрузка ...
|
|
| 2 | 10005516 | Кольцо |
Загрузка ...
|
|
| 3 | 90000069 | Болт |
Загрузка ...
|
|
| 4 | 90000064 | Фланец |
Загрузка ...
|
|
| 5 | 10005134 | Патрубок |
Загрузка ...
|
|
| 6 | 10005517 | Кольцо |
Загрузка ...
|
|
| 7 | Патрубок | Патрубок |
Загрузка ...
|
|
| 8 | 90000085 | Шайба |
Загрузка ...
|
|
| 8 | 90000087 | Шайба |
Загрузка ...
|
|
| 8 | 90000084 | Шайба |
Загрузка ...
|
|
| 8 | 90000088 | Шайба |
Загрузка ...
|
|
| 8 | 90000086 | Шайба |
Загрузка ...
|
|
| 9 | 90000090 | Прокладка |
Загрузка ...
|
|
| 10 | 90000030 | Шайба регулировочная |
Загрузка ...
|
|
| 10 | 90000031 | Шайба регулировочная |
Загрузка ...
|
|
| 10 | 90000032 | Шайба регулировочная |
Загрузка ...
|
|
| 10 | 90000035 | Шайба регулировочная |
Загрузка ...
|
|
| 10 | 90000036 | Шайба регулировочная |
Загрузка ...
|
|
| 10 | 90000034 | Шайба регулировочная |
Загрузка ...
|
|
| 10 | 90000039 | Шайба регулировочная |
Загрузка ...
|
|
| 10 | 90000038 | Шайба регулировочная |
Загрузка ...
|
|
| 10 | 90000037 | Шайба регулировочная |
Загрузка ...
|
|
| 10 | 90000033 | Шайба регулировочная |
Загрузка ...
|
|
| 11 | 90000089 | Шестерня |
Загрузка ...
|
|
| 12 | 90000027 | Подшипник шариковый |
Загрузка ...
|
|
| 13 | 90000028 | Валик |
Загрузка ...
|
|
| 14 | 90000063 | Шайба |
Загрузка ...
|
|
| 15 | 90000071 | Болт |
Загрузка ...
|
|
| 16 | 90000072 | Болт |
Загрузка ...
|
|
| 17 | 90000070 | Коллектор |
Загрузка ...
|
|
| 18 | 90000073 | Труба |
Загрузка ...
|
|
| 19 | 90000074 | Труба |
Загрузка ...
|
|
| 20 | 90000076 | Кольцо стопорное |
Загрузка ...
|
|
| 21 | 90000075 | Кольцо |
Загрузка ...
|
|
| 22 | АТM0905522 | Прокладка |
Загрузка ...
|
|
| 23 | 90000092 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
