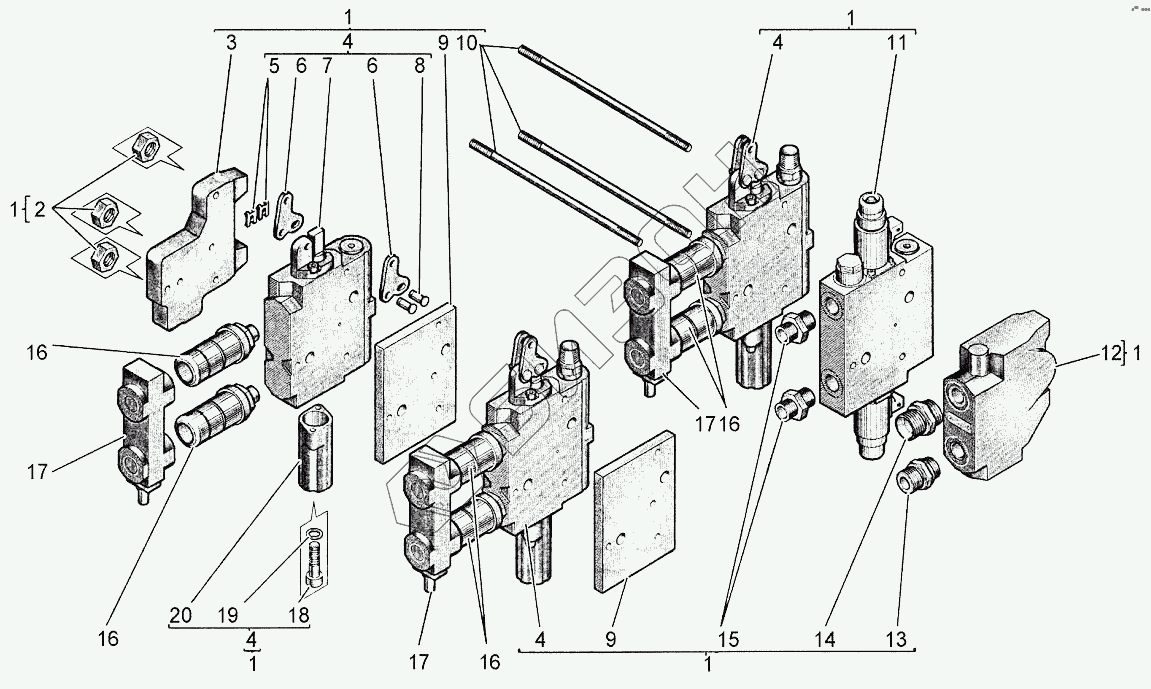

Графический каталог запасных частей к технике: Агротехмаш АТМ-5280. Распределитель пятисекционный
1
1
1
1
1
1
2
3
4
4
4
4
5
6
6
7
8
9
9
10
11
12
13
14
15
16
16
16
16
17
17
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 10001047 | Распределитель пятисекционный |
Загрузка ...
|
|
| 2 | АТM0917802 | Гайка |
Загрузка ...
|
|
| 3 | АТM0917803 | Секция |
Загрузка ...
|
|
| 4 | АТM0917804 | Секция распределителя в сборе |
Загрузка ...
|
|
| 5 | 10001257 | Фиксатор |
Загрузка ...
|
|
| 6 | 10001213 | Пластина |
Загрузка ...
|
|
| 7 | АТM0917807 | Корпус секции распределителя |
Загрузка ...
|
|
| 8 | АТM0917808 | Палец |
Загрузка ...
|
|
| 9 | АТM0917809 | Секция |
Загрузка ...
|
|
| 10 | АТM0917810 | Шпилька |
Загрузка ...
|
|
| 11 | АТM0917811 | Секция распределителя в сборе |
Загрузка ...
|
|
| 12 | АТM0917812 | Секция распределителя |
Загрузка ...
|
|
| 13 | KPP52535 | Штуцер |
Загрузка ...
|
|
| 14 | 10001014 | Штуцер |
Загрузка ...
|
|
| 15 | 10001011 | Штуцер |
Загрузка ...
|
|
| 16 | 10001101 | Быстродействующая муфта |
Загрузка ...
|
|
| 17 | 10001105 | Масляный коллектор |
Загрузка ...
|
|
| 18 | АТM0917818 | Винт |
Загрузка ...
|
|
| 19 | АТM0917819 | Шайба |
Загрузка ...
|
|
| 20 | АТM0917820 | Крышка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
