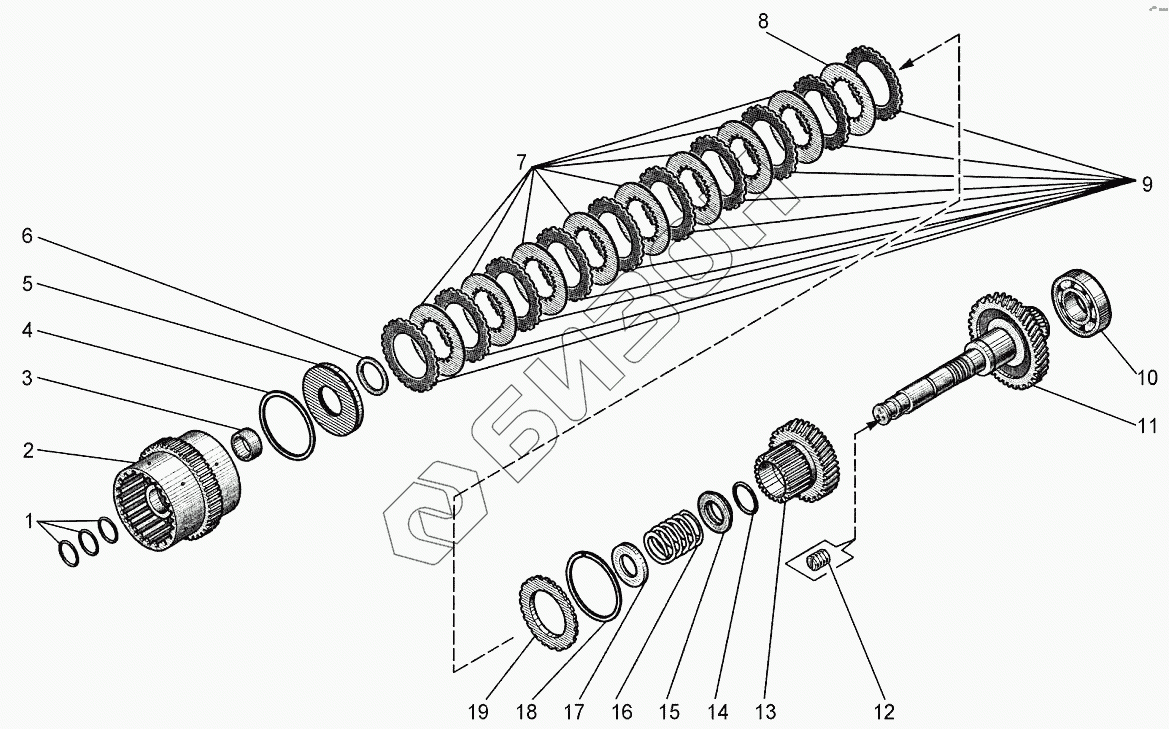

Графический каталог запасных частей к технике: Агротехмаш АТМ-5280. Разъединительная муфта
1
2
3
4
5
6
7
8
8
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 90000197 | Кольцо |
Загрузка ...
|
|
| 2 | 90000244 | Корпус муфты |
Загрузка ...
|
|
| 3 | 90000246 | Игольчатая втулка |
Загрузка ...
|
|
| 4 | 90000193 | Кольцо |
Загрузка ...
|
|
| 5 | Шайба | Шайба |
Загрузка ...
|
|
| 6 | 90000192 | Кольцо |
Загрузка ...
|
|
| 7 | 90000252 | Диск |
Загрузка ...
|
|
| 8 | 90000202 | Диск |
Загрузка ...
|
|
| 8 | 90000203 | Диск |
Загрузка ...
|
|
| 8 | 90000252 | Диск |
Загрузка ...
|
|
| 9 | 90000199 | Диск |
Загрузка ...
|
|
| 10 | 90000242 | Подшипник |
Загрузка ...
|
|
| 11 | 90000240 | Вал-шестерня |
Загрузка ...
|
|
| 12 | 90000241 | Винт |
Загрузка ...
|
|
| 13 | Шестерня | Шестерня |
Загрузка ...
|
|
| 14 | Кольцо | Кольцо |
Загрузка ...
|
|
| 15 | 90000243 | Шайба упорная |
Загрузка ...
|
|
| 16 | 90000195 | Пружина |
Загрузка ...
|
|
| 17 | 90000194 | Шайба упорная |
Загрузка ...
|
|
| 18 | 90000206 | Кольцо |
Загрузка ...
|
|
| 19 | 90000205 | Шайба упорная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
