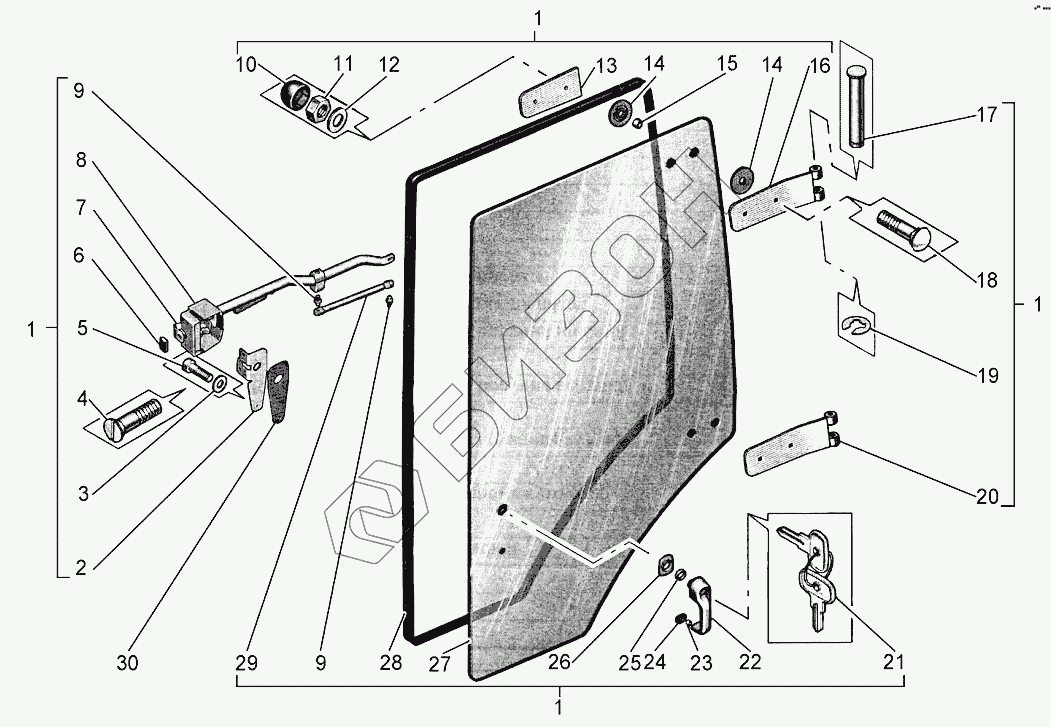

Графический каталог запасных частей к технике: Агротехмаш АТМ-5280. Установка двери левой
1
1
1
1
2
3
4
5
6
7
8
9
9
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 10004289 | Дверь |
Загрузка ...
|
|
| 2 | 10000591 | Прокладка |
Загрузка ...
|
|
| 3 | 10001509 | Шайба |
Загрузка ...
|
|
| 4 | 10002200 | Винт |
Загрузка ...
|
|
| 5 | 10004989 | Винт |
Загрузка ...
|
|
| 6 | 10000607 | Пластина |
Загрузка ...
|
|
| 7 | 10000594 | Защелка |
Загрузка ...
|
|
| 8 | 10000582 | Замок с поручнем |
Загрузка ...
|
|
| 9 | КPPT4163 | Цапфа сферическая |
Загрузка ...
|
|
| 9 | КPPT4163 | Цапфа сферическая |
Загрузка ...
|
|
| 10 | 10000548 | Колпак декоративный |
Загрузка ...
|
|
| 11 | 10001632 | Гайка |
Загрузка ...
|
|
| 12 | 10001523 | Шайба |
Загрузка ...
|
|
| 13 | 10000581 | Планка |
Загрузка ...
|
|
| 14 | 10000579 | Шайба |
Загрузка ...
|
|
| 15 | 10000580 | Втулка |
Загрузка ...
|
|
| 16 | 10001090 | Провод |
Загрузка ...
|
|
| 17 | 10000602 | Ось |
Загрузка ...
|
|
| 18 | 10002187 | Винт |
Загрузка ...
|
|
| 19 | АТM0911519 | Кольцо стопорное |
Загрузка ...
|
|
| 20 | 10002560 | Петля |
Загрузка ...
|
|
| 21 | 10000590 | Ключ |
Загрузка ...
|
|
| 22 | 10000583 | Ручка двери |
Загрузка ...
|
|
| 23 | 10000588 | Втулка гаечная |
Загрузка ...
|
|
| 24 | 10000586 | Пластина |
Загрузка ...
|
|
| 25 | 10000589 | Втулка |
Загрузка ...
|
|
| 26 | 10000587 | Пластина |
Загрузка ...
|
|
| 27 | 10000576 | Дверь левая |
Загрузка ...
|
|
| 28 | 10001572 | Уплотнитель |
Загрузка ...
|
|
| 29 | 10001809 | Пружина газовая |
Загрузка ...
|
|
| 30 | 10002648 | Кронштейн |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
