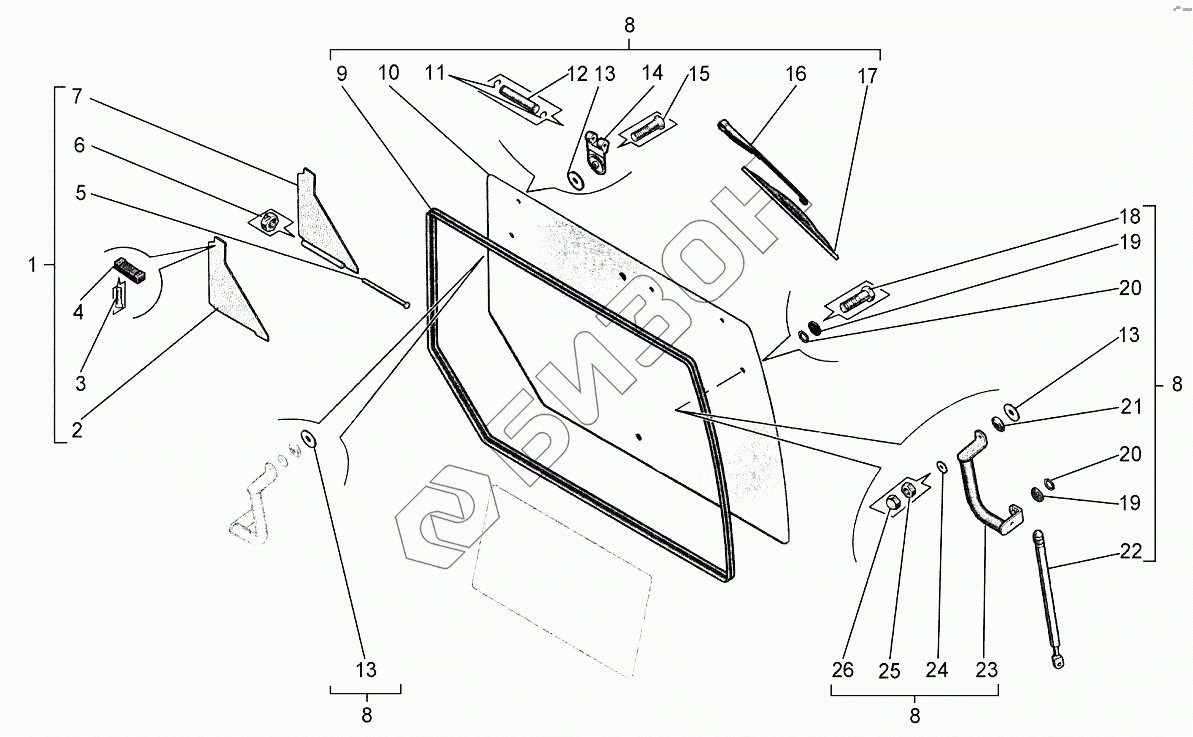

Графический каталог запасных частей к технике: Агротехмаш АТМ-5280. Установка двери правой
1
2
3
4
5
6
7
8
8
8
8
9
10
11
12
13
13
13
14
15
16
17
18
19
19
20
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 10002820 | Рама |
Загрузка ...
|
|
| 2 | 10001566 | Лист |
Загрузка ...
|
|
| 3 | 10002169 | Винт |
Загрузка ...
|
|
| 4 | 10002197 | Кронштейн |
Загрузка ...
|
|
| 5 | 10001890 | Болт |
Загрузка ...
|
|
| 6 | 10005599 | Гайка |
Загрузка ...
|
|
| 7 | 10000571 | Лист |
Загрузка ...
|
|
| 8 | 10004283 | Установка стекла заднего |
Загрузка ...
|
|
| 9 | КPPT1990 | Уплотнитель |
Загрузка ...
|
|
| 10 | 10000553 | Стекло |
Загрузка ...
|
|
| 11 | АТM0911311 | Кольцо стопорное |
Загрузка ...
|
|
| 12 | 10000557 | Ось |
Загрузка ...
|
|
| 13 | 10000555 | Шайба специальная |
Загрузка ...
|
|
| 14 | 10000554 | Кронштейн |
Загрузка ...
|
|
| 15 | БолтM8х45-8.8 | Болт декоративный |
Загрузка ...
|
|
| 16 | 10000559 | Рычаг стеклоочистителя |
Загрузка ...
|
|
| 17 | 10000560 | Щетка стеклоочистителя |
Загрузка ...
|
|
| 18 | 10004711 | Болт |
Загрузка ...
|
|
| 19 | 10000563 | Амортизатор |
Загрузка ...
|
|
| 20 | 10000564 | Кольцо уплотнительное |
Загрузка ...
|
|
| 21 | 10000556 | Амортизатор |
Загрузка ...
|
|
| 22 | 10000567 | Рычаг пружины газовой |
Загрузка ...
|
|
| 23 | 10000565 | Кронштейн рычага левый |
Загрузка ...
|
|
| 24 | 10002164 | Шайба |
Загрузка ...
|
|
| 25 | ГайкаM8-8 | Гайка |
Загрузка ...
|
|
| 26 | 10000548 | Колпак декоративный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
