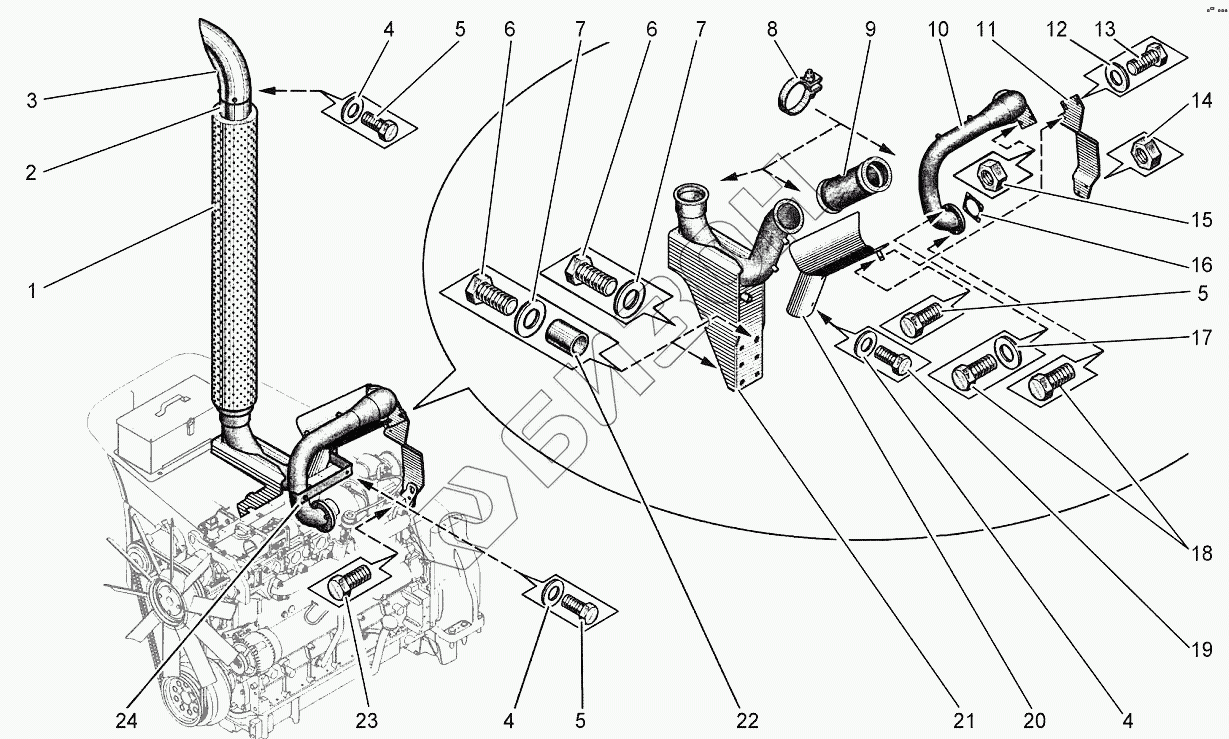

Графический каталог запасных частей к технике: Агротехмаш АТМ-5280. Установка глушителя
1
2
3
4
4
4
5
5
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 10001643 | Глушитель выпуска |
Загрузка ...
|
|
| 2 | 10002032 | Втулка глушителя |
Загрузка ...
|
|
| 3 | 10002439 | Насадка |
Загрузка ...
|
|
| 4 | 10001523 | Шайба |
Загрузка ...
|
|
| 5 | 10002735 | Болт |
Загрузка ...
|
|
| 6 | 10001682 | Болт |
Загрузка ...
|
|
| 7 | 10004408 | Шайба |
Загрузка ...
|
|
| 8 | 10002359 | Хомут |
Загрузка ...
|
|
| 9 | 10001263 | Сильфон |
Загрузка ...
|
|
| 10 | 10002339 | Труба |
Загрузка ...
|
|
| 11 | 10001862 | Кронштейн |
Загрузка ...
|
|
| 12 | 10001843 | Шайба |
Загрузка ...
|
|
| 13 | 10002091 | Болт |
Загрузка ...
|
|
| 14 | 10003867 | Гайка |
Загрузка ...
|
|
| 15 | 10004509 | Гайка |
Загрузка ...
|
|
| 16 | 10000144 | Прокладка |
Загрузка ...
|
|
| 17 | 10001843 | Шайба |
Загрузка ...
|
|
| 18 | 10001603 | Болт |
Загрузка ...
|
|
| 19 | 10004019 | Болт |
Загрузка ...
|
|
| 20 | 10004016 | Кронштейн сильфона |
Загрузка ...
|
|
| 21 | 10002340 | Кронштейн глушителя и воздухозаборника |
Загрузка ...
|
|
| 22 | 10001584 | Втулка |
Загрузка ...
|
|
| 23 | 10002425 | Болт |
Загрузка ...
|
|
| 24 | 10004641 | Планка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
