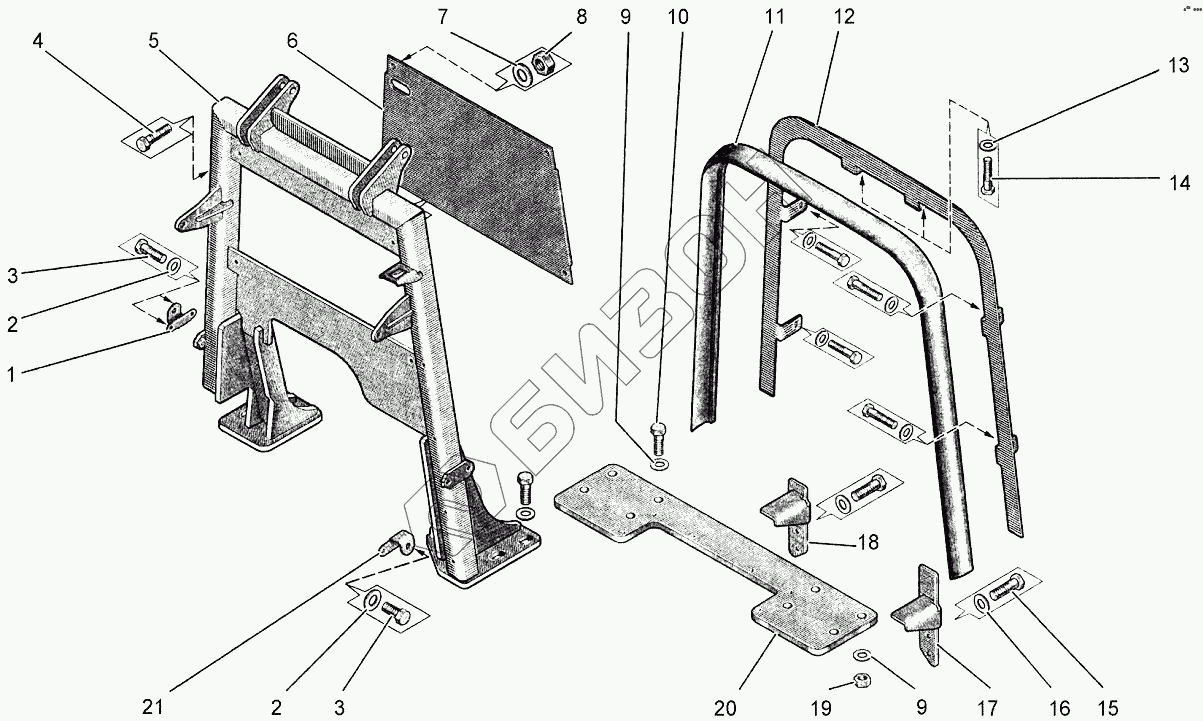

Графический каталог запасных частей к технике: Агротехмаш АТМ-5280. Установка капота и кожухов
1
2
2
3
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 10002462 | Кронштейн |
Загрузка ...
|
|
| 2 | 10001509 | Шайба |
Загрузка ...
|
|
| 3 | 10001512 | Болт |
Загрузка ...
|
|
| 4 | 10001520 | Болт |
Загрузка ...
|
|
| 5 | 10002292 | Арка капота |
Загрузка ...
|
|
| 6 | 10001201 | Пластина |
Загрузка ...
|
|
| 7 | 10001523 | Шайба |
Загрузка ...
|
|
| 8 | 10001632 | Гайка |
Загрузка ...
|
|
| 9 | 10001909 | Шайба |
Загрузка ...
|
|
| 10 | БолтM16x45-10.9 | Болт |
Загрузка ...
|
|
| 11 | KPP51508 | Обечайка |
Загрузка ...
|
|
| 12 | KPP51507 | Кронштейн |
Загрузка ...
|
|
| 13 | Шайба125a6 | Шайба |
Загрузка ...
|
|
| 14 | БолтM6x25 | Болт |
Загрузка ...
|
|
| 15 | БолтM8x20 | Болт |
Загрузка ...
|
|
| 16 | Шайба6,4-140hv | Шайба |
Загрузка ...
|
|
| 17 | 10004695 | Кронштейн |
Загрузка ...
|
|
| 18 | 10004696 | Кронштейн |
Загрузка ...
|
|
| 19 | ГайкаM16-10 | Гайка |
Загрузка ...
|
|
| 20 | 10001313 | Пластина |
Загрузка ...
|
|
| 21 | 10002462 | Кронштейн |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
