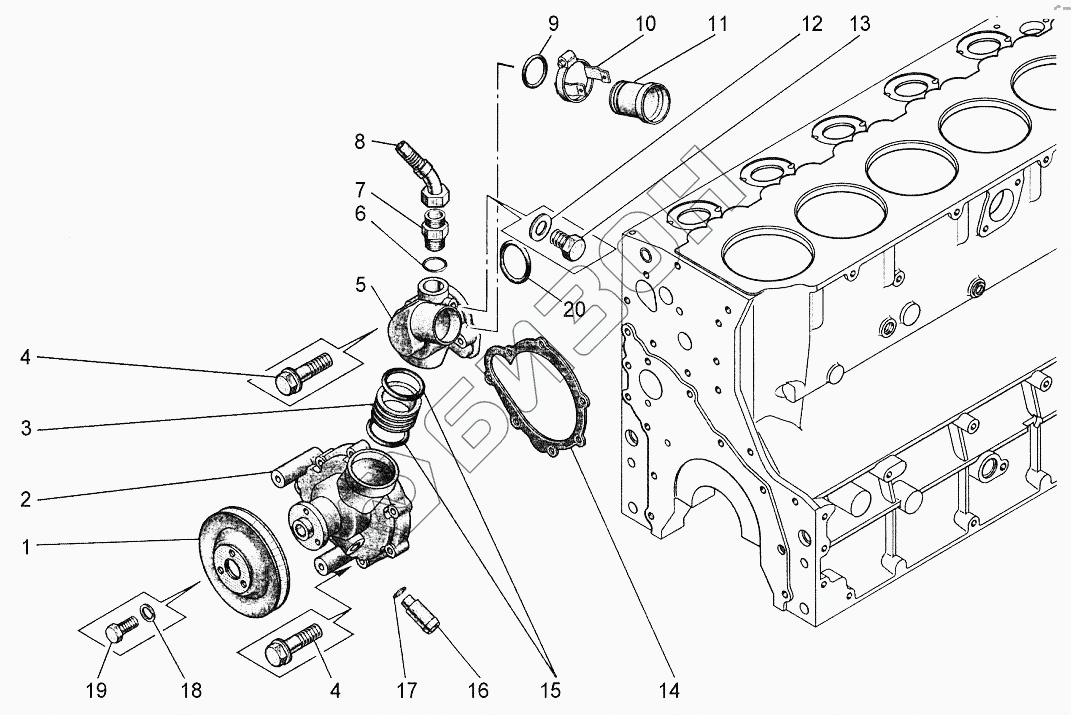

Графический каталог запасных частей к технике: Агротехмаш АТМ-5280. Установка насоса водяного
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 90001832 | Шкив насоса жидкостного |
Загрузка ...
|
|
| 2 | 10003722 | Насос жидкостный |
Загрузка ...
|
|
| 3 | 90001838 | Соединитель |
Загрузка ...
|
|
| 4 | 90001505 | Болт |
Загрузка ...
|
|
| 5 | 90001857 | Термостат |
Загрузка ...
|
|
| 6 | АТM0919706 | Кольцо |
Загрузка ...
|
|
| 7 | АТM0919707 | Болт |
Загрузка ...
|
|
| 8 | АТM0919708 | Штуцер |
Загрузка ...
|
|
| 9 | АТM0919709 | Кольцо |
Загрузка ...
|
|
| 10 | АТM0919710 | Хомут |
Загрузка ...
|
|
| 11 | АТM0919711 | Труба |
Загрузка ...
|
|
| 12 | 90001850 | Шайба |
Загрузка ...
|
|
| 13 | 90001849 | Пробка |
Загрузка ...
|
|
| 14 | 9001843 | Прокладка |
Загрузка ...
|
|
| 15 | 90001840 | Кольцо |
Загрузка ...
|
|
| 16 | АТM0919716 | Пробка |
Загрузка ...
|
|
| 17 | 90001852 | Кольцо |
Загрузка ...
|
|
| 18 | АТM0919718 | Шайба |
Загрузка ...
|
|
| 19 | 90001538 | Болт |
Загрузка ...
|
|
| 20 | 90001839 | Кольцо |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
