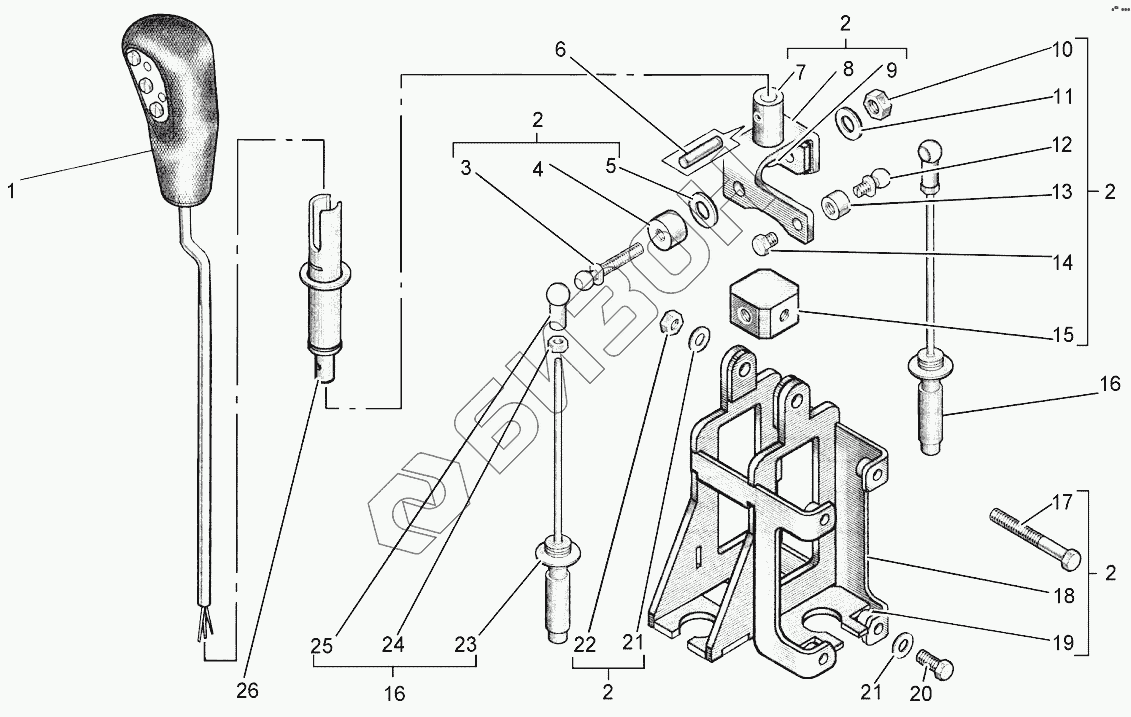

Графический каталог запасных частей к технике: Агротехмаш АТМ-5280. Установка переключения шести синхронизированных передач
1
2
2
2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 10001964 | Рычаг переключения передач |
Загрузка ...
|
|
| 2 | 10002767 | Стойка |
Загрузка ...
|
|
| 3 | АТM0913703 | Цапфа сферическая |
Загрузка ...
|
|
| 4 | KPP50852 | Втулка |
Загрузка ...
|
|
| 5 | 10002225 | Шайба |
Загрузка ...
|
|
| 6 | 10001913 | Шплинт |
Загрузка ...
|
|
| 7 | KPP50849 | Шплинт |
Загрузка ...
|
|
| 8 | KPP50844 | Кронштейн |
Загрузка ...
|
|
| 9 | KPP50850 | Втулка |
Загрузка ...
|
|
| 10 | 10001551 | Гайка |
Загрузка ...
|
|
| 11 | 10001843 | Шайба |
Загрузка ...
|
|
| 12 | АТM0913712 | Цапфа сферическая |
Загрузка ...
|
|
| 13 | KPP50853 | Втулка |
Загрузка ...
|
|
| 14 | БолтM8x8-8.8 | Болт |
Загрузка ...
|
|
| 15 | KPP50848 | Крестовина |
Загрузка ...
|
|
| 16 | 10002768 | Трос |
Загрузка ...
|
|
| 17 | БолтM8x70-8.8 | Болт |
Загрузка ...
|
|
| 18 | KPP50795 | Кронштейн |
Загрузка ...
|
|
| 19 | KPP50854 | Втулка |
Загрузка ...
|
|
| 20 | 10001520 | Болт |
Загрузка ...
|
|
| 21 | 10001523 | Шайба |
Загрузка ...
|
|
| 22 | ГайкаM8-8 | Гайка |
Загрузка ...
|
|
| 23 | KPP5288 | Вал гибкий |
Загрузка ...
|
|
| 24 | ГайкаM5-8 | Гайка |
Загрузка ...
|
|
| 25 | KPP2680 | Шарнир |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
