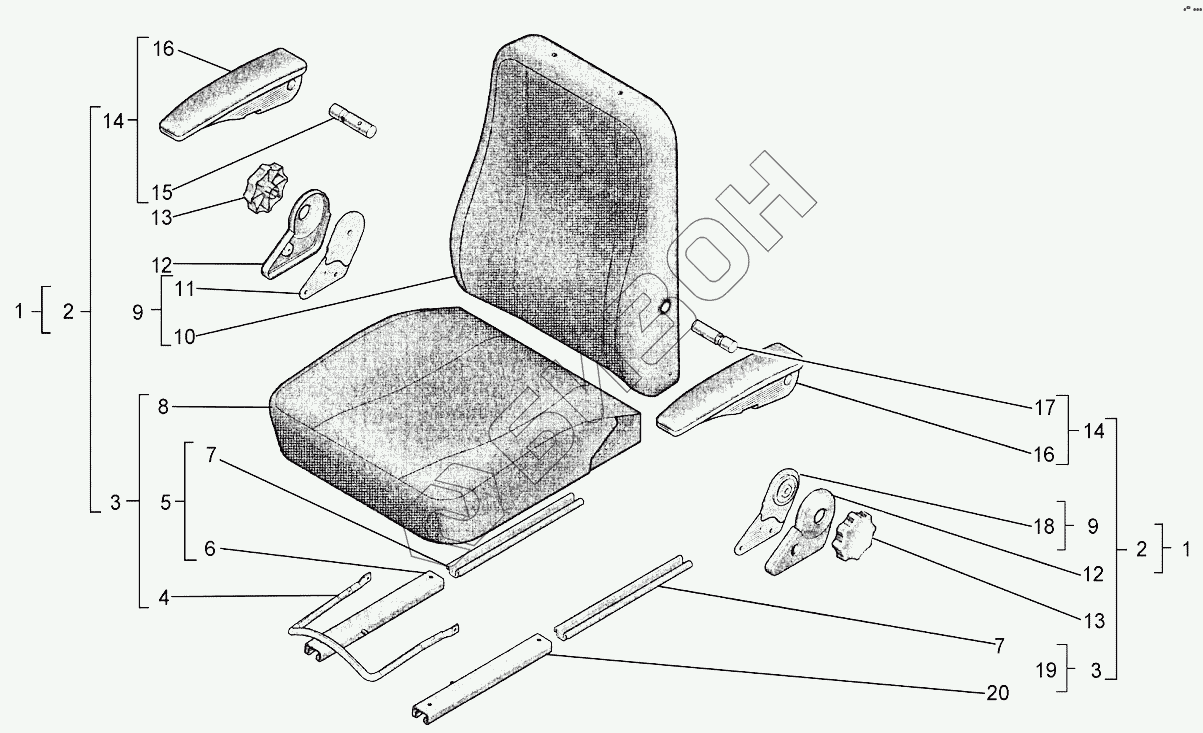

Графический каталог запасных частей к технике: Агротехмаш АТМ-5280. Установка сиденья водителя
1
1
2
2
3
3
4
5
6
7
7
8
9
9
10
11
12
12
13
13
14
14
15
16
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 10000809 | Сиденье водителя |
Загрузка ...
|
|
| 2 | АТM0912002 | Установка сиденья водителя |
Загрузка ...
|
|
| 3 | АТM0912003 | Сиденье |
Загрузка ...
|
|
| 4 | АТM0912004 | Рукоятка |
Загрузка ...
|
|
| 5 | АТM0912005 | Рейка правая |
Загрузка ...
|
|
| 6 | АТM0912006 | Кронштейн верхний правый |
Загрузка ...
|
|
| 7 | АТM0912007 | Кронштейн нижний |
Загрузка ...
|
|
| 8 | АТM0912008 | Подушка |
Загрузка ...
|
|
| 9 | АТM0912009 | Спинка |
Загрузка ...
|
|
| 10 | АТM0912010 | Подушка спинки |
Загрузка ...
|
|
| 11 | АТM0912011 | Кронштейн |
Загрузка ...
|
|
| 12 | АТM0912012 | Облицовка правая |
Загрузка ...
|
|
| 13 | АТM0912013 | Рукоятка декоративная |
Загрузка ...
|
|
| 14 | АТM0912014 | Подлокотник правый и левый |
Загрузка ...
|
|
| 15 | АТM0912015 | Ось правая |
Загрузка ...
|
|
| 16 | АТM0912016 | Подлокотник |
Загрузка ...
|
|
| 17 | АТM0912017 | Ось левая |
Загрузка ...
|
|
| 18 | АТM0912018 | Кронштейн |
Загрузка ...
|
|
| 19 | АТM0912019 | Облицовка левая |
Загрузка ...
|
|
| 20 | АТM0912020 | Рейка левая |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
