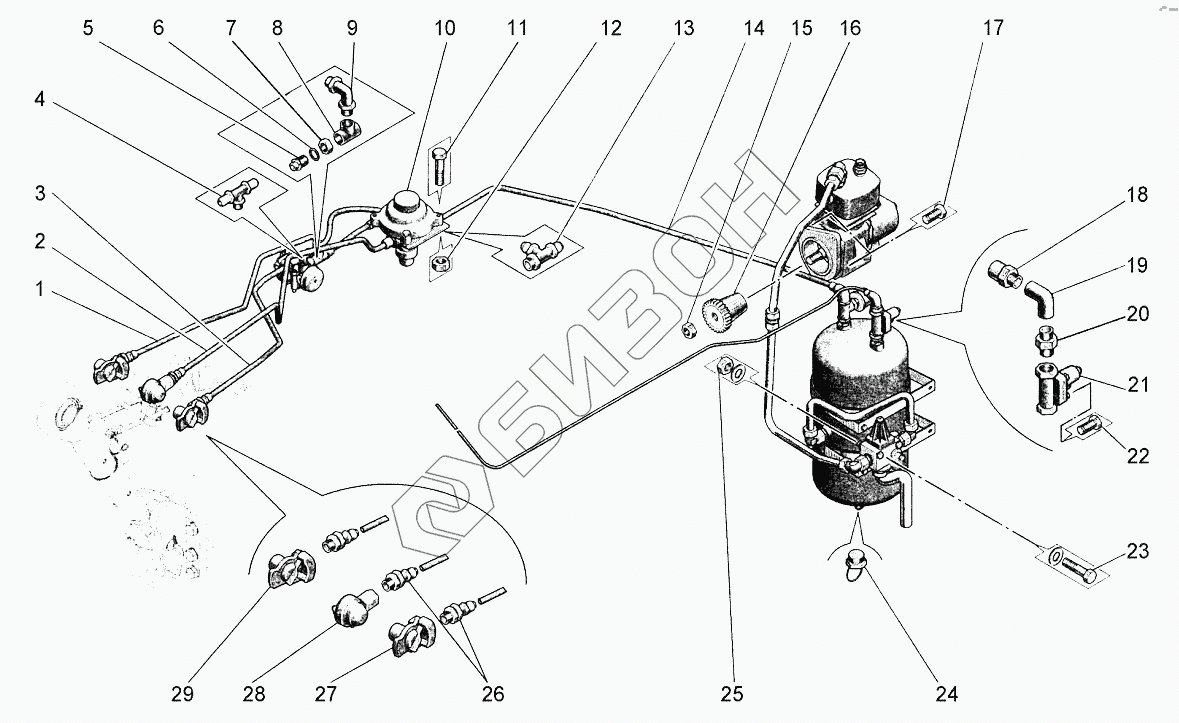

Графический каталог запасных частей к технике: Агротехмаш АТМ-5280. Установка воздушной системы 10003968
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 10002491 | Труба пластиковая |
Загрузка ...
|
|
| 2 | 10002491 | Труба пластиковая |
Загрузка ...
|
|
| 3 | 10002491 | Труба пластиковая |
Загрузка ...
|
|
| 4 | 10000519 | Штуцер |
Загрузка ...
|
|
| 5 | 10001486 | Штуцер |
Загрузка ...
|
|
| 6 | 10001485 | Кольцо уплотнительное |
Загрузка ...
|
|
| 7 | 10001482 | Гайка |
Загрузка ...
|
|
| 8 | 10000472 | Тройник |
Загрузка ...
|
|
| 9 | 10000510 | Штуцер угловой |
Загрузка ...
|
|
| 10 | 10000502 | Клапан управления тормозами прицепа |
Загрузка ...
|
|
| 11 | 10002236 | Болт |
Загрузка ...
|
|
| 12 | 10004509 | Гайка |
Загрузка ...
|
|
| 13 | 10000508 | Тройник |
Загрузка ...
|
|
| 14 | 10002491 | Труба пластиковая |
Загрузка ...
|
|
| 15 | 10002358 | Гайка |
Загрузка ...
|
|
| 16 | 10000261 | Колесо зубчатое |
Загрузка ...
|
|
| 17 | 10002049 | Болт |
Загрузка ...
|
|
| 18 | 10002839 | Штуцер |
Загрузка ...
|
|
| 19 | 10002841 | Штуцер угловой |
Загрузка ...
|
|
| 20 | 10002840 | Переходник |
Загрузка ...
|
|
| 21 | 10000478 | Клапан предохранительный |
Загрузка ...
|
|
| 22 | 10001520 | Болт |
Загрузка ...
|
|
| 23 | 10002081 | Болт |
Загрузка ...
|
|
| 24 | 10000483 | Клапан слива конденсата |
Загрузка ...
|
|
| 25 | 10003867 | Гайка |
Загрузка ...
|
|
| 26 | 10000503 | Штуцер |
Загрузка ...
|
|
| 27 | 10000516 | Головка соединительная |
Загрузка ...
|
|
| 28 | 10002357 | Головка соединительная |
Загрузка ...
|
|
| 29 | 10000517 | Головка соединительная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
